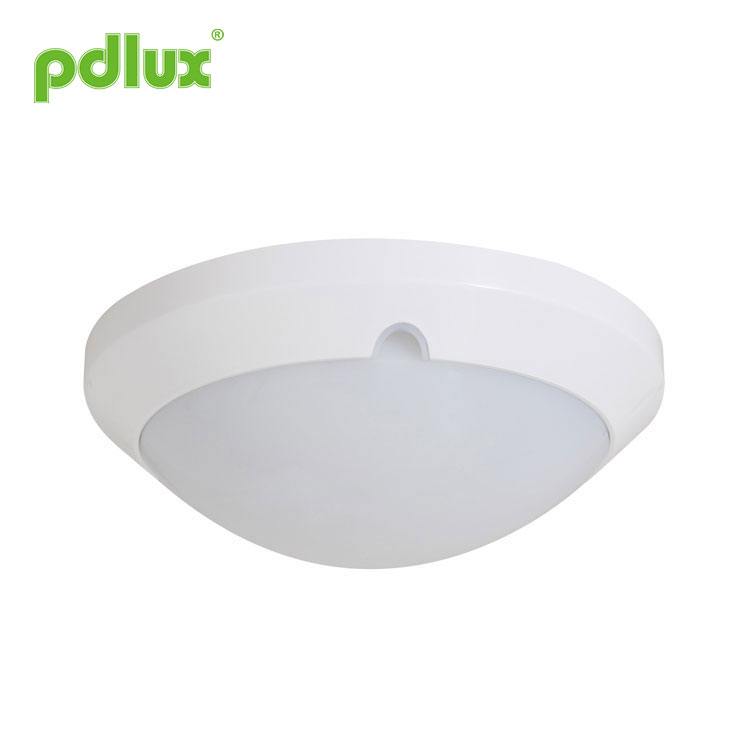

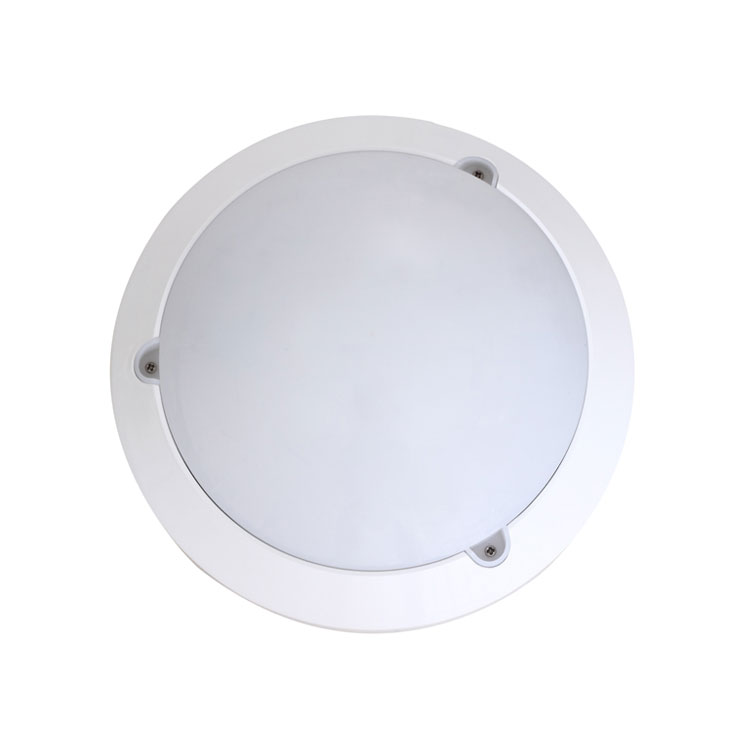

マイクロ波センサーランプ PD-FL2004 の説明書

商品情報

この製品は省エネの光、より高出力の蛍光灯を採用しています。コンパクトな外観は、シンプルな機能を備えたエレガントな印象を与えます。我々はできる昼光灯と白熱灯の両方の利点を凝縮した、省エネ、長寿命、小型、良好な発色が特徴です。加えてこれらに対して、マイクロ波センサーを使用することで、製品はより人間ベースとなり、省エネ効果があり、室内や廊下の改修にも幅広くご利用いただけます。IP44の高い製品保護レベルを備えています。

各部の名称

仕様

誘導範囲

インストールの手順

注：以下の工具をご持参ください。

• ステップ 1 ネジを外してランプシェードを取り外します (次のとおり)。製品は A と B の 2 つの部分に分ける必要があります)

• ステップ 2 ノブを理想的な状態に合わせます (図 2 参照)。

パラメータ設定

以下の表に示すように：S1、S2、S3、S4、S5を設定することにより、製品の遅延時間を設定します。S6、S7で製品の検出範囲を設定し、S8、S9、S10で製品の調光を設定します。製品。

時間設定

ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 6秒、最長15分。
この時間が経過する前に動きが検出されると、タイマーが再スタートします。検知ゾーンの調整と歩行テストの実行にかかる時間を最短にします。スイッチをONにします。位置を「1」、スイッチをOFFの位置「0」、スイッチの位置と検出範囲対応表は次のとおりです。

検出範囲設定（感度）

検知範囲とは、ほぼ円形の検知ゾーンの半径を表すために使用される用語です。センサーライトを高さ2.5mに設置後、スイッチをONにして地上で製作「1」の場合、スイッチをOFF位置に引く「0」の場合、スイッチの位置と対応する検出範囲表は次のとおりです。

注意

この製品を使用するときは、必要な適切な位置に感度を調整してください。製品が動作しなくなるのを避けるため、感度を最大に調整しないでください。通常、誤った動作が原因で発生します。感度が高すぎるため、簡単に検出できます。風に吹かれる葉っぱやカーテン、小動物、間違った動きによる間違った動き電力網や電気機器の干渉によるもの。製品をリードするすべての人がそうではない
正常に動作します！
製品が正常に動作しない場合は、感度を下げてみてください。適切に設定してからテストします。

調光設定

選択した光応答しきい値は、約 1000 から 1000 までの範囲で無限に設定できます。 10-2000lux、スイッチをONにします位置を「1」、スイッチをOFFの位置「0」、スイッチの位置と検出範囲対応表は次のとおりです。

• ステップ 3 製品のベースを天井に置き、穴あけマークを付けます (図 3 参照)。
• ステップ 4 マークを付けた場所に製品を取り付けます (図 4 参照)。

• ステップ 5 プラスチックの拡張ネジをドリルで開けた穴に打ち込みます (図 5 参照)。
• ステップ 6 電源線を線穴に通して配線に接続します (図 6 参照)。

• ステップ 7 製品のベースを選択した場所にネジで固定します (図 7 参照)。

• ステップ 8 PC ランプシェードをネジでベースに固定します (図 8 参照)。

障害とその解決策

専門の設置業者にご確認ください。
取り付け、取り外し作業の前に電源を切ってください。
安全のため必ず電源を切ってください。
不適切な操作により損失が発生した場合、メーカーは一切の責任を負いません。
