マイクロ波センサー屋外灯

PD-LED2003-G マイクロ波センサーランプの説明書

まとめ

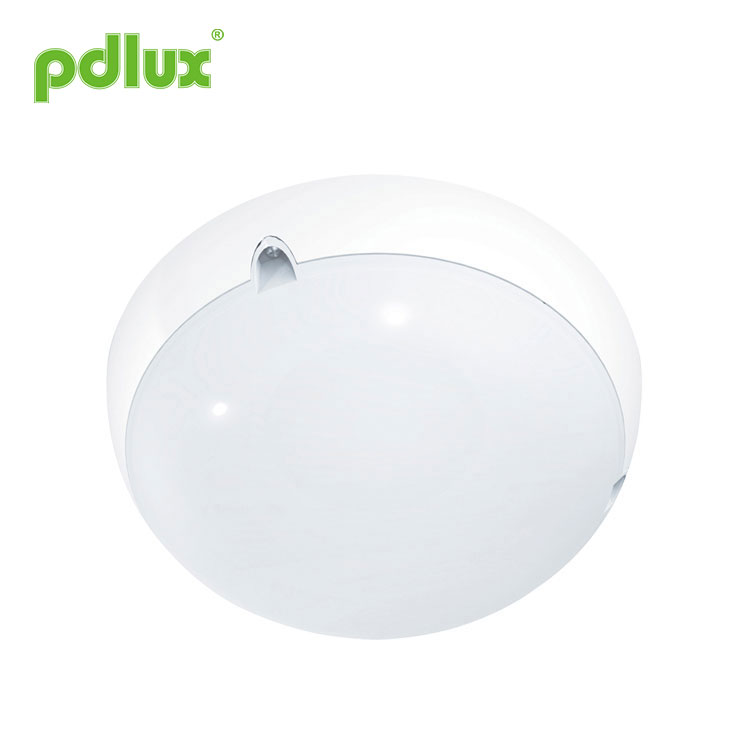

これは、マイクロ波センサーがLEDライトを制御するスイッチです。マイクロ波センサーはランプに組み込まれており、内部に98個の高輝度LEDがあり、総電力は16ワットです。点灯時の光束は 1000 lm 以上で、60 ワットの白熱灯 (約 400lm) の 2 倍に相当します。マイクロ波センサー スイッチは、音声スイッチ、赤外線センサー スイッチに続く新しいタイプの自動スイッチです。この検出方法には、他の検出方法と比較して次のような利点があります。1. 非接触検出、2. 悪環境に適しており、温度、湿度、ノイズ、空気、塵、光の影響を受けません。3. RF 干渉能力、4. 送信電力わずか0.3mW、人体に害はありません。簡単設置+簡単配線。

この高感度の高度なセンサースイッチを照明制御に採用し、人が来ると自動的に照明が点灯し、外出すると自動的に消灯することができます。通路の階段、リビングルーム、寝室などに広く使用されているだけでなく、設置することもできますバスルームで。

内蔵のマイクロ波センサースイッチはプラスチック、ガラス、木材を貫通できます。そのため、ガラスまたはプラスチックのシェルランプに取り付けることができます。これにより、エネルギー制御のためにさまざまなスタイルの照明にマイクロ波センサースイッチを適用することができます。現在、さまざまな好みを持つさまざまな人々のニーズを満たすために、さまざまなマイクロ波センサー LED ランプを提供できるようになりました。

仕様

電源: 100-240V/AC
電源周波数：50/60Hz
定格負荷：最大16W（230V/AC 50Hz）
HF方式：5.8GHz CW電波、ISM波帯
送信電力: <0.3mW
時間設定：14秒(S2=OFF)～12分(S1=ON)(可変)
14秒(S2=OFF)～30分(S1=OFF)(調整可能)
20秒(S2=ON)～12分(S1=ON)(調整可能)
20秒(S2=ON)～30分(S1=OFF)(可変)
検出範囲: 1-10m (半径) (調整可能)
調光: <10 - >2000LUX (調整可能)
スタンバイ電力: <0.9W
検出角度: 360°
光束: 1030lm
設置高さ：2.5～3.5m（天井取付）
重量：約1.24kg
ランプ部

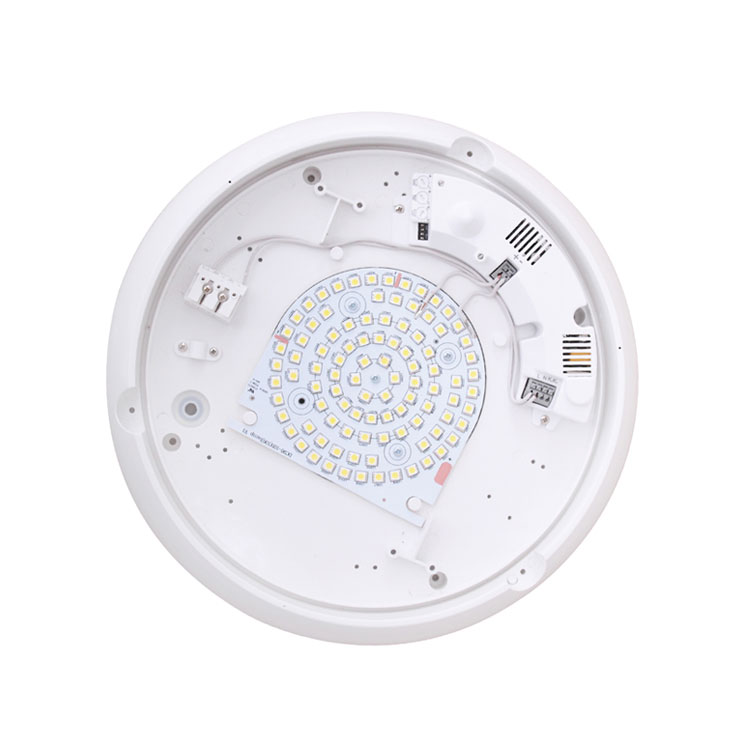

LED数量:98個
LED仕様：T5050

センサー情報

スペクトログラム

インストールの手順

• ステップ 1 ネジを外してランプシェードを取り外します（次のように、製品は A と B の 2 つの部分に分かれます）。

• ステップ 2 ノブを理想的な状態に合わせます (図 2 参照)。

回路には4ビットコードスイッチがあり、以下を選択できます。

周囲の明るさが約 100LUX (冷光源) 未満の場合、デバイスはライトを点灯します。事前に設定された遅延時間が経過した後に検出されると、ライトは 10% の明るさ状態になり、この状態は次の時間まで維持されます。途中で検出があり、その後ライトが明るくなります。

常時オン モード (電源オン時のみ有効) を事前に設定できます。つまり、電源スイッチが制御します。ライトがオンまたはオフになります。スイッチを短時間でオンまたはオフにすると、通常の照明として機能します。スイッチを長時間オンにすると、ライトは約6時間常時点灯し、その後感知に入ります。スイッチをオフにしてからオンにするには、常時オン モードを再開します。

(1)検出範囲（感度）の設定

検出範囲は、多かれ少なかれ円形の検出の半径を説明するために使用される用語です。センサーライトを高さ2.5mに設置後、地上に発生するゾーンを回転させます。リーチコントロールを反時計回りにいっぱいに回すと最小リーチ (半径約 1m) が選択され、完全に回すと最小リーチ (半径約 1m) が選択されます。時計回りに最大到達距離 (半径約 10m) を選択します。

注: 上記の検出距離は身長 1.6m ～ 1.7m の人の場合に得られます。中図のような速度で1.0～1.5m/秒で移動します。人の身長、体型、移動速度の場合変化すると検出距離も変化します。
場合によっては、ライトの感度には一定の偏差があります。

注意：本製品を使用する際は、感度（検出範囲）を適切な値に調整してください。ただし、誤動作を容易に検出して異常反応を起こすことを避けるための最大限の値です。落ち葉やカーテンの吹き飛ばし、小動物、送電網や電気機器の干渉。
上記のすべてはエラー反応につながります。製品が正常に動作しない場合には、感度を適度に下げてテストしてみてください。

製品に対する電力ネットワークのパルス干渉を防止するソリューション:
地域の干渉電力ネットワークの違いにより、干渉のパルスは不確実であるため、次の場合に感度を最大値に調整することはお勧めしません。使用方法: 適切な距離に感度を取り付けて調整してください。誤操作を防ぐため、最大感度を設定しないでください。

注意: 2 台以上の電子レンジを一緒に設置する場合は、4 メートルの距離を保つ必要があります。そうしないと、相互に干渉し、エラー反応が発生します。

(2)時刻設定

ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 14秒(20秒)(ターン)反時計回りにいっぱいまで回す）、最大 12 分（30 分）（時計回りにいっぱいまで回す）。ダイヤルを回してくださいスイッチ 2 を「オン」にすると、最小遅延時間は 20 秒になります。最小遅延である「2」に設定します。タイムは14秒です。ダイヤルスイッチ 1 を「ON」にすると、最大遅延時間は 12 分になります。「1」にすると、最大遅延時間は 30 分になります。これより前に検出された動き時間が経過するとタイマーが再開されます。最短の時間を選択することをお勧めします検出ゾーンを調整し、歩行テストを実行します。

注: ライトがオフになってから約 3 分かかります。動きの検出を開始できるようになる1秒前また。この時間が経過すると、動きに反応してのみライトが点灯します。

主に信号を検出してからの遅延時間とライトの自動点灯の調整用です。ライトが自動オフになるまで。実際のニーズに合わせて遅延時間を定義できます。でも下げたほうがいいよマイクロ波センサーには連続通電機能があるため、省エネのため遅延時間を設けておりません。センシング、つまり遅延時間が経過する前に動きが検出されると、タイマーが再スタートし、検知範囲内に人がいる場合のみライトが点灯します。

(3)調光設定

選択した光応答しきい値は、約 1000 から 1000 までの範囲で無限に設定できます。 <10 - >2000ルクス。それを回せ反時計回りに完全に回すと、約 10 ルクスでの夕暮れから夜明けまでの動作が選択されます。いっぱいに回してください時計回りに回すと、約 2000lux の日光での動作が選択されます。ノブを完全に回す必要があります検知ゾーンを調整し、日光の下で歩行テストを実行する場合は時計回りに回します。

注: 3 つの機能ボタンを過度に調整しないでください。それは、その３人だからです機能ボタンはコンポーネントに直接接続されており、小さなストッパーが付いています。3 つのコンポーネントのそれぞれを最初から最後までボタンを調整すると、過剰な回転するとストッパーが破損し、360°ノンストップで回転する恐れがあります。調整範囲限界は270°ですので、ご注意ください。

• ステップ 3 製品のベースを天井に置き、穴あけマークを付けます (図 4 参照)。
• Step4 マークを付けた場所に製品を取り付けます (図 5 参照)。

• ステップ 5 プラスチック拡張ネジをドリルで開けた穴に打ち込みます (図 6 参照)。
• ステップ 6 電源線を線穴に通して配線に接続します (図 7 参照)。

接続配線図

K1とK2は1つのスイッチに相当し、LからK1に電気が流れ、K2から出力されます。 N のもう一方の端である laod に接続します。最大負荷は 200W(220V)です。

• ステップ 7 製品のベースを選択した場所にネジで固定します (図 8 参照)。

• ステップ 8 PC ランプシェードをネジでベースに固定します (図 9 参照)。

故障と解決策

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。

●取り付けは専門業者にご確認下さい。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じた損失につきましては、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子コンポーネントは一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。
設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
