ミリ波24GHzセキュリティレーダーモジュール
Pdlux は、中国製の高品質ミリ波 24GHz セキュリティ レーダー モジュールを供給しています。これは、非接触ハンドウェーブ起動、侵入者検知、自動ドア制御用に設計された K バンド狭角高性能波動センサーです。先進のアンプ回路とMCUアルゴリズムにより、ハンズフリースイッチやエントリーシステムなどの多彩なアプリケーション機能をサポートします。このセンサーは、EN 300440、FCC Part 15.249、RED、RoHS、REACHなどの国際規格に準拠しながら、信頼性の高い集中的な検出を実現し、さまざまなセキュリティと自動化のニーズに対する安全性と環境責任を保証します。
モデル:PD-V18-A
お問い合わせを送信

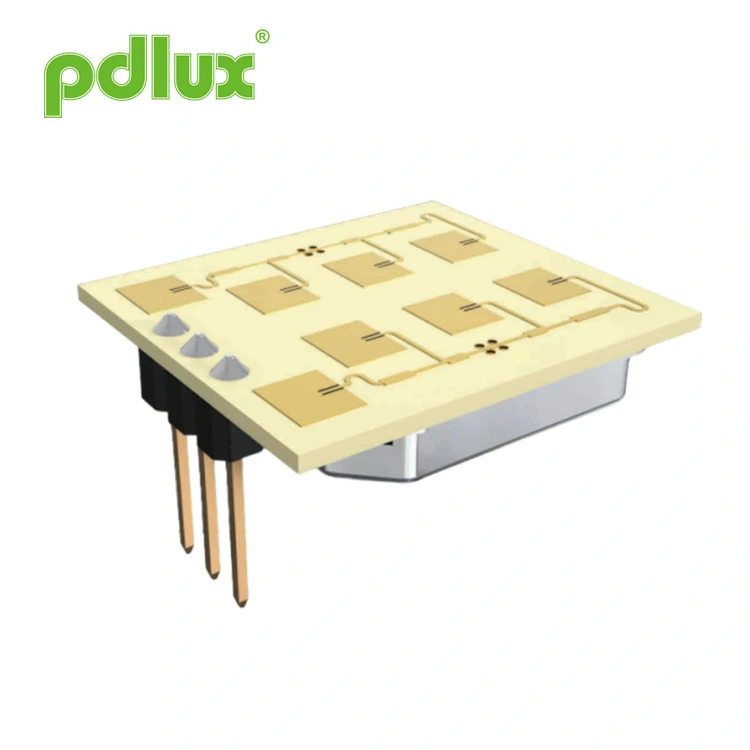

PD-V18-A 24.125GHz マイクロ波モーションセンサー
応用
非接触手波センサー
狭角高性能
侵入者検知
非接触手波センサー
狭角高性能
侵入者検知
PD-V18-A は、K バンド (24.125GHz) 狭角高性能電波です。
センサー。増幅回路とMCUのアルゴリズムにより、アプリケーション
さまざまな機能を持った製品を生産することができます。
例：手を振る非接触誘導自動に使用されます。
ドア、手を振る非接触誘導スイッチなどのアプリケーション
製品。
EN 300440-V2.1.1、EN 62479：2010に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠

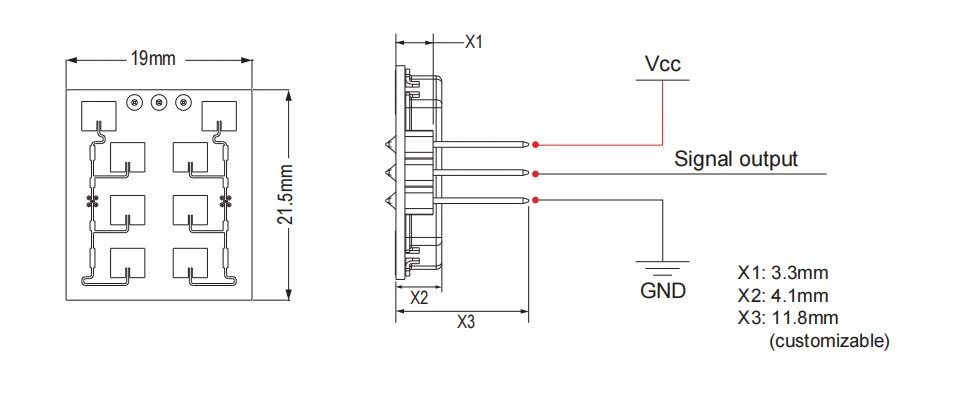

製品サイズ
技術的パラメータ
| パラメータ | 注意事項 | 分 | タイプ | マックス | 単位 |
| 供給電圧 | Vcc | 3.0 | 5.0 | 5.25 | V |
| 消費電流 | LCC | 20 | 30 | 35 | ミリアンペア |
| 動作モード | PWMを搭載し、動作電流を3～15mAで制御できます。 | ||||
| パルス幅 | ティーパルス | 10 | μs | ||
| 動作温度 | トップ | -30～+65 | ℃ | ||
| 保管温度 | tstg | -10 | +60 | ℃ | |
| 安定時間 |
|
<5 |
|
μ秒 | |
| ノイズ | 3.5 | 4.5 | 4.5 | mVrms | |
| 周波数設定 | f | 24.000 | 24.125 | 24.250 | GHz |
| 放射電力 (EIRP) | ふくれっ面 | <2.0 | <2.5 | <3.0 | mW |
| 保管周囲湿度 | 45%~65% | RH | |||
警告: 実際の検出範囲は、回路の信号増幅ゲイン、PCBA の全体的なレイアウトに関連します。 そしてMCUの閾値。
注 1: 放射エミッションは FCC および CE 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 70dB で測定されます。
注 3: 騒音電圧は、無響室内の出力ポートで 10Hz ～ 100Hz で測定されます。
注4：パルス動作を推奨します。
