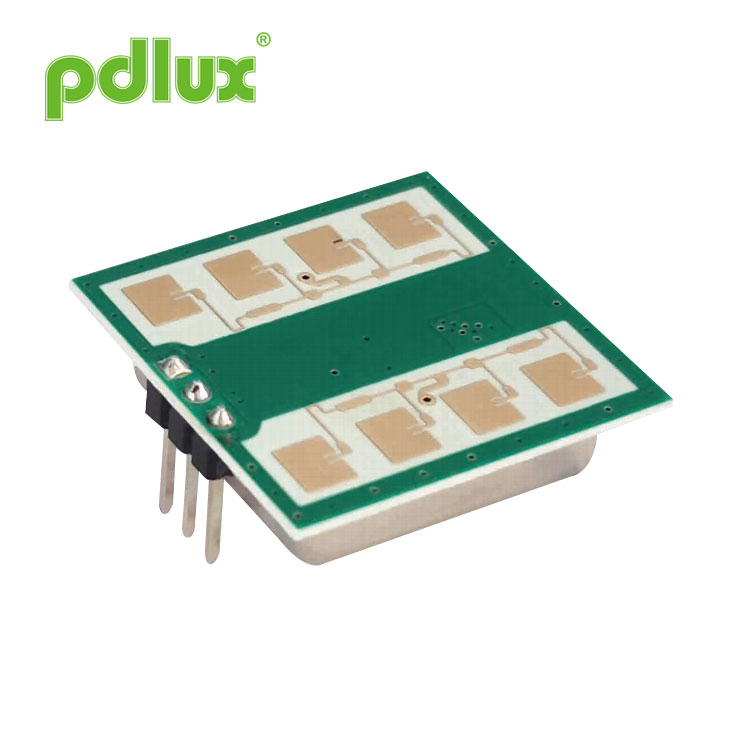

PD-165 自動ドア用 24GHz マイクロ波センサー
PD-165 自動ドア用 24GHz マイクロ波センサー。独立した知的財産権を持つ PDLUX 社が所有しており、中心周波数は 24.125GHz です。市販の同様のセンサーと比較して、ノイズが低く、検出分解能が高く、検出角度が大きいです。
モデル:PD-165
お問い合わせを送信
PD-165 24.125GHz マイクロ波モーションセンサー
応用
インテリジェントスイッチ
壁掛けスイッチ
侵入者検知
インテリジェントスイッチ
壁掛けスイッチ
侵入者検知

PPD-165 自動ドア用 24GHz マイクロ波センサー。独立した知的財産権を持つ PDLUX 社が所有しており、中心周波数は
24.125GHz。市販の同様のセンサーと比較して、ノイズが低く、検出分解能が高く、検出角度が大きいです。移動するターゲットを検出するためのより高い安定性。セキュリティ移動目標検知、自動ドアセンサー、生命存在検知、移動速度検知、人感センサー自動照明などの分野で幅広く使用できます。
PD-165は検出エリアの平均的な感度性能を十分に考慮しています。高い検出分解能、優れた一貫性、優れた低電圧特性、および低周波数オフセットを備えています。それは 高性能モバイル検知センサー。
PD-165は検出エリアの平均的な感度性能を十分に考慮しています。高い検出分解能、優れた一貫性、優れた低電圧特性、および低周波数オフセットを備えています。それは 高性能モバイル検知センサー。
EN 300440、EN 62479に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠
製品サイズ

技術的パラメータ
パラメータ | 注意事項 | 分 | タイプ | マックス | 単位 |
供給電圧 | Vcc | 3.0 | 5.0 | 5.25 | V |
消費電流 | LCC | 20 | 35 | 38 | ミリアンペア |
動作モード | PWMを搭載し、動作電流を3~15mAで制御できます。 | ||||
パルス幅 | ティーパルス | 10 | μs | ||
動作温度 | トップ | -30~+85 +100(最大) | ℃ | ||
保管温度 | tstg | -10 | +60 | ℃ | |
安定時間 |
|
<5 |
|
μ秒 | |
周波数設定 | f | 24.000 | 24.125 | 24.250 | GHz |
放射電力 (EIRP) | ふくれっ面 | <2.0 | <2.5 | <3.0 | mW |
保管周囲湿度 | 45%~65% | RH |
警告: 実際の検出範囲は、回路の信号増幅ゲイン、PCBA の全体的なレイアウト、および MCU のしきい値に関連します。アプリケーションによれば、ミキサーによって増幅回路に出力される IF 信号の十分な振幅を提供するために、必要な外部増幅の合計は約 70 ~ 80dB になる可能性があります (さまざまなニーズに応じてさまざまな帯域幅とゲインが設定されます)。
- IF出力: ・PD-165F 従来検出範囲(350~550mVp-p)
・PD-165H 高感度版(580~980mVp-p)
注 1: 放射性物質は FCC および CE 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 70dB で測定されます。
注3:パルス動作
