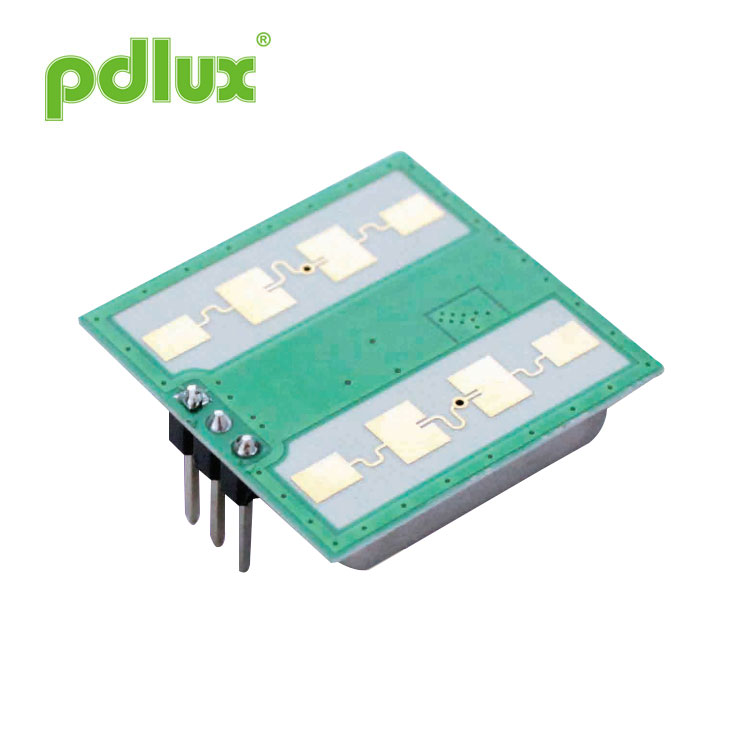

PD-V11 天井取付け型侵入者検知センサー
PD-V11 天井取り付け型侵入者検知センサーは、K バンド ドップラー トランシーバー モジュールです。送信と受信のバランスがとれたレイアウトを開発した独自設計の平面アンテナです。
モデル:PD-V11
お問い合わせを送信
PD-V11 24.125GHz マイクロ波モーションセンサー
応用
インテリジェントスイッチ
壁掛けスイッチ
侵入者検知
インテリジェントスイッチ
壁掛けスイッチ
侵入者検知
PD-V11 天井取り付け型侵入者検知センサーは、K バンド ドップラー トランシーバー モジュールです。送信と受信のバランスがとれたレイアウトを開発した独自設計の平面アンテナです。
内部レイアウトを再計算し、より意味のあるものにするために再配置しました。センサーのメイン周波数をより安定させます。これらは、より広い周囲温度範囲での当社の設計特許です。V11-H は、より低いノイズ、より高い解像度、より高い感度を備えています。静電気防止機能を内蔵しています。従来の同様の製品と比較して、パフォーマンスはより安定しており、信頼性があります。
V11-M と V11-L は異なる感度であり、ユーザーのニーズに合わせてカスタマイズできます。
このシリーズのセンサーモジュールは自動照明に最適です。セキュリティ ドメイン動作の侵入検知センサー。
内部レイアウトを再計算し、より意味のあるものにするために再配置しました。センサーのメイン周波数をより安定させます。これらは、より広い周囲温度範囲での当社の設計特許です。V11-H は、より低いノイズ、より高い解像度、より高い感度を備えています。静電気防止機能を内蔵しています。従来の同様の製品と比較して、パフォーマンスはより安定しており、信頼性があります。
V11-M と V11-L は異なる感度であり、ユーザーのニーズに合わせてカスタマイズできます。
このシリーズのセンサーモジュールは自動照明に最適です。セキュリティ ドメイン動作の侵入検知センサー。
EN 300440、EN 62479に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠
製品サイズ
技術的パラメータ
| パラメータ | 注意事項 | 分 | タイプ | マックス | 単位 |
| 供給電圧 | Vcc | 3.0 | 5.0 | 5.25 | V |
| 消費電流 | LCC | 20 | 35 | 38 | ミリアンペア |
| 動作モード | PWMを搭載し、動作電流を3～15mAで制御できます。 | ||||
| パルス幅 | ティーパルス | 10 | μs | ||
| 動作温度 | トップ | -30～+85 +100(最大) | ℃ | ||
| 保管温度 | tstg | -10 | +60 | ℃ | |
| 安定時間 |
|
<5 | μ秒 | ||
| ノイズ |
|
3.5 | 4.0 | 4.5 | mVrms |
| 周波数設定 | f | 24.000 | 24.125 | 24.250 | GHz |
| 放射電力 (EIRP) | ふくれっ面 | <2.0 | <2.5 | <3.0 | mW |
| 保管周囲湿度 | 45%~65% | RH | |||
警告: 実際の検出範囲は、回路の信号増幅ゲイン、PCBA の全体的なレイアウト、および MCU のしきい値に関連します。
注1: 放射性物質は、FCC および CE 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 70dB で測定されます。
注 3: 騒音電圧は、無響室内の出力ポートで 10Hz ～ 100Hz で測定されます。
注4：パルス動作
