PD-V18-M1 先進のミリ波センサー技術

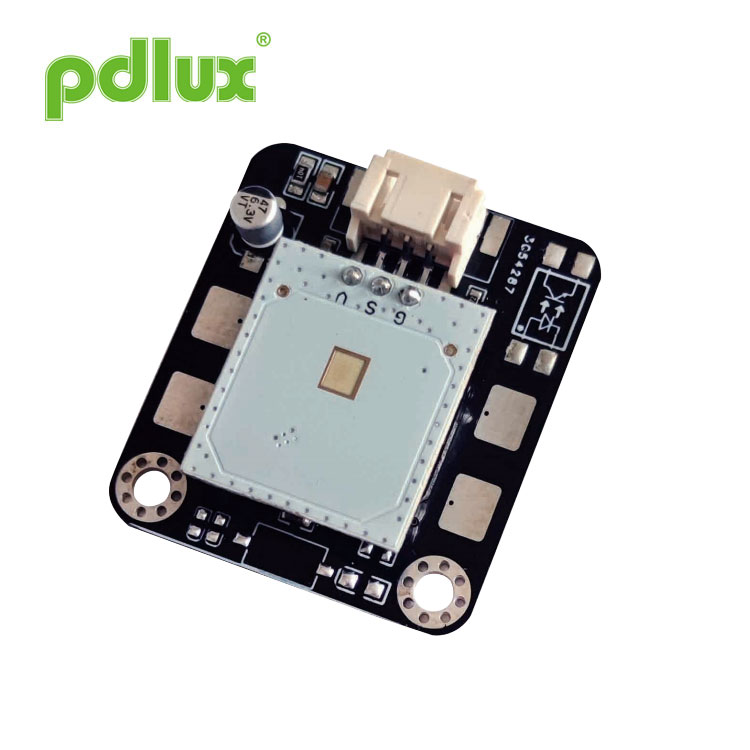

PD-V18-M1 ミリ波センサー応用複合モジュール



まとめ

PD-V18-M1 先進ミリ波センサーテクノロジーと非接触制御用に設計された増幅回路 + MCU。近距離電波感知用のコントローラーモジュールとも言えます。その応用シナリオは非常に幅広く、10〜30cmのさまざまな角度で手をかざすだけで電気動作を制御したり、オフにしたりすることができ、振る回数によってさまざまな演出を生成することもできます。例: 電動ドアを開くには 1 回スイングします。 2 回スイングして照明システムを開きます。
特に疫病の洗礼を受けた後、人々は公共の接触スイッチに対して心からの抵抗を抱いています。このような理由から、当社は同様の電気製品や電子製品にも適用できる波動センサーシステムを開発しました。これにより、想像力の余地が広がります。

特徴

非接触制御に特化したアプリケーションモジュールです。設計当初は他製品への応用も十分に考慮し、ミリ波モバイルセンサー（24.125GHz）の体積を超小型に特化して設計し、信号増幅回路とMCUを計画しました。コンパクトで安定したPCB。 10～30cmの範囲で適用できるモジュールは、手をかざすだけで電化製品を制御できる。ユーザーは必要に応じてさまざまな製品に適用できます。検出距離はお客様のご要望に合わせてカスタマイズ可能です。

技術的パラメータ

パラメータ	注意事項	分	タイプ	マックス	単位
供給電圧	Vcc	3.0	5.0	5.2	V
消費電流	CC	10	18	20	ミリアンペア
動作温度	トップ	-30～+85			℃
保管温度	tstg	-10		+60	℃
周波数設定	f	24.000	24.125	24.250	GHz
放射電力 (EIRP)	ふくれっ面	<2.0	<2.5	<3.0	mW
保管周囲湿度	45%~65%				RH



インストール

1. 機器の損傷を避けるために、注意してください。 ESD 保護対策は、保管、取り扱い、組み立て、テストのすべての段階で講じる必要があります。このモジュールのレーダーアンテナやピンに触れたり、マルチメータでピンに触れて測定したりしないでください。

2. 屋外に設置された PD-V18-M1 の場合、雨天時にも雨滴信号を検出できます。つまり、雨の日に屋外に設置されたレーダー探知機は雨滴を検知することができる。

特別なリマインダー

ミリ波センサーを使用しているため、センサー前面に金属材料を使用できず、筐体の材質にはエンジニアリングプラスチックを使用する必要があります。小電力信号送受信機ですので、筐体の厚みによっても信号の減衰にある程度の差が生じます。注文する前に、ユーザーは使用方法を十分に説明する必要があります 環境や要件に応じて、必要に応じて、インストールが必要な製品を提供してカスタマイズすることができます。

本製品を異なる製品に使用した場合、効果は若干異なります。ユーザーは感度トリミングを備えたバージョンの注文をリクエストすることができ、特別な要件については PDLUX で事前に説明することができます。ユーザーのさまざまな要件に応じて、さまざまなセンサーとソフトウェア アルゴリズムを選択できます。このモジュールは、3V ～ 5V の干渉のない DC 電源で動作できます。

何が起こるか

検出範囲内に移動物体が存在しない場合、テストされた誤動作は通常、強力な干渉源によって引き起こされます。たとえば、直列の電源コードを介した干渉です。たとえば、携帯電話からの干渉。例えば、溶接機の溶接時に発生するアークによる強い干渉。上記の干渉源の存在を再確認してください。
上記の注意事項を注意深く読んで理解することが期待されます。
