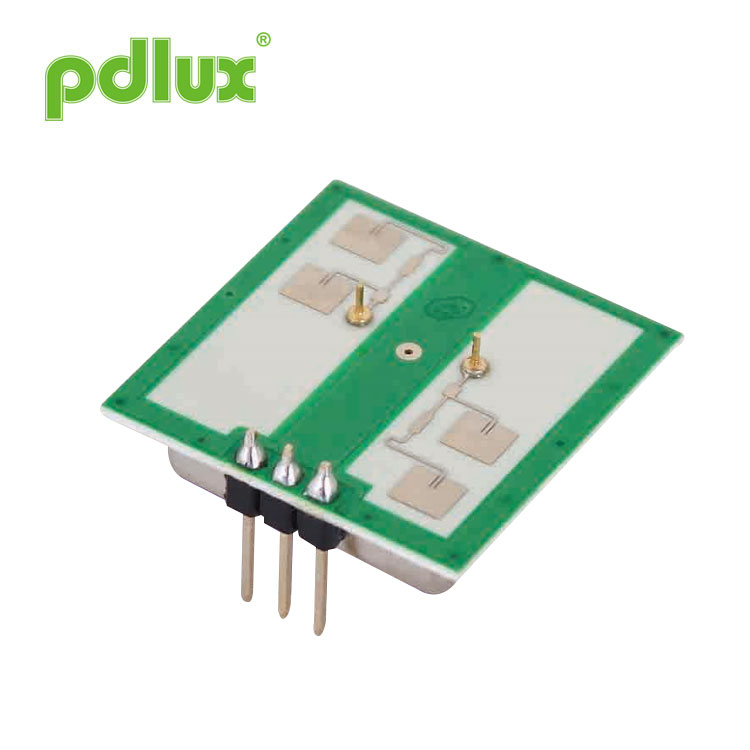

高分解能・低騒音自動ドアセンサー PD-V20
PD-V20 高解像度低ノイズ自動ドア センサーは、K バンド バイスタティック ドップラー トランシーバー モジュールです。共振器発振器 (CRO) が内蔵されています。このモジュール V20 は平面アンテナを採用しており、壁への取り付けに適しています。できる 前方の信号受信能力を向上させ、側面の死角を減らします。その性能は市販のセンサーよりも優れています。
モデル:PD-V20
お問い合わせを送信
PD-V20 360° 24.125GHz マイクロ波モーションセンサー
応用
インテリジェントスイッチ
壁掛けスイッチ
侵入者検知
インテリジェントスイッチ
壁掛けスイッチ
侵入者検知
PD-V20 高解像度低ノイズ自動ドア センサーは、K バンド バイスタティック ドップラー トランシーバー モジュールです。共振器発振器 (CRO) が内蔵されています。
モジュール、V20 は平面アンテナを採用しており、壁への取り付けに適しています。前方の信号受信能力を向上させ、側面の死角を減らすことができます。その性能は市販のセンサーよりも優れています。
このモジュールは、自動照明スイッチの人感センサーに最適です。天井取り付けの侵入者検知器にも使用できます。
このモジュールは、自動照明スイッチの人感センサーに最適です。天井取り付けの侵入者検知器にも使用できます。
EN 300440、EN 62479に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠
製品サイズ
技術的パラメータ
| パラメータ | 注意事項 | 分 | タイプ | マックス | 単位 |
| 供給電圧 | Vcc | 3.0 | 5.0 | 5.25 | V |
| 消費電流 | LCC | 20 | 35 | 38 | ミリアンペア |
| 動作モード | PWMを搭載し、動作電流を3～15mAで制御できます。 | ||||
| パルス幅 | ティーパルス | 10 | μs | ||
| 動作温度 | トップ | -30～+85 +100(最大) | ℃ | ||
| 保管温度 | tstg | -10 | +60 | 0 | |
| 安定時間 |
|
<5 | μ秒 | ||
| 周波数設定 | f | 24.000 | 24.125 | 24.250 | GHz |
| 放射電力 (EIRP) | ふくれっ面 | <2.0 | <2.5 | <3.0 | mW |
| 保管周囲湿度 | 45%~65% | RH | |||
注 1: 放射性物質は FCC および CE 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 70dB で測定されます。
注 3: 騒音電圧は、無響室内の出力ポートで 10Hz ～ 100Hz で測定されます。
注4：パルス動作
