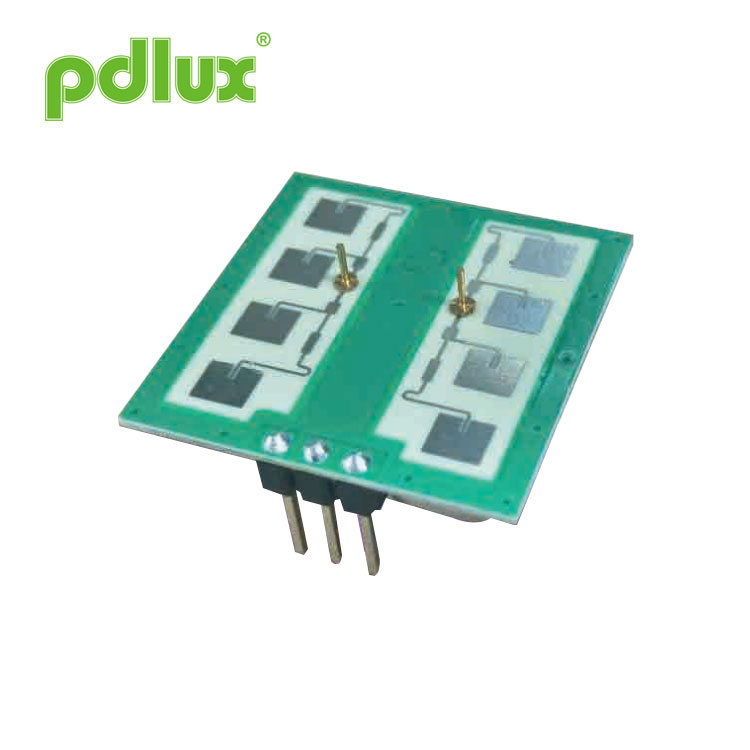

PD-V21 デジタル低消費電力マイクロ波センサー

PD-V21 デジタル低消費電力マイクロ波センサーは、K バンドバイスタティックドップラートランシーバーモジュールです。共振器発振器 (CRO) が内蔵されています。このモジュール V21 は平面アンテナを採用しており、壁面への取り付けに適しています。前方の信号受信能力を向上させ、側面の死角を減らすことができます。その性能は市販のセンサーよりも優れています。

モデル:PD-V21

お問い合わせを送信

PD-V21 24.125GHz マイクロ波モーションセンサー

応用

インテリジェントスイッチ
壁掛けスイッチ
侵入者検知

PD-V21 デジタル低消費電力マイクロ波センサーは、K バンドバイスタティックドップラートランシーバーモジュールです。共振器発振器 (CRO) が内蔵されています。モジュール、V21 は平面アンテナを採用しており、壁への取り付けに適しています。前方の信号受信能力を向上させ、側面の死角を減らすことができます。その性能は市販のセンサーよりも優れています。
このモジュールは、自動照明スイッチの人感センサーに最適です。天井取り付けの侵入者検知器にも使用できます。

EN 300440、EN 62479に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠

製品サイズ

技術的パラメータ

パラメータ	注意事項	分	タイプ	マックス	単位
供給電圧	Vcc	3.0	5.0	5.25	V
消費電流	LCC	20	35	38	ミリアンペア
動作モード	PWMを搭載し、動作電流を3～15mAで制御できます。
パルス幅	ティーパルス	10			μs
動作温度	トップ	-30～+85 +100(最大)			℃
保管温度	tstg	-10		+60
安定時間		<5			μ秒
周波数設定	f	24.000	24.125	24.250	GHz
放射電力(EIRP)	ふくれっ面	<2.0	<2.5	<3.0	mW
保管周囲湿度	45%~65%				RH

警告: 実際の検出範囲は、回路の信号増幅ゲイン、PCBA の全体的なレイアウト、および MCU のしきい値に関連します。
注 1: 放射性物質は FCC および CE 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイパスロス 70dB で測定されます。
注 3: 騒音電圧は、無響室内の出力ポートで 10Hz ～ 100Hz で測定されます。
注4：パルス動作
