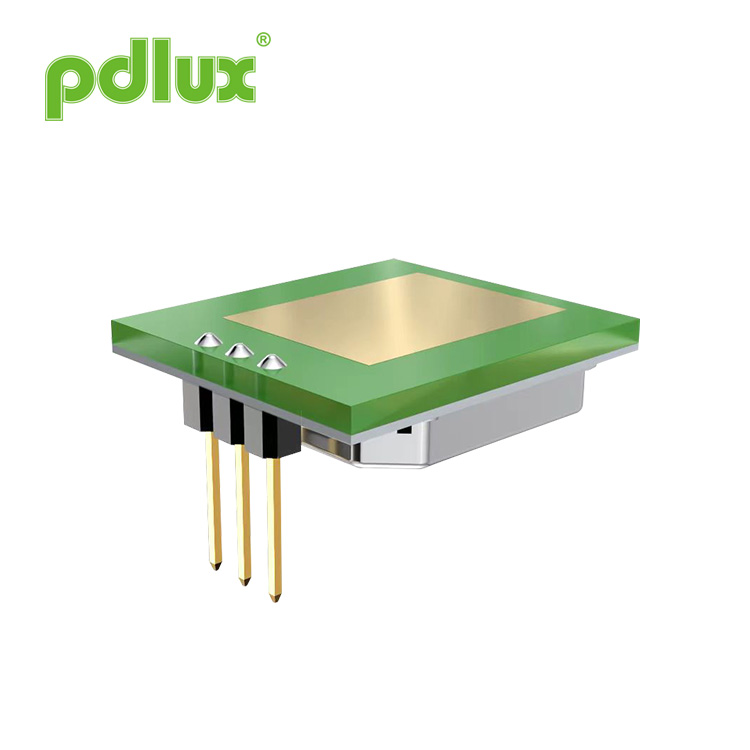

PD-V5-N 360° 5.8GHz マイクロ波モーションセンサー
PD-V5-N 360° 5.8GHz マイクロ波モーション センサーは、C バンド バイスタティック ドップラー トランシーバー モジュールです。内蔵の共振器発振器 (CRO) 増幅信号外部回路を採用しており、顧客がさまざまな製品を開発するのに便利です。
モデル:PD-V5-N
お問い合わせを送信
PD-V5-N 360° 5.8GHz マイクロ波モーションセンサー
警告: 実際の検出範囲は、回路の信号増幅ゲイン、PCBA の全体的なレイアウト、および MCU のしきい値に関連します。
注 1: 放射性物質は FCC および CE 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 64dB で測定されます。
応用
インテリジェントスイッチ
オートライト
侵入者検知
ワイヤレス電力出力が低い
低消費電力
非接触検出
外部回路とのマッチングが容易
高い耐妨害能力 さまざまな過酷な環境に適合
低ノイズ出力
インテリジェントスイッチ
オートライト
侵入者検知
ワイヤレス電力出力が低い
低消費電力
非接触検出
外部回路とのマッチングが容易
高い耐妨害能力 さまざまな過酷な環境に適合
低ノイズ出力
PD-V5-N 360° 5.8GHz マイクロ波モーション センサーは C バンド バイスタティックです
ドップラートランシーバーモジュール。内蔵の共振器発振器（CRO）を採用しています。
増幅信号外部回路、顧客にとって便利です
さまざまな製品を開発します。
このモジュールは自動照明の人感センサーに最適です 天井取り付け型侵入検知器にも使用できます。
このモジュールは自動照明の人感センサーに最適です 天井取り付け型侵入検知器にも使用できます。
EN 300440、EN 62479に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠
製品サイズ
参考回路
参考回路
技術的パラメータ
| パラメータ | ノート | 分 | タイプ | マックス | 単位 |
| 供給電圧 |
|
4.75 | 5.00 | 5.25 | V |
| 2.85 | 3.00 | 3.15 | |||
| 周波数設定 | 1 | 5.75 | 5.80 | 5.85 | GHz |
| 放射電力 (EIRP) | 1 | 0.18 | 0.20 | 0.22 | mW |
| 受信信号強度 | 2 | 150 | 200 | 300 | μVp-p |
| 消費電流 |
|
18.5 | 19 | 19.5 | ミリアンペア |
| 動作温度 |
|
-30 | 25 | 105 | ℃ |
警告: 実際の検出範囲は、回路の信号増幅ゲイン、PCBA の全体的なレイアウト、および MCU のしきい値に関連します。
注 1: 放射性物質は FCC および CE 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 64dB で測定されます。
