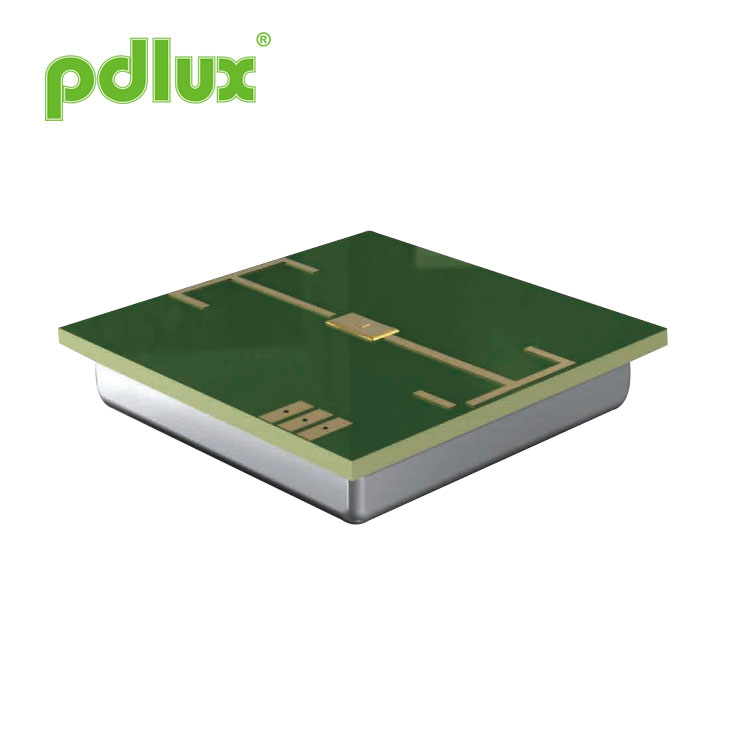

PD-V6 高周波マイクロ波動体検知

PD-V6 高周波マイクロ波動体検出は、C バンドバイスタティックドップラートランシーバーモジュールです。共振器発振器 (CRO) が内蔵されています。このモジュールは、内蔵増幅回路を使用し、増幅信号を直接出力します。V6 は、壁面取り付けに適したフラットプレーンアンテナ。前方の信号受信能力を向上させ、側面の死角を減らすことができます。その性能は市販のセンサーよりも優れています。

モデル:PD-V6

お問い合わせを送信

PD-V6 180° 5.8GHz マイクロ波モーションセンサー

応用

インテリジェントスイッチ
壁掛けスイッチ
オートライト
侵入者検知

特徴と利点

少量
ワイヤレス電力出力が低い
低消費電力
非接触検出
コントローラーとの接続も簡単
低ノイズ出力

PD-V6 高周波マイクロ波動き検出は、C バンドバイスタティックドップラートランシーバーモジュールです。共振器発振器 (CRO) が内蔵されています。このモジュールは、内蔵増幅回路を使用し、増幅信号を直接出力します。V6 は、壁面取り付けに適したフラットプレーンアンテナ。前方の信号受信能力を向上させ、側面の死角を減らすことができます。そのパフォーマンスは市販のセンサーよりも優れています。

このモジュールは、自動照明スイッチの人感センサーに最適です。天井取り付けの侵入者検知器にも使用できます。

EN 300440、EN 62479に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
AREACH 指令 - 1907/2006/EC に準拠

製品サイズ

技術的パラメータ

パラメータ	ノート	分	タイプ	マックス	単位
周波数設定	1	5.75	5.80	5.85	GHz
放射電力 (EIRP)	1	0.10	0.12	0.15	mW
受信信号強度	2	100	150	200	μVp-p
ノイズ	3	80	150	180	mVrms
供給電圧		4.75	5.00	5.25	V
消費電流		18	20	23	ミリアンペア
動作温度		-30	25	105	℃
重さ		9.5	10	10.5	g
