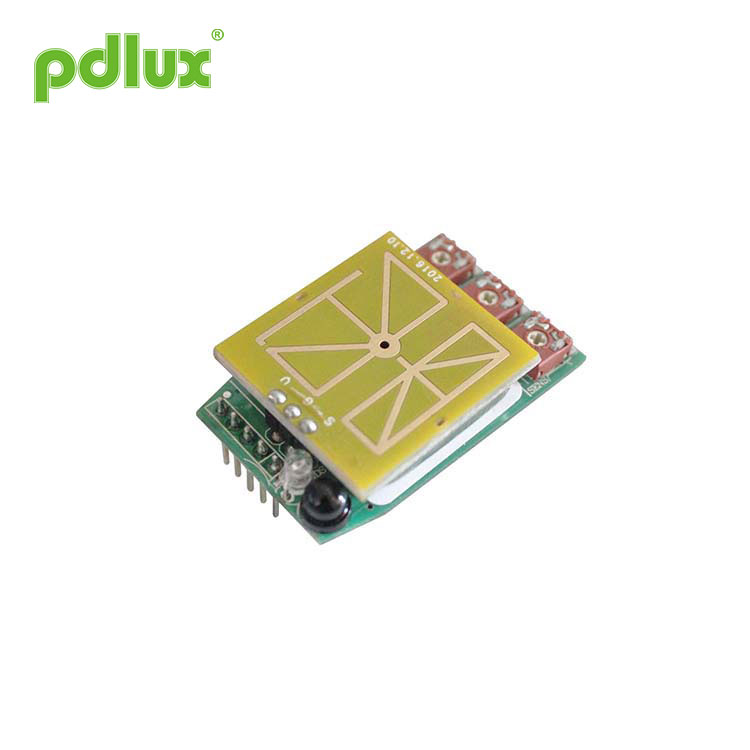

PDLUXPD-S16-V1マイクロ波センサーモジュール5.8GHzマイクロ波センサー+ MCU + IRレシーバー
PDLUXPD-S16-V1マイクロ波センサーモジュール5.8GHzマイクロ波センサー+ MCU + IRレシーバーは、360度5.8GHzマイクロ波センサー、感光性センサー、信号増幅回路、MCU、およびリモートコントロールレシーバー回路で構成される完全なセンシングフロントエンド制御モジュールです。 。 3つのポテンショメータは、検出感度、遅延時間、および照度範囲を調整できます。出力制御信号は、リレー回路、スイッチング電源のスタートピン、その他の制御回路を直接制御することができます。さまざまなユーザーの二次開発やさまざまな構造のシェルのインストールに便利です。
モデル:PDLUX PD-S16-V1
お問い合わせを送信
概要
PDLUXPD-S16-V1マイクロ波センサーモジュール5.8GHzマイクロ波センサー+ MCU + IRレシーバー is a complete sensing front-end control module composed of 360-degree 5.8GHz microwave sensor, photosensitive sensor, signal amplifier circuit, MCU and remote control receiver circuit. Three potentiometers can adjust the detection sensitivity, delay time, and illuminance range. The output control signal can directly control the relay circuit, the start pin of the switching power supply, and other control circuits. It is convenient for the secondary development of different users and the installation of shells with different structures.
Specifications of PDLUXPD-S16-V1マイクロ波センサーモジュール5.8GHzマイクロ波センサー+ MCU + IRレシーバー
|
電源：DC5V 動作電流：<30mA マイクロ波センサーの動作周波数：5.8GHz 使用温度：-15°C〜 + 70°C 時間設定：10秒-20分。 （調整可能）調光：10-300LUX、全光（調整可能） |
検出角度：360°（天井設置）、 180°（壁取り付け） 検出範囲：2-10m（半径）（調整可能）。 （天井設置） 垂直移動検出距離：> 20m 検出速度：0.5m-1.5m / s外観サイズ：42.6mm（長さ）×26mm（幅）×9.4mm（高さ） |
センサー情報
Function of PDLUXPD-S16-V1マイクロ波センサーモジュール5.8GHzマイクロ波センサー+ MCU + IRレシーバー
ピンダンクションの説明：
|
数 |
ピン名 |
入出力 |
説明 |
|
1 |
NC |
|
非 |
|
2 |
NC |
|
非 |
|
3 |
出力 |
出力 |
高レベル信号出力10秒-20分（調整可能） |
|
4 |
+ 5V |
入力 |
パワーポジティブ |
|
5 |
GND |
入力 |
パワーネガティブ |

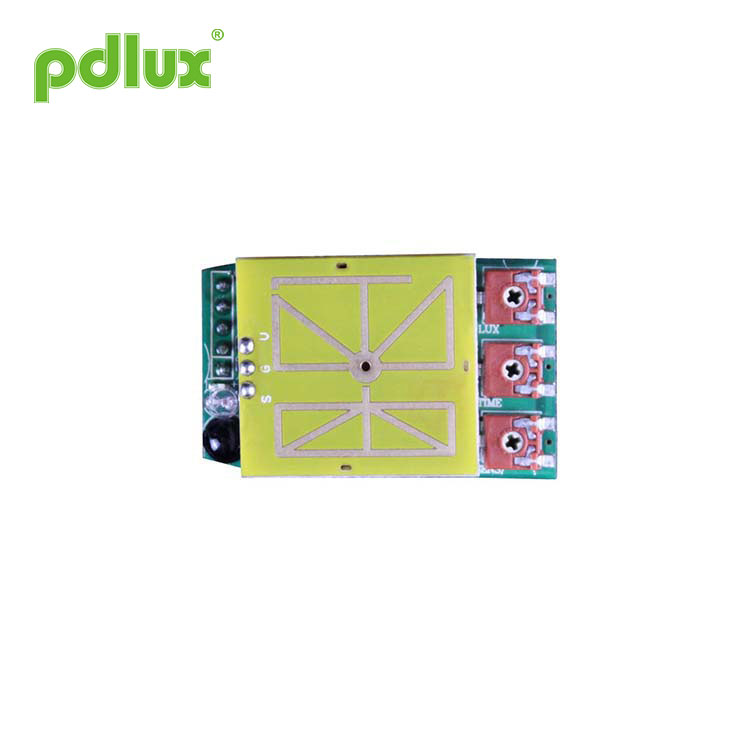

Knob adjustment of PDLUXPD-S16-V1マイクロ波センサーモジュール5.8GHzマイクロ波センサー+ MCU + IRレシーバー
（1）検出範囲設定（感度)
ユーザーは、検出範囲のニーズに応じて、ポテンショメータの位置を合理的に選択できます。
（2）時間設定
ユーザーは、さまざまな使用環境やさまざまな製品定義に応じて、適切な遅延時間を選択できます。
（3）調光設定
使用照度値は、10〜300LUXおよび全光の範囲で適切な位置を選択できます。
