PDLUXPD-V4マイクロ波エミッターファクトリーHFセンサードップラーモーションディテクターモジュール

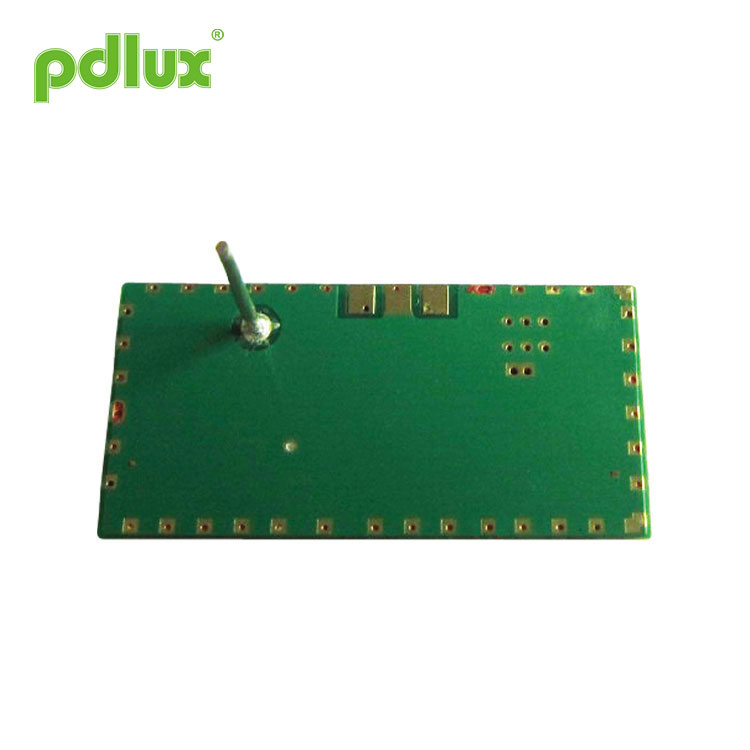

PDLUX PD-V4マイクロ波エミッターファクトリーHFセンサードップラーモーションディテクターモジュールは、Cバンドバイスタティックドップラートランシーバーモジュールです。内蔵の共振器発振器（CRO）増幅信号外部回路を採用しています。V2よりも感度が高く、消費電力が少なくなっています。お客様が様々な商品を開発するのに便利です。
モデル:PDLUX PD-V4
お問い合わせを送信
PDLUXPD-V4マイクロ波エミッターファクトリーHFセンサードップラーモーションディテクターモジュール
 |
Application of PDLUXPD-V4マイクロ波エミッターファクトリーHFセンサードップラーモーションディテクターモジュール â—インテリジェントスイッチ â—自動ライト â—侵入者の検出 機能と利点 â—低ワイヤレス電力出力 â—低消費電力 â—非接触検出 â—外部回路とのマッチングが容易 â—高い妨害防止能力 â—さまざまな過酷な環境に適合 â—低ノイズ出力 PDLUXPD-V4マイクロ波エミッターファクトリーHFセンサードップラーモーションディテクターモジュール is a C-Band Bi-Static Doppler transceiver modlue .It adopts built-in Resonator Oscillator (CRO) amplificated signal external circuit.More sensitive and lower power consumption than V2. It is convenient for the customers to develop various products. このモジュールは、自動照明スイッチの占有センサーに最適です。天井取り付け型侵入者検出器にも使用できます。 EN300440-V2.1.1ã€EN62479：2010、RED指令に準拠-2014/53 / eu FCCパート15.249による EN 62321に準拠、ROHS指令-2011/65 / euREACH指令に準拠-1907 / 2006 / ec |
|
パラメータ |
ノート |
最小 |
タイプ |
マックス |
単位 |
|
周波数設定 |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
放射電力（EIRP） |
1 |
0.18 |
0.20 |
0.22 |
mW |
|
整定時間 |
|
5 |
10 |
20 |
μ秒 |
|
受信信号強度 |
2 |
150 |
200 |
300 |
μVp-p |
|
ノイズ |
3 |
0.5 |
|
2 |
mVrms |
|
供給電圧 |
|
4.75 |
5.00 |
5.25 |
VDC |
|
現在の消費量 |
|
12 |
12.5 |
13.5 |
mA |
|
パルス繰り返し周波数 |
4 |
2.0 |
2.2 |
3.0 |
KHz |
|
パルス幅 |
4 |
15 |
50 |
70 |
μ秒 |
|
作動温度 |
|
-15 |
22 |
90 |
℃ |
|
重量 |
|
4.5 |
4.8 |
5.3 |
g |
注1：放射エミッションはFCC規則を満たすように設計されています。
Note2:The 受信信号強度(RSS) is measured at the total 1 Ways path loss of 64dB.
注3：電波暗室内の出力ポートで10Hz〜100Hzのノイズ電圧を測定しています。
注4：パルス動作
