PDLUX PD-V1224.125GHz顔認識インテリジェントモバイルセンシングマイクロ波センサーモジュール24GCDM324

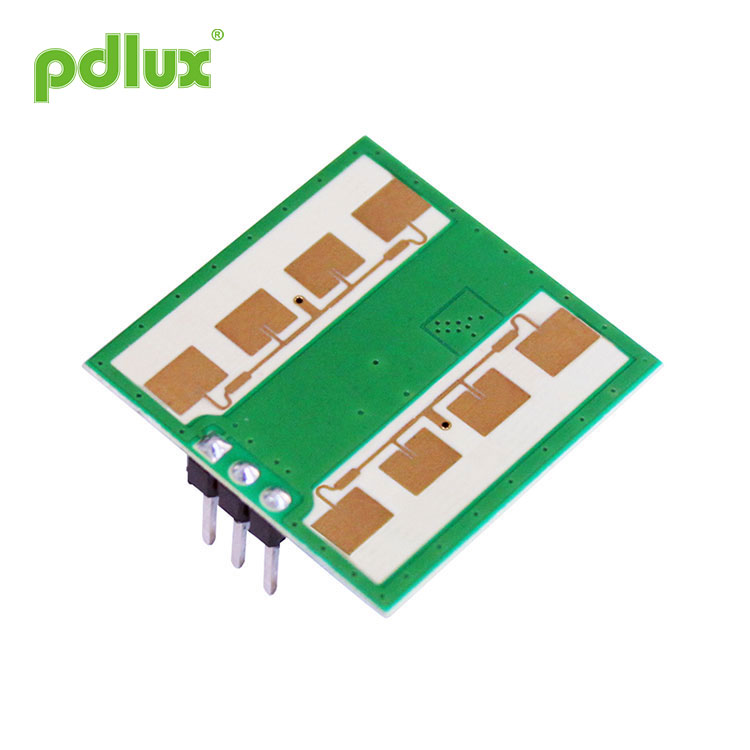

PDLUX PD-V1224.125GHz顔認識インテリジェントモバイルセンシングマイクロ波センサーモジュール24GCDM324は、Kバンドバイスタティックドップラートランシーバーモジュールです。内蔵の共振器発振器（CRO）です。このモジュールPD-V12は、壁取り付けに適したフラットプレーンアンテナを採用しています。フロント信号の受信能力を向上させ、フランクブラインドエリアを減らすことができます。その性能は、市場のセンサーよりも優れています。
モデル:PDLUX PD-V12
お問い合わせを送信
PDLUX PD-V1224.125GHz顔認識インテリジェントモバイルセンシングマイクロ波センサーモジュール24GCDM324
 |
Application of PDLUX PD-V1224.125GHz顔認識インテリジェントモバイルセンシングマイクロ波センサーモジュール24GCDM324 â—インテリジェントスイッチ â—壁掛けスイッチ â—侵入者の検出 PDLUX PD-V1224.125GHz顔認識インテリジェントモバイルセンシングマイクロ波センサーモジュール24GCDM324 is a K-Band Bi-Static Doppler transceiver modlue. It’s built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. このモジュールは、自動照明スイッチの占有センサーに最適です。天井取り付け型侵入者検出器にも使用できます。 EN300440-V2.1.1ã€EN62479：2010、RED指令に準拠-2014/53 / EU FCCパート15.249による EN 62321に準拠、ROHS指令-2011/65 / EUREACH指令に準拠-1907 / 2006 / EC |
|
パラメータ |
ノート |
最小 |
タイプ |
マックス |
単位 |
|
供給電圧 |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
現在の消費量 |
Icc |
20 |
35 |
38 |
mA |
|
動作モード |
PWMを搭載し、3〜15mAで動作電流を制御できます |
||||
|
パルス幅 |
Tpulse |
10 |
μs |
||
|
作動温度 |
上 |
-30~+85+100（マックス.） |
℃ |
||
|
保管温度 |
Tstg |
-10 |
+60 |
℃ |
|
|
安定した時間 |
|
<5 |
μ秒 |
||
|
周波数設定 |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
放射電力（EIRP） |
ふくれっ面 |
<2.0 |
<2.5 |
<3.0 |
mW |
|
ストレージ周囲湿度 |
45％〜65％ |
RH |
|||
WARNING: The actual detection range of PDLUX PD-V1224.125GHz顔認識インテリジェントモバイルセンシングマイクロ波センサーモジュール24GCDM324 is related to the signal amplification gain of the circuit, the overall layout of the PCBA and the threshold of the MCU.
注1：放射エミッションは、FCCおよびCEの規則を満たすように設計されています。
注2：受信信号強度（RSS）は、70dBの合計1ウェイパス損失で測定されます。
注3：電波暗室内の出力ポートで10Hz〜100Hzのノイズ電圧を測定しています。
注4：パルス動作
