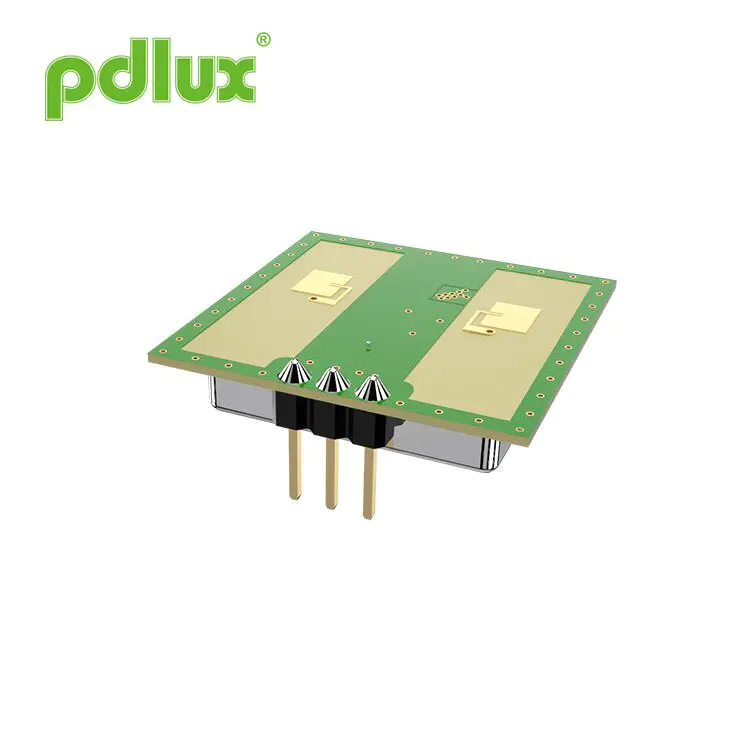

PDLUX PD-V12360A/B Kバンドスマートスイッチとセキュリティ用の高感度モーションセンサー

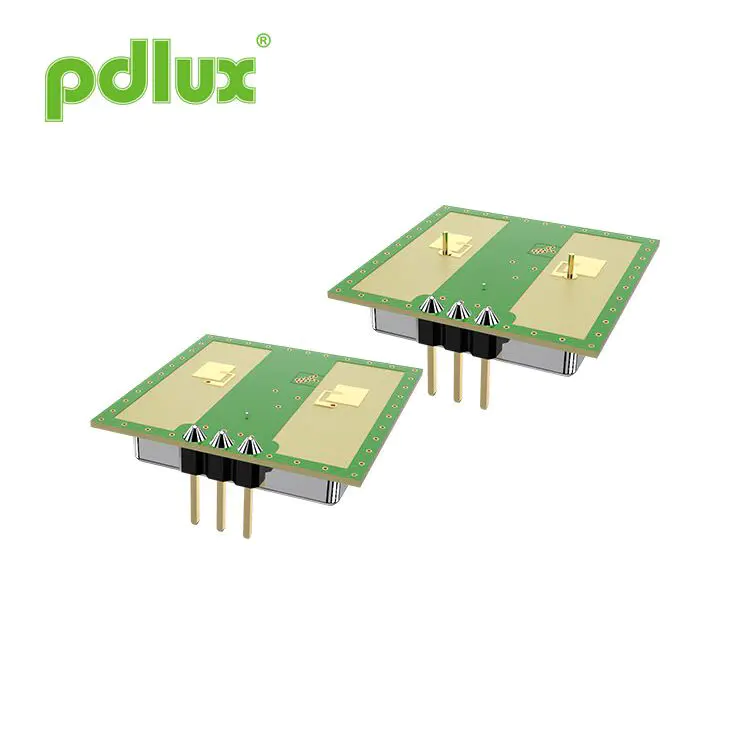

PDLUX PD-V12360A/B Kバンドスマートスイッチおよびセキュリティ用の高感度モーションセンサーは、Kバンド360度検出用のPDLUXのテクニカルチームが開発した特許取得済みの高感度センサーです。これには、V12360AおよびV12360Bが含まれます。 AとBのパフォーマンスの違いは、異なる検出半径にあります。
モデル:PD-V12360A/B
お問い合わせを送信
PD-V12360A/B 24.125GHzマイクロ波モーションセンサー
応用
.インテリジェントスイッチ
.ウォールハングスイッチ
.侵入者の検出

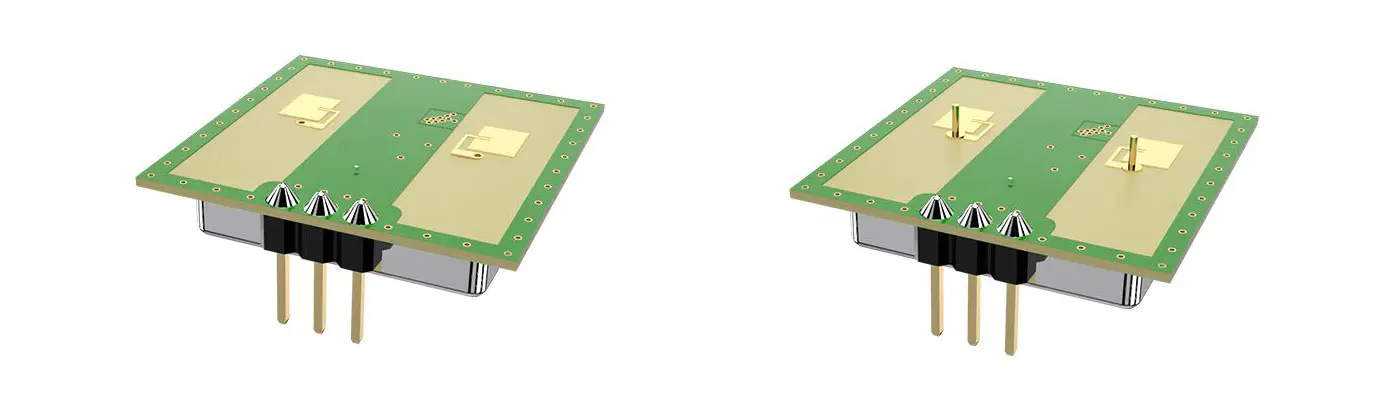

PD-V12360シリーズセンサーは、 Kバンド360度検出のPDLUXのテクニカルチーム。このPDLUX PD-V12360A/B Kバンドスマートスイッチとセキュリティ用の高感度モーションセンサーV12360Aおよび V12360B。 AとBのパフォーマンスの違いは、異なる検出にあります 半径。低い高さで設置すると、V12360Aの検出角はそれよりも大きくなります V12360Bの。 V12360Aの360度検出角は120度です（参照してください 下の図に）、5未満の高さの製品をインストールするために使用できます メーター。 V12360Bの360度検出角は80度で、使用できます 高さ10メートル未満の製品を設置するため。 （以下を参照してください 画像）。その検出感度の拡張は、の信号対雑音比に依存します ユーザーによって設計された増幅回路とMCUのプログラムアルゴリズム。 このタイプのアナログセンサーの幅が広く柔軟なアプリケーション範囲のため。それはまだです 広く使用されています。

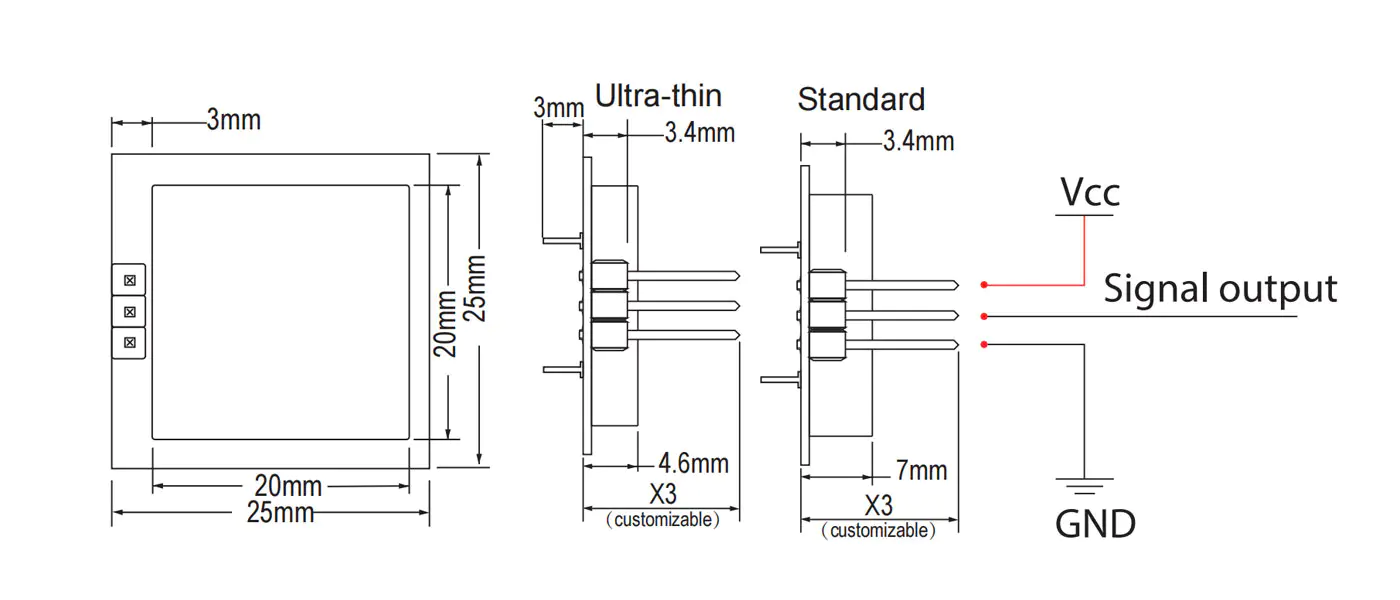

製品サイズ
検出範囲
技術的なパラメーター
| パラメーター | メモ | 分 | タイプ | マックス | ユニット |
| 供給電圧 | VCC | 3.0 | 5.0 | 5.25 | V |
| 現在の消費 | ICC | 20 | 35 | 38 | Ma |
| 操作モード | PWMを搭載し、3-15MAで作業電流を制御できます | ||||
| パルス幅 | tpulse | 10 | μs | ||
| 動作温度 | トップ | -30〜+85 | ℃ | ||
| 保管温度 | TSTG | -10 | +60 | ℃ | |
| 安定した時間 |
|
<5 | μSEC | ||
| ノイズ |
|
3.5 | 4.0 | 4.5 | MVRMS |
| 周波数設定 | f | 24.000 | 24.125 | 24.250 | GHz |
| 放射電力（authp） | ふくれ | <2.0 | <2.5 | <3.0 | MW |
| 保管周囲の湿度 | 45％〜65％ | rh | |||
警告：実際の検出範囲は、回路の信号増幅ゲイン、PCBAの全体的なレイアウトに関連しています MCUのしきい値。
注1：放射排出量は、FCCおよびCEルールを満たすように設計されています。
Note2：受信信号強度（RSS）は、合計1つの方法で70dBのパス損失で測定されます。
注3：ノイズ電圧は、出力ポートの10Hzから100Hz、AneChoic Chamber内の測定されます。 注4：パルス操作
特別なリマインダー
回路基板の総厚はわずか0.52mmであるためです。ピンに過度の横方向の力を塗ると、銅箔が壊れる場合があります。原因 センサーの誤動作。
