PDLUX PD-V20 高周波マイクロ波センサー
以下は PDLUX PD-V20 高周波マイクロ波センサーの紹介です。PDLUX PD-V20 高周波マイクロ波センサーをよりよく理解していただくのに役立つことを願っています。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に築くために引き続き協力してください。
モデル:PD-V20
お問い合わせを送信
PDLUX PD-V20 高周波マイクロ波センサー
|
PD-V20 360°24.125GHz マイクロ波モーションセンサー |
|
|
応用 1.インテリジェントスイッチ 2.侵入者検知 3.壁掛けスイッチ |

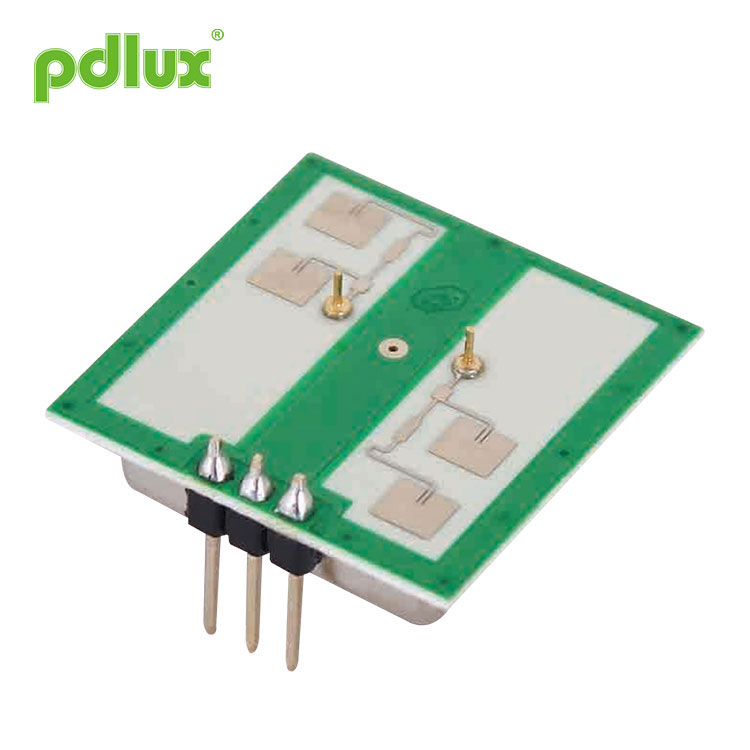

PD-V20 24.125GHz 360°マイクロ波モーションセンサーは、Kバンドバイスタティックです ドップラー トランシーバー モジュール。共振器発振器 (CRO) が内蔵されています。 モジュール、V20 は平面アンテナを採用しており、壁への取り付けに適しています。できる 前方の信号受信能力を向上させ、側面の死角を減らします。その 市場のセンサーよりも優れたパフォーマンスを発揮します。 このモジュールは自動照明の人感センサーに最適です 天井取り付け型侵入検知器にも使用できます。 |
|
|
|
|
|
EN 300440-V2.1.1、EN 62479：2010によると、 RED 指令 - 2014/53/EU FCC パート 15.249 に準拠 EN 62321、ROHS 指令 - 2011/65/EU に準拠 REACH 指令に準拠 - 1907/2006/EC |
|
|
|
注4：パルス動作
|
パラメータ |
ノート |
分 |
タイプ |
マックス |
単位 |
|
供給電圧 |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
消費電流 |
Icc |
20 |
35 |
38 |
ミリアンペア |
|
動作モード |
PWMを搭載し、動作電流を3～15mAで制御できます。 |
||||
|
パルス幅 |
ティーパルス |
10 |
μs |
||
|
動作温度 |
上 |
-30～+85 +100（最大） |
℃ |
||
|
保管温度 |
tstg |
-10 |
+60 |
℃ |
|
|
安定時間 |
|
<5 |
μ秒 |
||
|
周波数設定 |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
放射電力 (EIRP) |
ふくれっ面 |
<2.0 |
<2.5 |
<3.0 |
mW |
|
保管周囲湿度 |
45%~65% |
RH |
|||
注4：パルス動作
注 1: 放射エミッションは FCC および CE 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 70dB で測定されます。
注 3: 騒音電圧は、無響室内の出力ポートで 10Hz ～ 100Hz で測定されます。
注4：パルス動作
