PDLUX PD-V21HFドップラー検出器マイクロ波モジュール24.125GHzミリ波レーダーセンサー

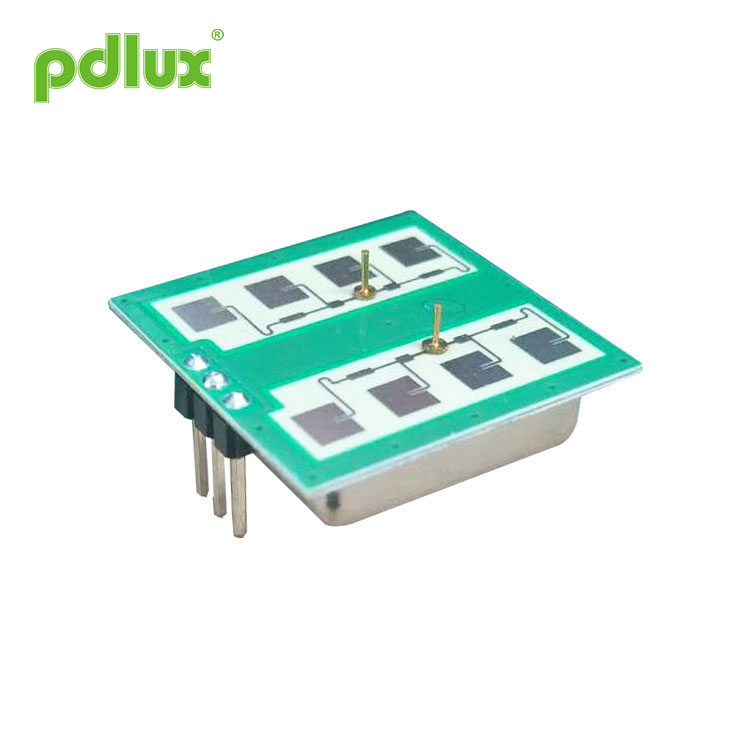

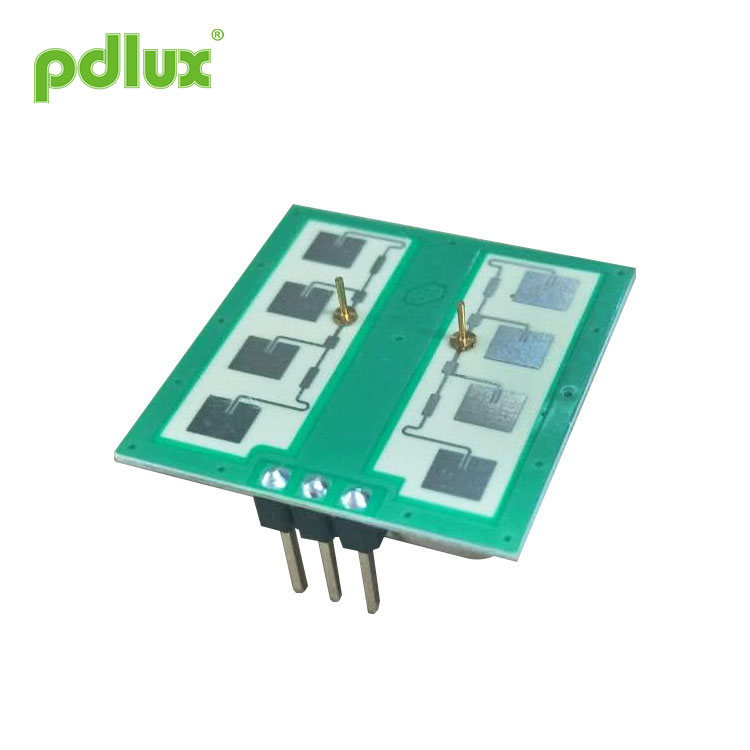

PDLUX PD-V21 HFドップラー検出器マイクロ波モジュール24.125GHzミリ波レーダーセンサーは、Kバンドバイスタティックドップラートランシーバーモジュールです。内蔵の共振器発振器（CRO）です。このモジュール、V21は、フラットプレーンアンテナを採用しています。壁取り付け用。フロント信号の受信能力を向上させ、フランクブラインドエリアを減らすことができます。その性能は、市場のセンサーよりも優れています。
モデル:PDLUX PD-V21
お問い合わせを送信
PDLUX PD-V21HFドップラー検出器マイクロ波モジュール24.125GHzミリ波レーダーセンサー
 |
Application of PDLUX PD-V21HFドップラー検出器マイクロ波モジュール24.125GHzミリ波レーダーセンサー â—インテリジェントスイッチ â—壁掛けスイッチ â—侵入者の検出 PDLUX PD-V21HFドップラー検出器マイクロ波モジュール24.125GHzミリ波レーダーセンサー is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V21 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. このモジュールは、自動照明スイッチの占有センサーに最適です。天井取り付け型侵入者検出器にも使用できます。 EN300440-V2.1.1ã€EN62479：2010RED指令に準拠-2014/53 / EU FCCパート15.249による EN 62321に準拠、ROHS指令-2011/65 / EUREACH指令に準拠-1907 / 2006 / EC |
|
パラメータ |
ノート |
最小 |
タイプ |
マックス |
単位 |
|
供給電圧 |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
現在の消費量 |
Icc |
20 |
35 |
38 |
mA |
|
動作モード |
PWMを搭載し、3〜15mAで動作電流を制御できます |
||||
|
パルス幅 |
Tpulse |
10 |
μs |
||
|
作動温度 |
上 |
-30~+85+100（マックス.） |
℃ |
||
|
保管温度 |
Tstg |
-10 |
+60 |
℃ |
|
|
安定した時間 |
|
<5 |
μ秒 |
||
|
周波数設定 |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
放射電力（EIRP） |
ふくれっ面 |
<2.0 |
<2.5 |
<3.0 |
mW |
|
ストレージ周囲湿度 |
45％〜65％ |
RH |
|||
警告：実際の検出範囲は、回路の信号増幅ゲイン、PCBAの全体的なレイアウト、およびMCUのしきい値に関連しています。
注1：放射エミッションはFCC規則を満たすように設計されています。
注2：受信信号強度（RSS）は、70dBの合計1ウェイパス損失で測定されます。
注3：電波暗室内の出力ポートで10Hz〜100Hzのノイズ電圧を測定しています。
注4：パルス動作
