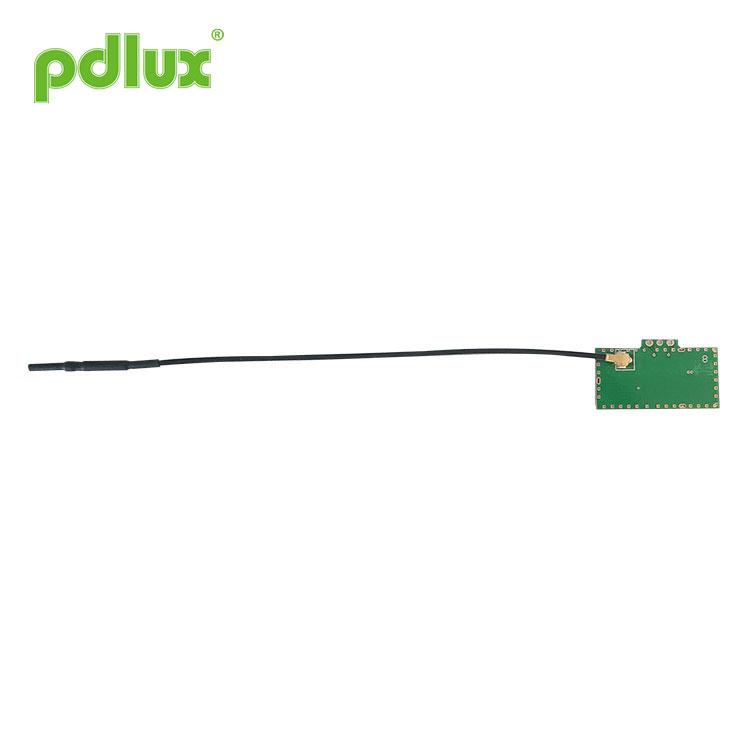

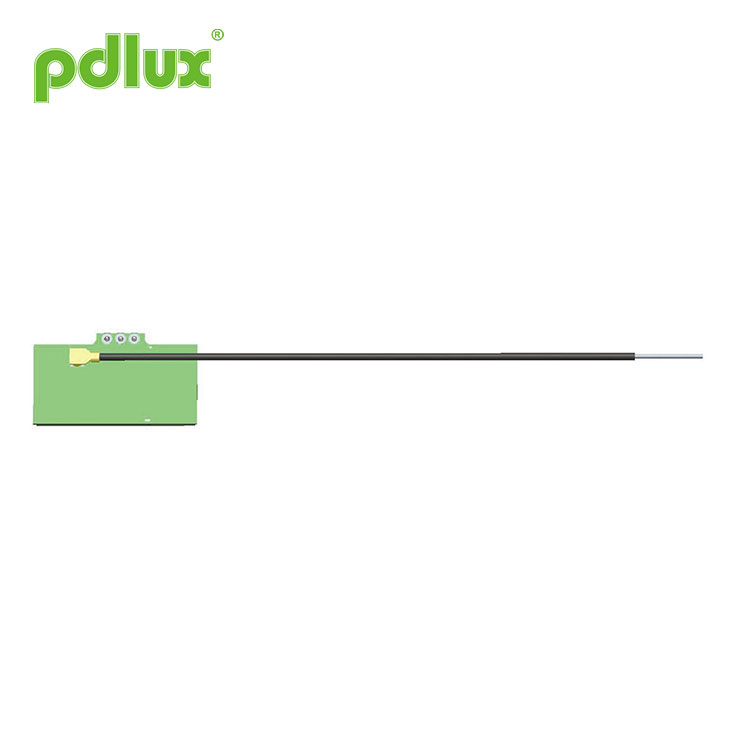

PDLUX PD-V6-LL5.8GHzマイクロ波モーションセンサーモジュール天井マウント侵入者検出器用
PDLUX PD-V6-LL天井取り付け用5.8GHzマイクロ波モーションセンサーモジュール侵入者検出器は、Cバンドの双方向ドップラートランシーバーモジュールです。内蔵の共振器発振器（CRO）増幅信号外部回路を採用しています。 V2よりも高感度で低消費電力です。お客様がさまざまな製品を開発するのに便利です。このモジュールは、自動照明スイッチの占有センサーに最適です。天井取り付け型侵入者検出器にも使用できます。
モデル:PDLUX PD-V6-LL
お問い合わせを送信
PDLUX PD-V6-LL5.8GHzマイクロ波モーションセンサーモジュール天井マウント侵入者検出器用
PDLUX PD-V6-LL5.8GHzマイクロ波モーションセンサーモジュール天井マウント侵入者検出器用 is a C-Band Bi-Static Doppler transceiver modlue .It adopts built-in Resonator Oscillator (CRO) amplificated signal external circuit. More sensitive and lower power consumption than V2。It is convenient for the customers to develop various products.
このモジュールは、自動照明スイッチの占有センサーに最適です。天井取り付け型侵入者検出器にも使用できます。
EN300440-V2.2.1ã€EN62479：2010RED指令に準拠-2014/53 / EU
FCCパート15.249による
EN 62321に準拠、ROHS指令-2011/65 / EUREACH指令に準拠-1907 / 2006 / EC
|
Application of PDLUX PD-V6-LL5.8GHzマイクロ波モーションセンサーモジュール天井マウント侵入者検出器用 インテリジェントスイッチ 自動ライト 侵入者検出 機能と利点 低ワイヤレス電力出力 低消費電力 非接触検出 外部回路とのマッチングが容易 高い妨害防止能力 さまざまな過酷な環境に対応 低ノイズ出力 |
 |
|
パラメータ |
ノート |
最小 |
タイプ |
マックス |
単位 |
|
周波数設定 |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
放射電力（EIRP） |
1 |
0.18 |
0.20 |
0.22 |
mW |
|
受信信号強度 |
2 |
150 |
200 |
300 |
μVp-p |
|
ノイズ |
3 |
0.5 |
|
2 |
mVrms |
|
供給電圧 |
|
4.75 |
5.00 |
5.25 |
V |
|
現在の消費量 |
|
12 |
12.5 |
13.5 |
mA |
|
作動温度 |
|
-30 |
22 |
105 |
℃ |
|
重量 |
|
4.5 |
4.8 |
5.3 |
g |
注1：放射エミッションは、FCCおよびCEの規則を満たすように設計されています。
Note2: The 受信信号強度(RSS) is measured at the total 1 Ways path loss of 64dB.
注3：電波暗室内の出力ポートで10Hz〜100Hzのノイズ電圧を測定しています。
