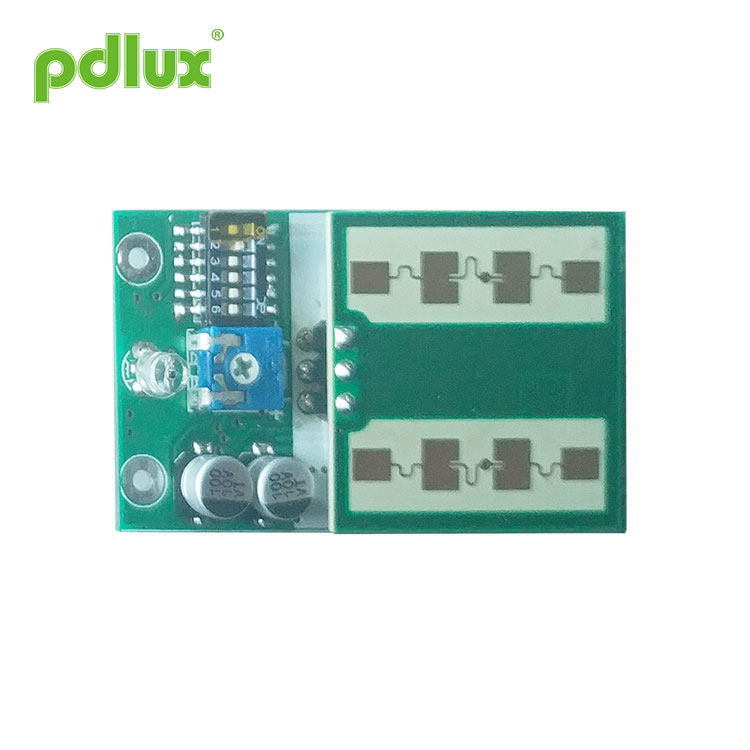

PDLUX PD24-V124.125GHzマイクロ波モーションセンサーKバンドドップラートランシーバーモジュール

PDLUX PD24-V1 24.125GHzマイクロ波モーションセンサーKバンドドップラートランシーバーモジュールへの損傷を避けるために、注意が必要です。 ESD保護対策は、保管、取り扱い、組み立て、およびテストのすべての段階で行う必要があります。このモジュールのレーダーアンテナとピンに触れたり、マルチメータでピンに触れて測定したりしないでください。

モデル:PDLUX PD24-V1

お問い合わせを送信

PDLUX PD24-V124.125GHzマイクロ波モーションセンサーKバンドドップラートランシーバーモジュール

概要
PD24-V1は24.125GHzマイクロ波モーションセンサーであり、Kバンドドップラートランシーバーモジュールです。自社設計のフラットアンテナで、送受信のマッチングが良いレイアウトになっています。センサーの主周波数はより安定しています。これは当社の設計特許であり、より広い範囲の周囲温度に適しています。低ノイズ、高解像度、高感度。内蔵の帯電防止機能。低消費電力処理と高精度MCUを社内で採用しています。従来の同様の製品と比較して、パフォーマンスはより安定していて信頼性があります。この一連のセンサーモジュールは、自動照明、セキュリティ、自動ドア、スマートホームに最適です。
同社は、特別な目的のために高速モバイル検出器をカスタマイズすることもできます。レーダー距離検出器。レーダー存在検出器。

Feature Description of PDLUX PD24-V124.125GHzマイクロ波モーションセンサーKバンドドップラートランシーバーモジュール
レーダーの動作原理に基づく24GHz（ISM標準周波数帯域）モーションディテクタ。
•最大検出距離は20メートル以上に達する可能性があります。（センサーに向かって前進するときの検出距離）
•安定した低干渉電源環境下での調整可能な検出距離。
•低消費電力：3Vで<2.5mA、5Vで<3.5mA。
外観サイズ：45.5mm（L）x 26mm（W）x 13.8mm（H）。

技術的パラメータ

パラメータ	ノート	最小	タイプ	マックス	単位
供給電圧	Vcc	3.0	3.3	5.0	V
現在の消費量	Icc	2.5	3.0	3.5	mA
出力電流	2.5〜3.5mAï¼ˆ3〜5V）
作動温度	上	-30〜 + 85			℃
保管温度	Tstg	-10		+60	℃
周波数設定	f	24.000	24.125	24.250	GHz
放射電力（EIRP）	ふくれっ面	<2.0	<2.5	<3.0	mW
保管周囲湿度	45％〜65％RH

インターフェース定義

アプリケーションモジュールのインターフェースは、2.54mm3pinのピッチのピンヘッダーです。

Pin Dunction Description of PDLUX PD24-V124.125GHzマイクロ波モーションセンサーKバンドドップラートランシーバーモジュール

数	ピン名	入出力	説明
1	Vcc	入力	動作電圧：DC3-5V（低外乱電源の正極）
2	信号出力	出力	高レベル出力500mS
3	GND	入力	電源アースに接続します（負の電源）

Installation of PDLUX PD24-V124.125GHzマイクロ波モーションセンサーKバンドドップラートランシーバーモジュール
1.機器の損傷を防ぐために注意が必要です。 ESD保護対策は、保管、取り扱い、組み立て、およびテストのすべての段階で行う必要があります。このモジュールのレーダーアンテナとピンに触れたり、マルチメータでピンに触れて測定したりしないでください。
2.屋外に設置されたPD24-V1の場合、雨が降っているときに検出器が雨滴信号を検出できます。つまり、雨の日に屋外に設置されたレーダー探知機は、雨滴を検出することができます。

シェルの取り付け方法と材料の選択
設置中、シェルは金属材料または金属層でできていてはなりません。非炭素プラスチック材料またはフォームを使用できます。

正しい方法：
1.シェルがプラスチック材料（ABS、PVCなど）でできている場合、シェルの厚さとスペースを正しく推定し、アンテナを構造物と直接接触しないように巻き付ける必要があります。レーダーアンテナ;
2.シェルが発泡材料（Stypoporまたは同様の材料など）でできている場合、材料の比誘電率は1に近い必要があります。

間違った方法：
1.アンテナをホイルまたはいくつかの金属部品で包みます。
2.アンテナ構造にあらゆる種類の塗料またはワニスをスプレーします。
3.アンテナをCFKシート（導電性）で包みます。
4.プラスチック材料は腐食したアンテナ構造と直接接触しています（パッチの共振周波数に高い誘電率効果があります）。
5.不合理な構造はレーダーセンサーの異常につながり、検出効果が低下します。

Recommended Dimensions of Enclosure of PDLUX PD24-V124.125GHzマイクロ波モーションセンサーKバンドドップラートランシーバーモジュール
24GHzレーダーの場合、経験によれば、シェルは厚さ約3mmのプラスチック材料でできており、レーダーアンテナの表面から約6mmの距離を保つことができます。より厚いプラスチック材料を使用する場合は、挿入損失の増加を考慮する必要があります。同時に、厚すぎる場合はアンテナパターンに影響を与える可能性があります。
