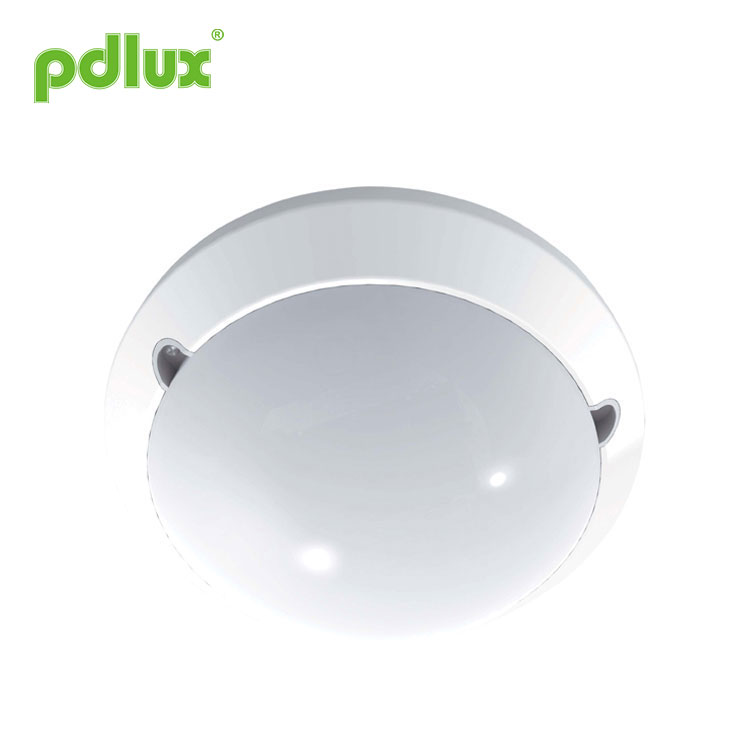

レーダーマイクロ波モーションセンサーLEDシーリングライト

マイクロ波センサーランプ PD-LED2004-G 説明書

まとめ

これはマイクロ波センサースイッチで制御されるLEDライトです。マイクロ波センサーはランプに組み込まれており、内部に98個の高輝度LEDがあり、総電力は16ワットです。点灯時の光束は 800 lm 以上で、60 ワットの白熱灯 (約 400 lm) の 2 倍に相当します。マイクロ波センサー スイッチは、音声スイッチ、赤外線センサー スイッチに続く新しいタイプの自動スイッチです。この検出方法には、他の検出方法と比較して次のような利点があります。1. 非接触検出、2. 悪環境に適しており、温度、湿度、ノイズ、空気、塵、光の影響を受けません…3. RF 干渉能力、4.

送信電力はわずか0.2 mWで、人体に害を与えることはありません。簡単設置+簡単配線。

この高感度の高度なセンサースイッチを照明制御に採用し、人が来ると自動的に照明が点灯し、外出すると自動的に消灯することができます。通路の階段、リビングルーム、寝室などに広く使用されているだけでなく、設置することもできます。バスルームで。

内蔵のマイクロ波センサースイッチはプラスチック、ガラス、木材を貫通できます。そのため、ガラスまたはプラスチックのシェルランプに取り付けることができます。これにより、エネルギー制御のためにさまざまなスタイルの照明にマイクロ波センサースイッチを適用することができます。現在では、さまざまな好みを持つさまざまな人々のニーズを満たすために、さまざまなマイクロ波センサー LED ランプを提供できるようになりました。

仕様

電源: 100-240V/AC
電源周波数：50/60Hz
定格負荷：最大16W（230V/AC 50Hz）
HF方式：5.8GHz CW電波、ISM波帯
送信電力: <0.2mW
時間設定：14秒(S2=OFF)～12分(S1=ON)(可変)
14秒(S2=OFF)～30分(S1=OFF)(調整可能)
20秒(S2=ON)～12分(S1=ON)(調整可能)
20秒(S2=ON)～30分(S1=OFF)(可変)
検出範囲: 1-10m (半径) (調整可能)
調光: 10-2000LUX (調整可能)
スタンバイ電力: <0.9W
検出角度: 360°
光束：800lm（温白色）
830lm(冷白色)
設置高さ：2.5～3.5m（天井取付）
重量：約1.43kg

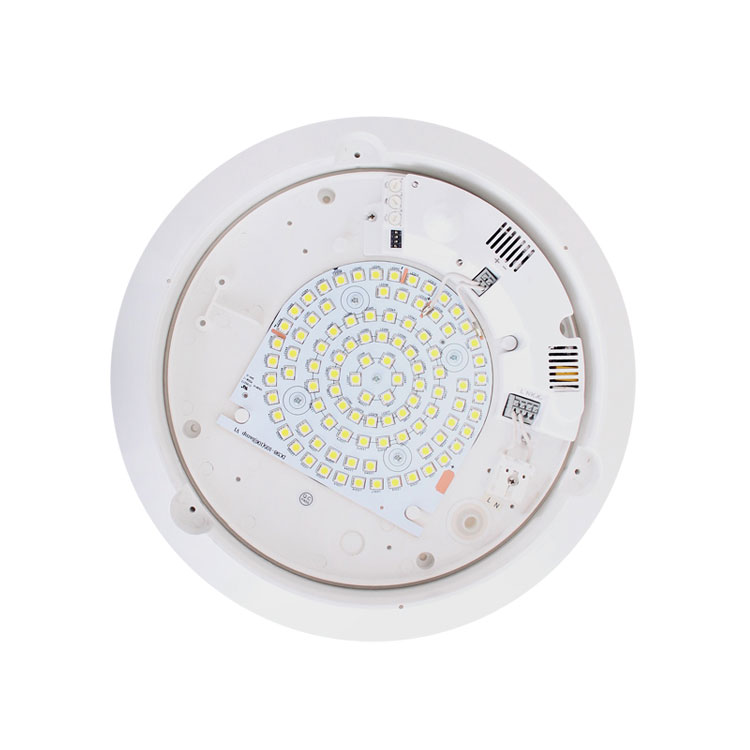

ランプ部
LED quanlity:98PCS
LED仕様：T5050

センサー情報

スペクトログラム

点灯時の光束は800lm以上で、60ワット白熱灯（約400lm）の2倍に相当します。

インストールの手順

注：以下の工具をご持参ください。

• ステップ 1 ネジを外してランプシェードを取り外します (次のように、製品は A と B の 2 つの部分に分離されます)。

• ステップ 2 ノブを理想的な状態に合わせます (図 2 参照)。

回路には4ビットコードスイッチがあり、以下を選択できます。

周囲の明るさが約 100LUX（冷たい光源）未満の場合、デバイスはライトをトリガーします。事前に設定された遅延時間が経過しても検出されない場合、ライトは 10% の明るさ状態になり、半分の明るさで検出されるまでこの状態を維持します。そうすれば、光はさらに明るくなります。

常時オン モード（電源が入っているときのみ有効）を事前に設定できます。つまり、ライトのオンまたはオフを制御する電源スイッチです。スイッチを短時間でオンまたはオフにすると、一般的な照明として機能します。スイッチを長時間オンにすると、ライトは約 6 時間常時点灯し、その後感知状態に入ります。スイッチをオンにしてからオンにすると、常時オン モードを再開できます。

検出範囲設定（感度）

リーチとは、センサーライトを高さ 2.5 メートルに取り付け、リーチ コントロールを反時計回りに完全に回して最小リーチ（半径約 1 メートル）を選択した後、地面に生成される多かれ少なかれ円形の検出ゾーンの半径を表すために使用される用語です。時計回りに回しきると、最大到達距離（半径約 10 メートル）が選択されます。

注: 上記の検出距離は、身長が 1.6 m ～ 1.7 m、中型の人が 1.0 ～ 1.5 m/秒の速度で移動した場合に得られます。人の身長、体型、移動速度が変化すると、検出距離も変化します。

場合によっては、ライトの感度には一定の偏差があります。

この製品を使用するときは、感度を必要な適切な位置に調整してください。製品の誤動作を避けるため、感度を最大に調整しないでください。誤った動作が原因で正常に動作しません。感度が高すぎるため、風に吹かれる葉やカーテン、小動物による誤った動作、および送電網や電気機器の干渉による誤った動作を簡単に検出できます。これらはすべて、製品が正常に動作しない原因となっています。
製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

金属またはガラス素材によるマイクロ波電磁場への反射により、検出距離が増加する可能性があります。したがって、適切な検出距離に達するまで感度を下げてください。エラー検出を避けるため、SENS ノブを最大値まで回さないでください。また、周囲の環境もエラー動作につながります。通過する自動車や風によってさまよう物体。製品は互いに 4 メートル以上離して設置する必要があります。そうしないと、製品間の干渉によりエラーが発生します。

時間設定

ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 14 秒（反時計回りに完全に回す）、最大 12 分（30 分）（時計回りに完全に回転）。この時間が経過する前に動きが検出されると、タイマーが再開されます。検出ゾーンの調整と歩行テストの実行には最短の時間を選択することをお勧めします。

注: ライトがオフになってから約 3 分かかります。再び動きの検出を開始できるようになるまで 1 秒。この時間が経過すると、動きに反応してのみライトが点灯します。

これは主に、信号が検出されてライトが自動点灯してからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、電子レンジセンサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検知範囲内に人がいる場合のみ。

調光設定

選択した光応答しきい値は、約 1000 から 1000 までの範囲で無限に設定できます。 10～2000ルクス。
反時計回りにいっぱいに回すと、約 10 ルクスでの夕暮れから夜明けまでの動作が選択されます。
時計回りにいっぱいに回すと、約 2000 ルクスの日光での動作が選択されます。検出ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

注: 3 つの機能ボタンを過度に調整しないでください。これは、3 つの機能ボタンがコンポーネントに直接接続されており、3 つのコンポーネントのそれぞれに小さなストッパーがあるためです。ボタンを最初から最後まで調整するときに、過度に回すとストッパーが損傷し、360 度の回転につながります。ノンストップで振り向く。調整範囲の制限は 270° です。これには注意してください。

• ステップ 3 製品のベースを天井に置き、穴あけマークを付けます (図 4 参照)。
• Step4 マークを付けた場所に製品を取り付けます (図 5 参照)。

• ステップ 5 プラスチック拡張ネジをドリルで開けた穴に打ち込みます (図 6 参照)。
• ステップ 6 電源線を線穴に通して配線に接続します (図 7 参照)。

接続配線図

K1とK2は1つのスイッチに相当し、LからK1に電気が流れ、K2から出力されます。 N のもう一方の端である laod に接続します。最大負荷は 200W(220V)です。

• ステップ 7 製品のベースを選択した場所にネジで固定します (図 8 参照)。

• ステップ 8 PC ランプシェードをネジでベースに固定します (図 9 参照)。

故障と解決策

注: このセンサーの高周波出力は 0.2mW 未満です。これは、携帯電話の送信電力または電子レンジの出力のわずか 5000 分の 1 です。

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。

●取り付けは専門業者にご確認下さい。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失につきましては、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子コンポーネントは一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。
設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
