レーダー移動センサーランプ

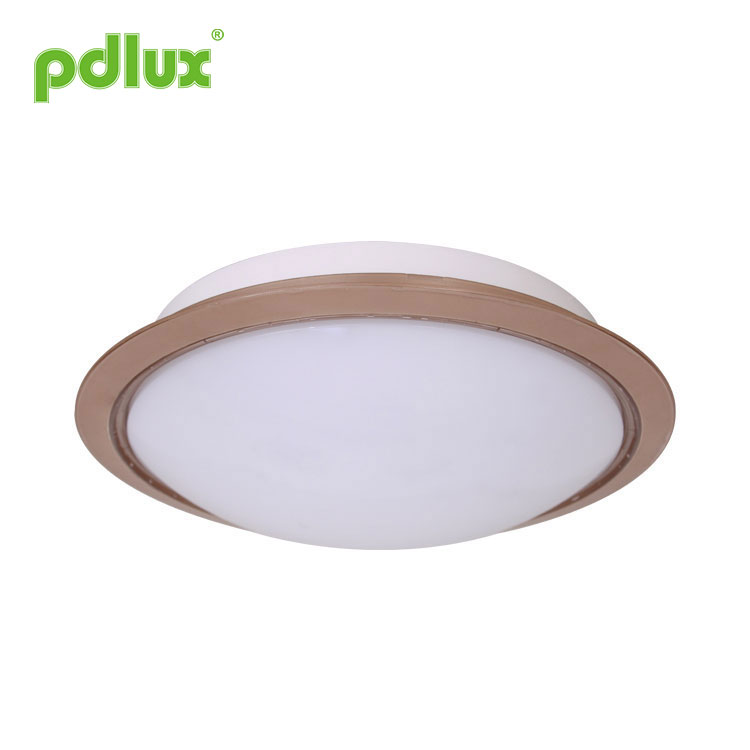

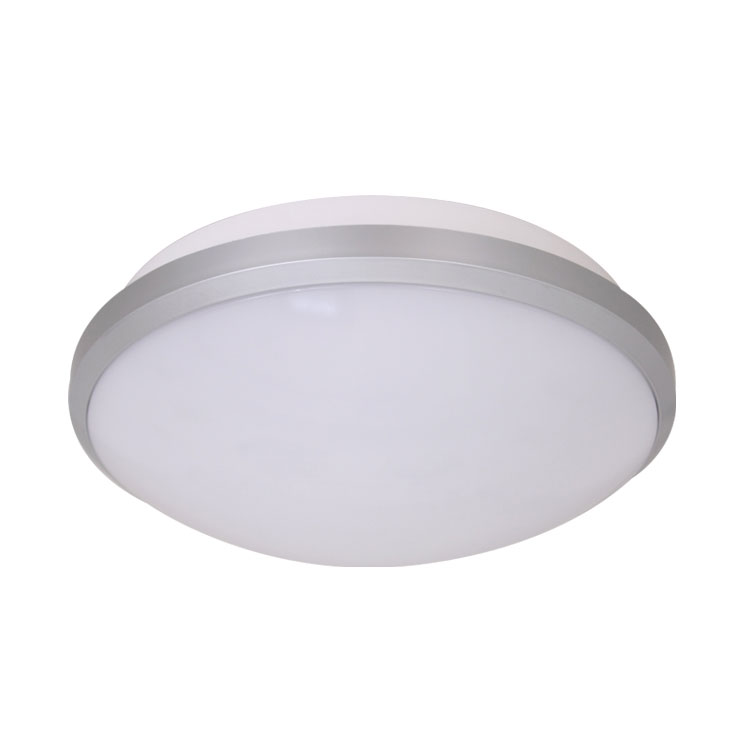

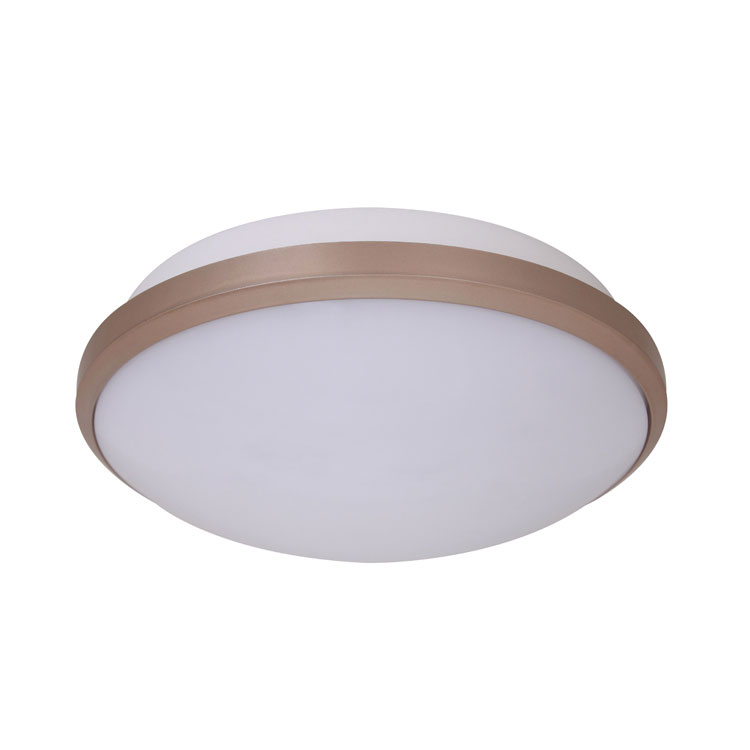

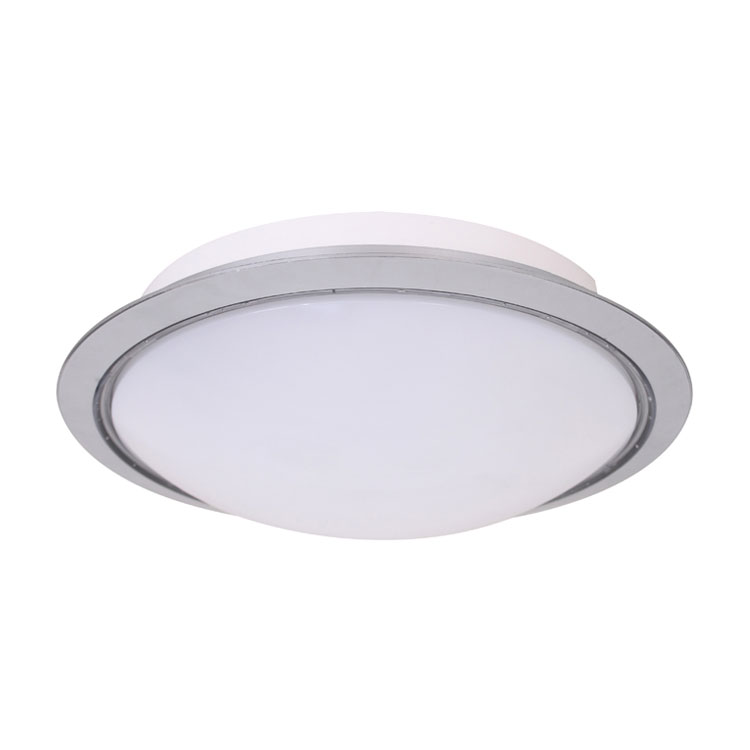

マイクロ波センサーランプ PD-LED2034 の説明書

まとめ

これはマイクロ波センサースイッチで制御されるLEDライトです。マイクロ波センサーはランプに組み込まれており、内部に120個の高輝度LEDがあり、総電力は19ワットです。点灯時の光束は 800 lm 以上で、60 ワットの白熱灯（約 400 lm）の 2 倍に相当します。マイクロ波センサースイッチは、音声スイッチ、赤外線センサースイッチに続く新しいタイプの自動スイッチです。この検出方法には、他のものと比較して以下の利点があります。1. 非接触検出、2. 悪環境に適しており、影響を受けません。温度、湿度、騒音、空気、塵埃、光…3.RF干渉能力、4.
送信出力はわずか0.3mWなので人体に害はありません。簡単設置+簡単配線。

この高感度の高度なセンサースイッチを照明制御に採用し、人が来ると自動的に照明が点灯し、外出すると自動的に消灯することができます。通路の階段、リビングルーム、寝室などに広く使用されているだけでなく、設置することもできます。バスルームで。

内蔵のマイクロ波センサースイッチはプラスチック、ガラス、木材を貫通できます。そのため、ガラスまたはプラスチックのシェルランプに取り付けることができます。これにより、エネルギー用のさまざまなスタイルの照明にマイクロ波センサースイッチを適用できます。
コントロール。現在、さまざまな好みを持つさまざまな人々のニーズを満たすために、さまざまなマイクロ波センサー LED ランプを提供できるようになりました。

このランプはいくつかの組み合わせで設計されています。つまり、センサーのない純粋な LED ランプです。センサー付き自動 LED ランプ。緊急機能であるバッテリーバックアップ付き自動 LED ランプ (PD-LED2034-D)。

各部の名称

仕様

電源: 100-240V/AC
電源周波数：50/60Hz
定格負荷:19W最大。
HF方式：5.8GHz
時間設定：8秒～12分（調整可能）
検出範囲: 1-10m (半径) (調整可能)
調光: 10-2000LUX(調整可能)
検出角度: 360°
送信電力: <0.3mW
スタンバイ電力: <0.9W
光束：850lm（温白色）
660lm（冷白色）
保護: クラス2
材質:本体:PC ランプシェード:PC
使用温度: -20~+55℃
設置高さ：2.5～3.5m（天井取付）
LED数量: 120個(T5050)

検出範囲設定（感度）

検知範囲とは、センサーライトを高さ 2.5 メートルに取り付けた後、地上に生成される多かれ少なかれ円形の検知ゾーンの半径を表すために使用される用語です。検知範囲コントロールを反時計回りに完全に回して最小検知範囲 (約) を選択します。半径 .1m）、時計回りに回しきって最大検出範囲（半径約 10m）を選択します。

注: 上記の検出範囲は、身長が 1.6 メートル〜 1.7 メートル、中央の人物で、速度が 1.0 〜 1.5 メートル/秒で移動する場合に得られます。人の身長、体型、移動速度が変化すると、検出範囲も変化します。
場合によっては、ライトの感度には一定の偏差があります。

製品に対する電力ネットワークのパルス干渉を防止するソリューション:
地域の干渉電力ネットワークの違いにより、干渉のパルスは不確実であるため、使用時に感度を最大値に調整することはお勧めしません。提案: 使用する適切な距離に感度を設置して調整してください。設定しないでください。誤操作を防ぐための最大感度。

注意: この製品を使用するときは、感度を必要な適切な位置に調整してください。間違った動きによって製品が正常に動作しなくなるのを避けるため、感度を最大に調整しないでください。感度が高すぎるため、間違った動作が検出されやすくなります。風に吹かれる葉やカーテン、小動物による動き、送電網や電気機器の干渉による間違った動きなどです。これらはすべて、製品が正常に動作しない原因となります。
製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

金属またはガラス素材によるマイクロ波電磁場への反射により、検出距離が増加する可能性があります。したがって、適切な検出距離に達するまで感度を下げてください。エラー検出を避けるため、SENS ノブを最大値まで回さないでください。また、周囲の環境によってもエラーアクションが発生する可能性があります。通過する自動車や風によってさまよう物体。製品は互いに 4 メートル以上離して設置する必要があります。そうしないと、製品間の干渉によりエラーが発生します。

感度ポテンショメータの適切な使用: 写真が示すように、ノブは感度の調整に特化しています。使用するとき、ユーザーはノブを中央に調整できます。もちろん、実際の使用の過程で、感度が問題ないと感じた場合は、 、調整する必要はありません。低いと感じる場合は、適切に高く調整してください。車の通過、風による物体の飛行など、環境によっては誤った動作が発生するため（図 2、図 3 参照）、感度が最大に調整されていないことをお勧めします。

時間設定

ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 8 秒（反時計回りに完全に回す）、最大 12 分（時計回りに完全に回す）。この時間が経過する前に動きが検出されると、タイマーが再開されます。検知ゾーンの調整と歩行テストの実行には最短の時間を選択することをおすすめします。

注: ライトがオフになってから約 3 分かかります。再び動きの検出を開始できるようになるまで 1 秒。この時間が経過すると、動きに反応してのみライトが点灯します。

これは主に、信号が検出されてライトが自動点灯してからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検出範囲内に人間がいる場合のみ。

警告: 取り付けテストの過程では、センサーランプから離れてください。ユーザーまたはテストスタッフを検出するとセンサーランプが点灯します。

テストするときはセンサーランプから一定の距離を保ってください。そうしないと、検出範囲内であなたを検出するとセンサーランプが点灯します。

調光設定

選択した光応答しきい値は、約 1000 から 1000 までの範囲で無限に設定できます。 10～2000ルクス。反時計回りに完全に回すと、約 10 ルクスでの夕暮れから夜明けまでの動作が選択されます。時計回りに完全に回すと、約 2000 ルクスの日光下での動作が選択されます。検出ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

LUXノブは、センサーによって点灯できるセンサーランプを調整するために使用されます。また、お客様のニーズに応じて適切な場所を選択できます。

光トランスデュースの位置を日光が見える位置に変更します。

注: 3 つの機能ボタンを過度に調整しないでください。

1. 設置の際はお子様の手の届かないところに保管してください。
2. 高温多湿の場所への設置は避けてください。
3. 取り付ける前に電源を切ってください。

• Step1 ランプを A と B の 2 つの部分に分離します。

• Step2 ノブを回して理想的な状態にします
(上記の FUNCTION 部分に従って設定を定義してください。)
・Step3 製品のベースを天井に当てて穴あけ跡を付けます。
・Step4 印を付けた位置に製品を取り付けます。
• ステップ 5 ドリルで開けた穴にプラスチックの拡張ネジを打ち込みます。
・Step6 電源線を線穴に通して配線します。
• Step7 製品のベースを選択した場所にネジで固定します。
• ステップ 8 ランプシェードを時計回りに回転させてベースに入れます。インストールが完了しました。

故障と解決策

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。

●取り付けは専門業者にご確認下さい。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失につきましては、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
