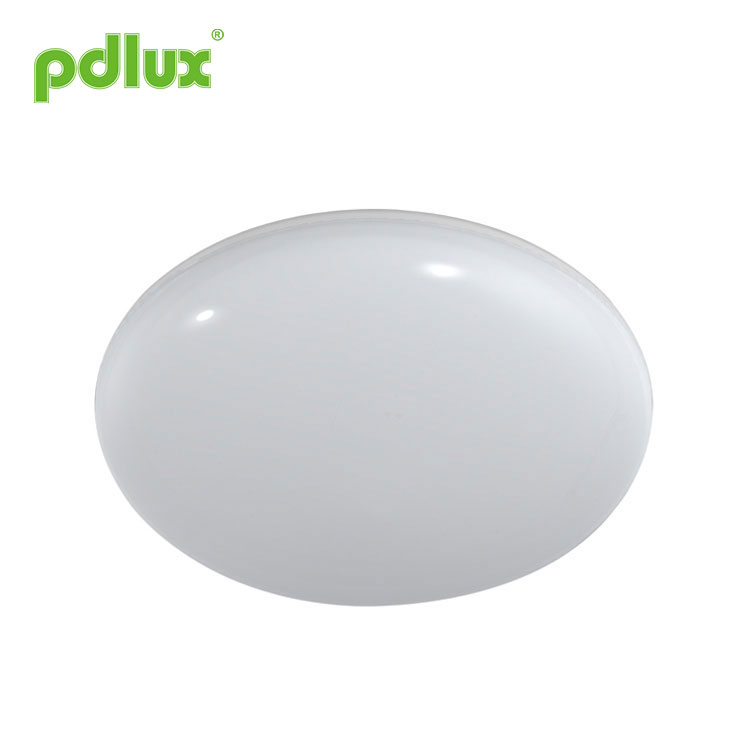

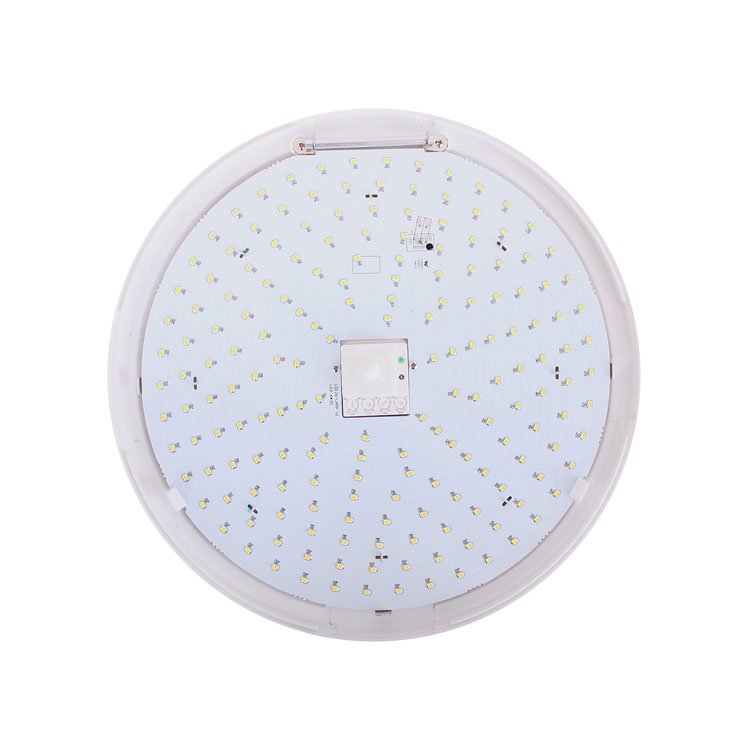

丸型アクリルシーリングランプ

マイクロ波センサーランプ PD-LED2036MDS の説明書

まとめ

これは、完全に新しく設計された一種のインテリジェント天井取り付けマイクロ波センサー LED ランプです。点灯時の光束は 1100 lm 以上で、60 ワットの白熱灯 (約 400 lm) の 3 番目に相当します。廊下、洗面所、エレベーター ロビーなどに広く適用されています。システムは安定性と省エネの利点を強化します。 MCU は各回路を自動検査し、検出された情報を合理的な方法で管理します。信号が検出されない場合、システムは省電力モードを開始し、電力出力を徐々に下げます。最小出力は最大値の 10 分の 1 であり、これにより大幅に消費電力が削減され、発熱体の温度が低下し、高温による LED 光の損失が減少します。したがって、製品の信頼性が向上し、寿命が延びます。

この製品は 2 つの構成で設計されています。1 つは緊急時に電力を供給する機能を備えたセンサー ランプで、もう 1 つは緊急機能のないインテリジェント センサー ランプです。実際のニーズに応じて購入できます。しかし、ほとんどの場合、前者を選択することが必要かつ賢明です。時折起こる停電がトラブルや危険を引き起こす可能性があるためです。

仕様

電源：100-240V/AC 50/60Hz
LED定格：最大16W
HF方式：5.8GHz
力率: >0.9
送信電力: <0.3mW
スタンバイ電力: <0.9W
光束：1100lm（温白色）
1100lm（冷白色）
時間設定：8秒～12分（調整可能）
検出範囲: 1-8m (半径) (調整可能)
調光: 10-2000LUX(調整可能)
検出角度: 360°
設置高さ：2.5～3.5m（天井取付）
材質: ボーデン: PC ランプシェード: PC
保護:IP43、クラス2
LED数量: 180個(T2835)
動作温度:-10-+55℃

センサー情報

設定方法：ポテンショメータ

ニーズを満たすまでに値を調整するのに時間がかかる場合があります。

時間設定

ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 8 秒（反時計回りに完全に回す）、最大 12 分（時計回りに完全に回す）。この時間が経過する前に動きが検出されると、タイマーが再開されます。検知ゾーンの調整と歩行テストの実行には最短の時間を選択することをおすすめします。

注：ライトが消灯してから約 3 分かかります。再び動きの検出を開始できるようになるまで 1 秒。この時間が経過すると、動きに反応してのみライトが点灯します。

これは主に、信号が検出されてライトが自動オンになり、ライトが自動オフになるまでの遅延時間を調整するためのものです。設置と生産を便利にするために、最初に電気を入れた後、最初の3回の検出遅延は3秒になり、その後通常モードに入ります（特定の遅延時間はポテンショメーターの影響を受けます）。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検知範囲内に人がいる場合のみ。
警告: 取り付けテストの過程では、センサーランプから離れてください。ユーザーまたはテストスタッフを検出するとセンサーランプが点灯します。

テストするときはセンサーランプから一定の距離を保ってください。そうしないと、検出範囲内であなたを検出するとセンサーランプが点灯します。

調光設定

選択した光応答しきい値は、約 1000 から 1000 までの範囲で無限に設定できます。 10～2000ルクス。反時計回りに完全に回すと、約 10 ルクスでの夕暮れから夜明けまでの動作が選択されます。時計回りに完全に回すと、約 2000 ルクスの日光下での動作が選択されます。検出ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

設置場所:
センサーランプには光トランスデューサーが存在するため、光トランスデューサーは日光が十分に当たる場所に保管する必要がありますが、一方で、他の光源を避ける必要があります。そうしないと、光トランスデューサーが環境に対して不適切な判断を行うことになります。光線。
設置場所、ルクスなどのさまざまな顧客のニーズにより、ポテンショメータノブの位置は異なります。使用する場合、ニーズを満たすために何度も調整する必要がある場合があります。
光トランスデュースの位置を日光が見える位置に変更します。

検知範囲設定(感度)

検知範囲とは、センサーライトを2.5mの高さに取り付けた後、地面に生成される多かれ少なかれ円形の検知ゾーンの半径を表すために使用される用語です。検知コントロールを反時計回りに完全に回して最小検知範囲（半径約1m）を選択します。 )、時計回りに完全に回すと、最大検出範囲 (半径約 8m) が選択されます。

注: 上記の検出範囲は、身長が 1.6 メートル〜 1.7 メートル、中央の人物で、速度が 1.0 〜 1.5 メートル/秒で移動する場合に得られます。人の身長、体型、移動速度が変化すると、検出距離も変化します。

注意: この製品を使用するときは、感度を必要な適切な位置に調整してください。間違った動きによって製品が正常に動作しなくなるのを避けるため、感度を最大に調整しないでください。感度が高すぎるため、間違った動作が検出されやすくなります。風に吹かれる葉やカーテン、小動物による動き、送電網や電気機器の干渉による間違った動きなどです。これらはすべて、製品が正常に動作しない原因となります。
製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

金属またはガラス素材によるマイクロ波電磁場への反射により、検出距離が増加する可能性があります。したがって、適切な検出距離に達するまで感度を下げてください。
エラー検出を避けるため、SENS ノブを最大値まで回さないでください。また、周囲の環境によってもエラーアクションが発生する可能性があります。通過する自動車や風によってさまよう物体。製品は互いに 4 メートル以上離して設置する必要があります。そうしないと、製品間の干渉によりエラーが発生します。

感度ポテンショメータの適切な使用方法: 写真が示すように、ノブは感度の調整に特化しています。使用するとき、ユーザーはノブを中央に調整できます。もちろん、実際の使用の過程で、感度が問題ないと感じた場合は、 、調整する必要はありません。低いと感じる場合は、適切に高く調整してください。車の通過、風による物体の飛行など、環境によっては誤った動作が発生するため (図 4、図 5 参照)、感度が最大に調整されていないことをお勧めします。

注: 3 つの機能ボタンを過度に調整しないでください。これは、3 つの機能ボタンがコンポーネントに直接接続されているためです。3 つのコンポーネントのそれぞれに小さなストッパーがあり、ボタンを最初から最後まで調整するときに、過度に回すとストッパーが損傷し、360 度の回転につながります。ノンストップで振り向く。調整範囲の制限は 270° です。これに注意してください。

調光可能な照明の割合

10%～30%の範囲で定義できます。周囲の光が 70 ルクス未満になると、システムは調光モードを開始します。遅延時間中に信号が検出されない場合は、パーセント照明に入ります。信号を検出すると100％点灯に回復します。周囲の光が 100 ルクスを超えると、調光モードが自動的に終了します。調光モードはデジタル的に独立して機能します。

ノブを最小値に調整すると、DIM 機能がオフになります。
ノブを他の値に調整すると、DIM 機能がオンになります。

例: ランプが部屋に設置されており、DIM 機能がオンになっています。
部屋に人がいない場合、ランプの残存輝度は 30% 未満になります（残存輝度は DIM ノブで調整できます）。痕跡の明るさは周囲の光が 70LUX を超えるまで点灯し続けますが、周囲の光が 70LUX を超えると痕跡の明るさはオフになります。
なぜ70LUXなのかという疑問があるかもしれません。周囲の光が 70 LUX を超える場合、痕跡の明るさを必要とせずに、より鮮明に見えるため、痕跡の明るさをオフに設定します。 70LUX は「工場出荷時の設定」です。生産前にお客様の要件に応じて調整できます。

インストールの手順

・Step2 ノブを回して理想的な状態にします。
(上記の FUNCTION 部分に従って設定を定義してください。)
• ステップ 3 ランプシェードのネジを外し、ランププレートを開いて取り付け穴を露出させます (図 6 参照)。

• ステップ 4 製品のベースを天井に置き、穴あけマークを付けます。(図 7 参照)。
• Step5 マークを付けた位置に製品を取り付けます（図 8 参照）。

• ステップ 6 ドリルで開けた穴にプラスチックの拡張ネジを打ち込みます (図 9 参照)。

私たちのランプには同期機能があり、「マスターとサーバント」機能とも呼ばれます。
「マスター」はセンサーランプあり、「サーヴァント」はセンサーランプなし
「マスター」ランプが点灯すると、「サーヴァント」ランプも追従して点灯します。
「マスター」ランプが消灯すると「サーヴァント」も追従して消灯します。

この機能が必要な場合の接続方法は次のとおりです。
Nはマスターとサーバント(N並列)、Lはマスター、L'はサーバントを表します。

・Step7 電源線を線穴に通して配線します。
ランプの底部と側面にはそれぞれ 2 つの配線穴があり、アクセス端子のいずれかを選択します。(図 10 参照)
• Step8 製品のベースを選択した場所にネジで固定します。

・Step9 ランププレートをかぶせます。
• Step10 回転し、ベース上の煙突をカバーします。

• 標準の取り付けアクセサリの取り付けプロセスを使用します (図 12 参照)。

故障と解決策

注: このセンサーの高周波出力は 0.3mW 未満です。これは、携帯電話の送信電力または電子レンジの出力の 3300 分の 1 にすぎません。

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。

●取り付けは専門業者にご確認下さい。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失につきましては、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子コンポーネントは一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。
設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
