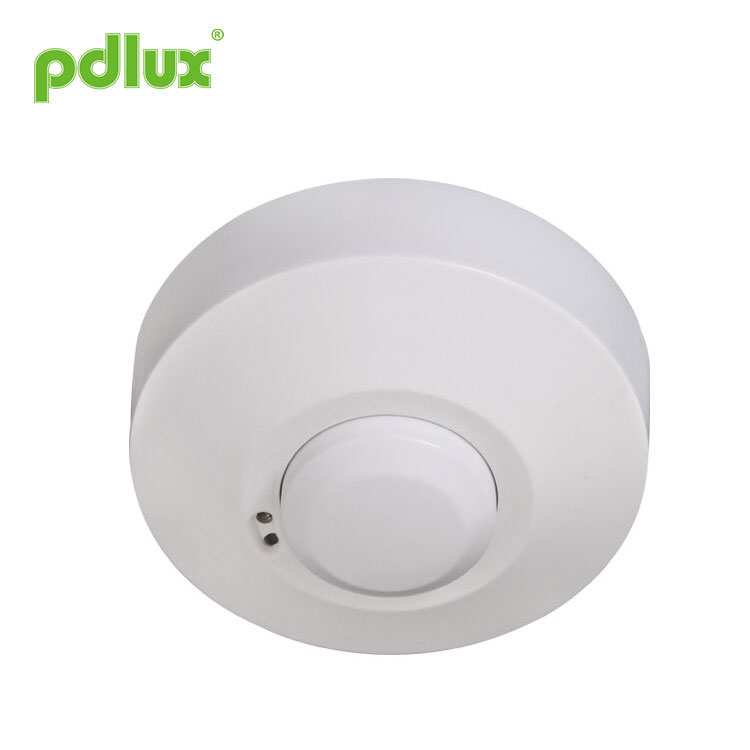

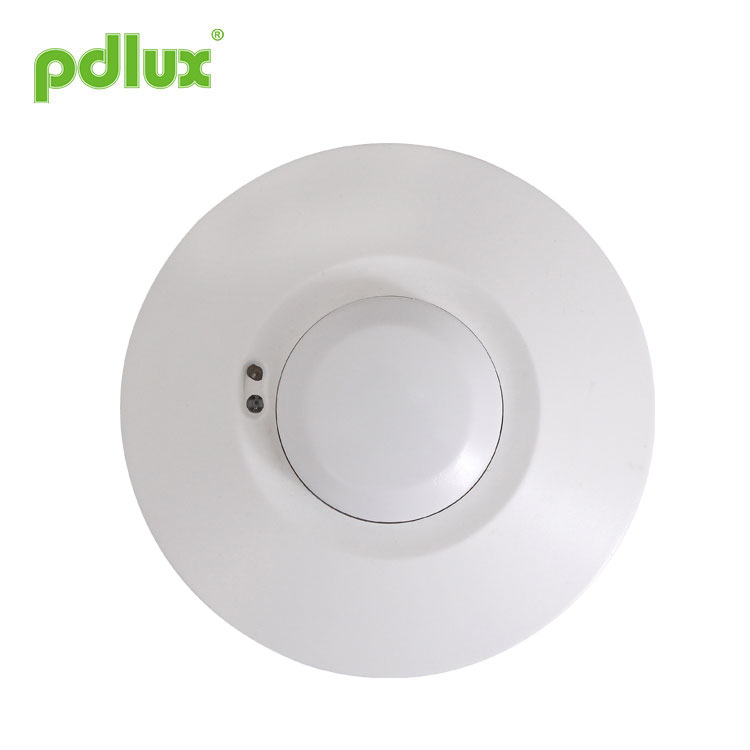

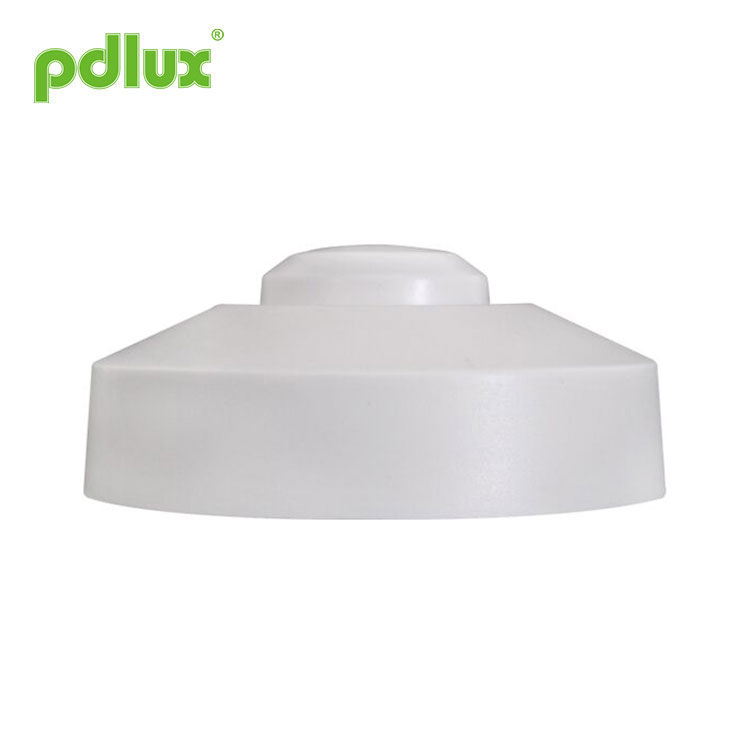

円形マイクロ波センサーモーションディテクタ
円形マイクロ波センサーモーション検出器はマイクロ波ドップラー効果に基づいています。、 かもね
自動制御スイッチ、セキュリティシステム、ATMの自動ビデオ制御システムとして広く使用されています。
その他の自動誘導制御領域。この検出方法は、従来のものと比較して以下の利点があります。
その他: 1. 非接触検出、2. 悪環境に適しており、温度、湿度の影響を受けず、
ノイズ、空気、塵、光…3.RF干渉能力、4.送信電力わずか0.2mW、人体に害を与えません。
体。簡単設置+簡単配線。高度な処理だけでなく、適切なマイクロプロセッシングインテグレータを使用しています。
感度と検出範囲が広く、非常に信頼性の高い作業で、エラー率が非常に低く、安定して検出できます。
動作温度範囲：-15〜+70℃。
お問い合わせを送信
当社の工場から丸型マイクロ波センサーモーション検出器を安心してご購入いただけます。最高のアフターサービスとタイムリーな納品を提供します。MCU を使用してスイッチ情報を正確に計算し、正弦波のゼロ点でリレーがオンになるように正確に制御して、各負荷をオンにします。正弦波のゼロ点では、正弦波高電圧がオンになったときに従来の制御モードによって引き起こされる突入電流の問題、特に高電圧の影響下で大容量コンデンサによって生成される大電流損傷リレーが回避されます。負荷時の電圧。
現在の電気負荷の多様化により、特に LED ランプ、省エネランプ、蛍光灯にはすべて異なる静電容量のコンデンサが搭載されています。これはリレーにとっては災難だ。 50W LED ランプは 80～120A のサージ電流を生成することがあります。
10A の通常のリレーは突入電流の 3 倍しか耐えられず、数日または数回でリレーが故障する可能性があります。これが、市販されている従来のセンサーの寿命が短く、負荷電流が小さい理由です。
この問題を克服するために、この製品は高度なデジタル精密計算を採用し、正弦波がゼロ電位のときに負荷をオンにすることで、負荷サージ電流の問題を解決し、負荷容量を大幅に強化し、製品の耐用年数を延ばします。
量産センサー技術の最新の制御方式により、あらゆる負荷を簡単に制御できます。中級～高級品です。従来のバージョンと比較してコストは増加しますが、製品の信頼性と寿命は大幅に向上しています。この製品は安心を選択すること、安全を選択することと同じです。
注記：
|
このセンサーの高周波出力は 0.2mW 未満です。これはわずか 1 回の出力です。 携帯電話の送信出力や電子レンジの出力の5000程度。 |
|
仕様
|
電源： |
AC220-240V 50/60Hz |
|
送信電力: |
<0.2mW |
|
定格荷重: |
1200W。あらゆる負荷 |
|
設置場所: |
屋内、天井取り付け |
|
検出角度: |
360° |
|
検知範囲（22℃）： |
1～8m(半径)(調整可能) |
|
時間設定： |
8秒～12分（調整可能） |
|
光のコントロール: |
2~2000LUX(調整可能) |
|
作業温度： |
-15℃～+70℃ |
|
HFシステム: |
5.8GHz CW電波、ISM帯 |
センサー情報
インストール
1. お子様の手の届かないところに保管してください。
2. 火気・高温・多湿の場所を避けて設置してください。
3. 電源コードのアクセスを遮断するときに確認してください。
1. 上部カバーを反時計回りに回して取り外し (図 1 を参照)、中間カバーを固定している 2 本のネジを締めます (図 2 を参照)。
天井にある既存の配線に注意しながら、ベースを天井に当ててドリル穴に印を付けます（図3を参照）。
ドリルで穴を開け、壁プラグ (直径 6 mm) を挿入します (図 4 を参照)。
電源線と負荷線をベースの穴に通します(図5を参照)。
ベースを所定の位置にねじ込みます(図6を参照)。
6. 接続線マークに従って、主電源と負荷線を接続端子に接続します。
7. 中央のカバーを閉じて (図 6 を参照)、ノブを設定に合わせます。
ガラスシェードを取り付け、時計回りに回します(図6参照)。

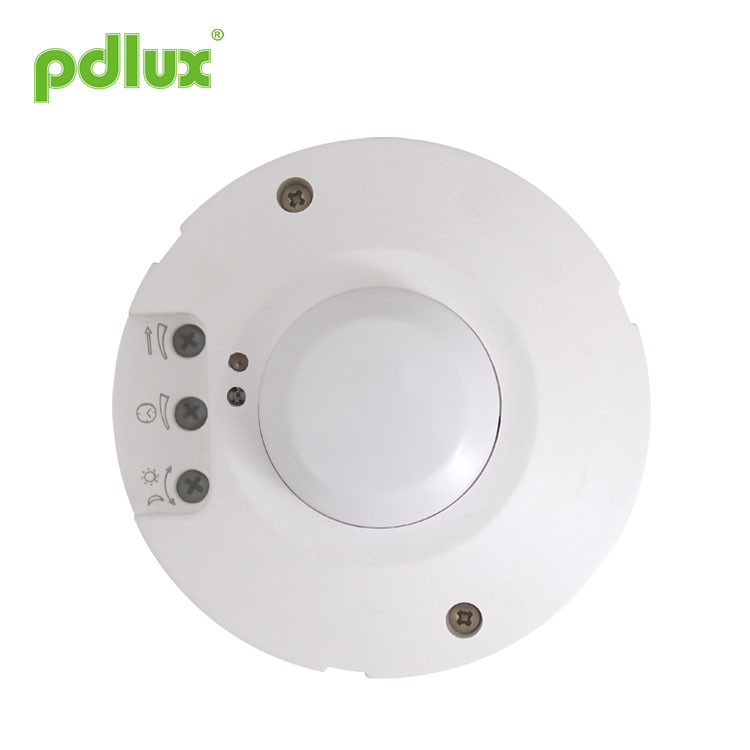

コントロールノブ
|
検出範囲設定（感度） |
検出範囲は、多かれ少なかれ円形の半径を説明するために使用される用語です。 センサーライトを高所に設置した後に地上に生じる検知ゾーン 2.5m の場合、検出コントロールを反時計回りに完全に回して最小検出を選択します 範囲 (半径約 1m)、時計回りに回しきって最大検出範囲を選択します （半径約8m）。 |
|
|
注: 上記の検出範囲は、次の範囲にいる人の場合に得られます。 体高は1.6m～1.7mの中型で、移動速度は1.0～1.5m/秒。人の場合 身長、体型、移動速度が変化すると、検知範囲も変化します。
必要な位置にある場合は、感度を最大に調整しないでください。 誤った動作により製品が正常に動作しません。感度が低いため、 高すぎると、葉やカーテンが風に吹かれて間違った動きが検出されやすくなります。 小動物、送電網と電気の干渉による誤った動き 装置。これらはすべて製品が正常に動作しない原因となります。
適切に設定してからテストします。 |
||
|
時間設定 |
ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 8秒 (反時計回りにいっぱいに回す)、最大 12 分 (時計回りにいっぱいに回す)。 この時間が経過する前に動きが検出されると、タイマーが再スタートします。 検出調整には最短の時間を選択することをお勧めします ゾーンを設定し、歩行テストを実行します。 |
|
|
注: ライトがオフになってから約 3 分かかります。できるようになる1秒前 再び動きの検出を開始します。ライトは次の時間にのみ点灯します。 この期間が経過すると、動きに対する反応が鈍くなります。 |
||
|
調光設定 |
選択した光応答しきい値は、約 1000 から 1000 までの範囲で無限に設定できます。 2～2000ルクス。 反時計回りにいっぱいに回すと、約 2 ルクスでの夕暮れから夜明けまでの動作が選択されます。 時計回りにいっぱいに回すと、約 2000 ルクスの日光での動作が選択されます。 T検出を調整するときは、ノブを時計回りに完全に回す必要があります ゾーンを設定し、日光の下で歩行テストを実行します。 |
|
|
注: 3 つの機能ボタンを過度に調整しないでください。あれは 3 つの機能ボタンがコンポーネントに接続されていたため、 直接、3 つのコンポーネントのそれぞれに小さなストッパーがあります。 ボタンを最初から最後まで調整すると、回しすぎるとダメージを受けます ストッパーを解除し、360°ノンストップターンへ導きます。調整 範囲制限は 270° です。これに注意してください。 |
||
トラブルシューティング
|
故障 |
原因 |
療法 |
|
負荷がかからなくなる |
間違った調光設定が選択されました |
設定を調整する |
|
負荷が間違っています |
負荷を変更する |
|
|
電源スイッチをオフにする |
スイッチをつける |
|
|
ロード作業は常に行われます |
ロード作業は常に行われます |
ゾーン設定を確認する |
|
識別可能な動作を伴わない負荷作業
|
センサーが検出用に取り付けられていない 確実に動く |
エンクロージャをしっかりと取り付ける |
|
動きが発生したが特定されなかった センサーによる（壁の後ろの動き、 小さなオブジェクトの即時の動き ランプ付近など） |
ゾーン設定を確認する |
|
|
にもかかわらず負荷が動作しません 動き |
急激な動きが抑制されている 誤動作を最小限に抑えるために 設定したゾーンが小さすぎます |
ゾーン設定を確認する |
警告！
専門の設置業者にご確認ください。
取り付け、取り外し作業の前に電源を切ってください。
安全のため必ず電源を切ってください。
誤った操作により損失が発生した場合、メーカーは一切の責任を負いません
