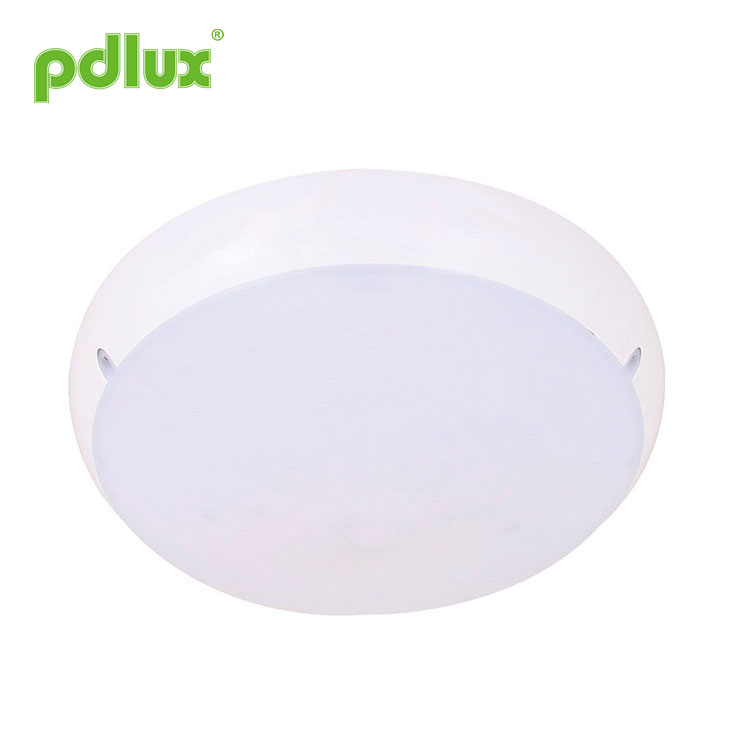

表面実装丸型 LED シーリングライト

PD-LED-205-ADC マイクロ波センサー ライトの説明

まとめ

これは、緊急時の電源供給機能を備えた、新しく設計されたインテリジェントな天井取り付け型マイクロ波センサー LED ライトです。照明は AC 直接電源またはバッテリー バックアップによって自動管理されます。つまり、停電時にはバッテリー バックアップが 3.5 ワットの電力供給を担当します。点灯時の光束は 2300 lm 以上で、60 ワットの白熱灯 (約 400 lm) の 4 倍に相当します。 バッテリー バックアップにより、3 時間以上継続的に電力を供給でき、センサーの省エネ モードではさらに長く電力を供給できます。廊下、洗面所、エレベーターロビーなどに広く使用されています。 この製品は 2 つの構成で設計されています。1 つは緊急時に電力を供給する機能を備えたセンサーランプで、もう 1 つは緊急機能のないインテリジェントセンサーランプです。実際のニーズに応じて購入できます。しかし、ほとんどの場合、前者を選択することが必要かつ賢明です。時折起こる停電はトラブルや危険を引き起こす可能性があるためです。

仕様

電源:120-277VAC、50/60Hz
LED定格：最大24W（AC）
最大3.5W(DC)
充電電力: 最大 4W 未満 (消灯および点灯)
スレーブ容量：最大100W
使用温度: -20〜+55℃
HF方式：5.8GHz
バッテリー: 7.4V / 2000mAH リチウム電池
連続照射時間: ≥180min
送信電力: <0.2mW
時間設定：10秒～30分（可変）
検出範囲: 2-10m (半径) (調整可能)
調光: 10-2000LUX(調整可能)
検出角度: 360°
力率：0.9
光束: 2200lm(3000K) 2300lm(4000K)
設置高さ：2.5～3.5m（天井取付）
ランプ部
LED数量: 144個

エマージェンシー機能

情報センサー

関数
パーセンテージ明るさモード
右側の説明に従って、ダイヤル スイッチを使用して LUX 標準 (<100LUX または <200LUX) を選択して、明るさの割合をトリガーできます。周囲の明るさが約 100LUX または 200LUX 未満の場合、事前設定された遅延時間内に信号が検出されない場合、ランプは 0% ～ 30% の明るさモードに入り、信号が検出されるまで維持されます。ボタンを使用して明るさの割合を調整できます。ボタンを 1 回押すと、明るさが 10% 増加し、動作インジケーターが 1 回点滅します。明るさが 30% になったら、ボタンを 1 回押すと、明るさ 0% に戻ります。半輝度モードでは、環境光が光制御値に達して終了すると、半輝度モードは自動的に終了します。

インジケーター機能
赤色のインジケータ— AC 電源インジケータ: AC 電源に接続すると、インジケータが点灯します。
オレンジ色のインジケーター 充電インジケーター : 充電中はインジケーターが点灯し、フル充電されると消灯します。
緑色のインジケーター - フル充電インジケーター : バッテリーがフル充電され、インジケーターが点灯します。
障害指示: 充電インジケーターが常に点灯。フル充電インジケーターが点滅します。つまり、バッテリーがないか、バッテリーが故障しています。

スペクトログラム

設定方法 1: ポテンショメータ
ニーズを満たすまでに値を調整するのに時間がかかる場合があります。

(1)検出範囲（感度）の設定

検知範囲とは、センサーライトを高さ2.5mに取り付けた後、リーチコントロールを反時計回りに完全に回して最小到達距離（半径約2m）を選択した後、地面に生成される多かれ少なかれ円形の検知ゾーンの半径を表すために使用される用語です。 、時計回りに回しきって最大到達範囲 (半径約 10m) を選択します。

注: 上記の検出距離は、身長が 1.6 m ～ 1.7 m、中型の人が 1.0 ～ 1.5 m/秒の速度で移動した場合に得られます。人の身長、体型、移動速度が変化すると、検出距離も変化します。
場合によっては、ライトの感度には一定の偏差があります。

注意：この製品を使用するときは、葉やカーテンの吹き飛ばし、小動物、または電力の干渉による誤った動きの容易な検出による異常反応を避けるために、感度（検出範囲）を適切な値に調整してください。送電網と電気機器。上記すべてにより、エラー反応が発生します。製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

注意: 2 台以上の電子レンジを一緒に設置する場合は、互いに 4 メートル離す必要があります。そうしないと、電子レンジ間の干渉によりエラー反応が発生します。

(2)時刻設定

ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 10秒(反時計回りに回しきる)、最長30分(時計回りに回しきる)。
この時間が経過する前に動きが検出されると、タイマーが再スタートします。検知ゾーンの調整と歩行テストの実行には最短の時間を選択することをおすすめします。

注: ライトがオフになってから約 3 分かかります。再び動きの検出を開始できるようになるまで 1 秒。この時間が経過すると、動きに反応してのみライトが点灯します。

これは主に、信号が検出されてライトが自動点灯してからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検出範囲内に人間がいる場合のみ。

(3)調光設定

選択した光応答しきい値は、約 10 ～ 2000LUX の範囲で無限に設定できます。反時計回りに完全に回すと、約 10 ルクスでの夕暮れから夜明けまでの動作が選択されます。時計回りにいっぱいに回すと、約 2000lux の太陽光での動作が選択されます。検出ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

注: 3 つの機能ボタンを過度に調整しないでください。これは、3 つの機能ボタンがコンポーネントに直接接続されているためです。3 つのコンポーネントのそれぞれに小さなストッパーがあり、ボタンを最初から最後まで調整するときに、過度に回すとストッパーが損傷し、360 度の回転につながります。ノンストップの方向転換。調整範囲の制限は 270° です。これに注意してください。

1、揺動体上に設置するとエラー反応を起こします。
2、風で揺れるカーテンはエラー反応を引き起こします。設置場所に合わせてお選びください。
3、交通量の多い場所に設置するとエラー反応が発生します。
4、近くの機器から発生する火花はエラー反応を引き起こす可能性があります。

インストールの手順

私たちのランプには同期機能があり、「マスターとサーバント」機能とも呼ばれます。
「マスター」はセンサーランプあり、「サーヴァント」はセンサーランプなし
「マスター」ランプが点灯すると、「サーヴァント」ランプも追従して点灯します。
「マスター」ランプが消灯すると「サーヴァント」も追従して消灯します。
この機能が必要な場合の接続方法は次のとおりです。
Nはマスターとサーバント(N並列)、Lはマスター、Kはサーバントを表します。

故障と解決策

FCC 声明

1. このデバイスは FCC 規則のパート 15 に準拠しています。操作には次の 2 つの条件が適用されます。
(1) このデバイスは有害な干渉を引き起こす可能性はありません。
(2) このデバイスは、望ましくない動作を引き起こす可能性のある干渉を含め、受信するあらゆる干渉を受け入れる必要があります。
2. コンプライアンスの責任を負う当事者によって明示的に承認されていない変更または修正を行うと、機器を操作するユーザーの権限が無効になる可能性があります。

注: この機器はテストされ、FCC 規則のパート 15 に従ってクラス B デジタル デバイスの制限に準拠していることが確認されています。これらの制限は、住宅設備における有害な干渉に対する合理的な保護を提供するように設計されています。

この機器は使用を生成し、無線周波数エネルギーを放射する可能性があるため、指示に従って設置および使用しない場合、無線通信に有害な干渉を引き起こす可能性があります。ただし、特定の設置環境で干渉が発生しないという保証はありません。この機器がラジオまたはテレビの受信に有害な干渉を引き起こす場合（機器の電源をオフにしてからオンにすることで判断できます）、ユーザーは次の 1 つ以上の手段で干渉を修正することを試みることをお勧めします。

● 受信アンテナの向きを変えるか、位置を変更します。
● 機器と受信機間の距離を離してください。
● 受信機が接続されている回路とは別の回路のコンセントに機器を接続します。
● 販売店または経験豊富なラジオ/テレビ技術者に相談してください。

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合は、経験豊富な技術者が同じ定格の LED を使用して修理する必要があります。

1.工場出荷時、バッテリーは外されています。ご使用の際はバッテリーを接続してください。
2.製品を使用しない場合、または製品を長期間保存しない場合は、バッテリーを取り外してください。
3.必要に応じて、同じモデルのバッテリーを選択して交換することをお勧めします。

●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じたいかなる損害についても、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子コンポーネントは一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。
設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。

この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
