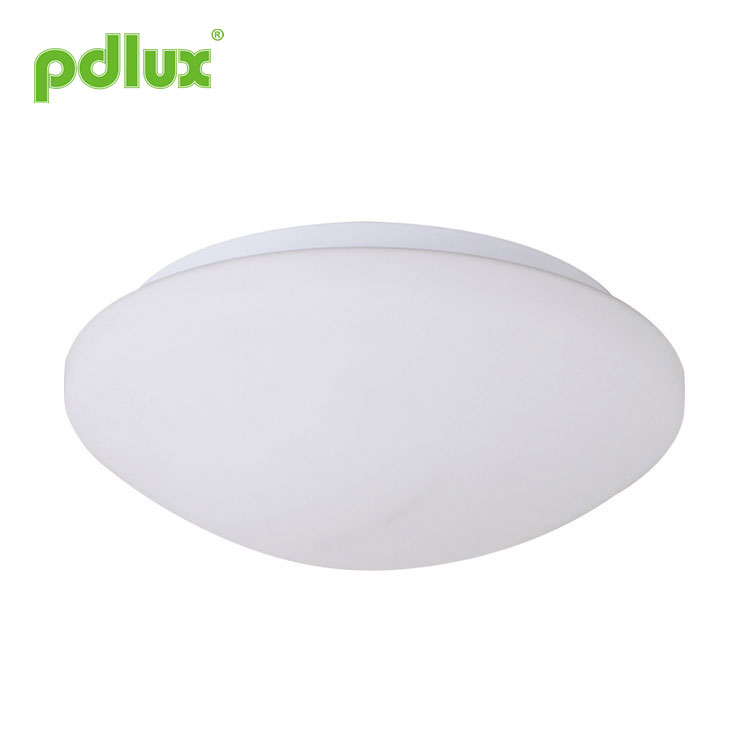

表面実装パネルランプ LED シーリングライト
当社の工場から表面実装パネルランプ LED シーリングライトを安心してご購入いただけます。最高のアフターサービスとタイムリーな配達を提供します。
モデル:PD-LED2006-ADS-N
お問い合わせを送信
マイクロ波センサー ランプ PD-LED2006-ADS-N の説明書
まとめ
これは、新設計のインテリジェント天井取り付けマイクロ波センサー LED ランプです。常時、常時、停電非常用電源機能がありました。照明は、AC 直接電源またはバッテリー バックアップによって自動管理されます。つまり、停電時には、バッテリー バックアップが 3.7 ワットの電力供給を担当します。バッテリーモジュール選択スイッチ内の緊急モデルの明るさを通じて、バックアップバッテリーの持続可能な電力供給は3時間または6時間以上(ユーザーは必要に応じて3時間または6時間の照明ニーズを選択できます。学校、オフィス、学校などに広く適用されています)市場、廊下、洗面所、エレベーターロビーなど。
この製品は 2 つの構成で設計されています。1 つは緊急時に電力を供給する機能を備えたセンサーランプで、もう 1 つは緊急機能のないインテリジェントセンサーランプです。実際のニーズに応じて購入できます。しかし、ほとんどの場合、前者を選択することが必要かつ賢明です。時折起こる停電はトラブルや危険を引き起こす可能性があるためです。
仕様
電源: 220-240VAC
電源周波数:50Hz
HF方式:5.8GHz
定格LED: 16W-18W最大。
待機電力:最大0.5W
非常照明電力:最大3.7W。 (直流)
充電電力: 最大6W。
待機時照明電力: 1:0%
2: 1.5W (明るさ10%)
3: 2W (明るさ20%)
4: 2.8W (明るさ30%)
バッテリー: 7.4V / 2000mAH リチウム電池 (18650x2PCS)
使用温度:-20〜+55℃
連続点灯時間: ≥180min (3.7W)
≥360分 (1.8W)
(バッテリー電源時)
時間設定:6秒~12分(調整可能)
検出範囲: 1-7m (半径) (調整可能)
(設置高さ:2.5m)
光制御: 10LUX-昼光色(調整可能)
検出角度: 360°
光束: 900lm-1000lm
設置高さ:2.5~4.5m(天井取付)
LED数量: 36個×0.5W
LED仕様:2835
センサー情報
関数
設定方法:ポテンショメータ
ニーズを満たすまでに値を調整するのに時間がかかる場合があります。
(1)検出範囲(感度)の設定
検知範囲とは、センサーライトを高さ2.5mに取り付けた後、リーチコントロールを反時計回りに完全に回して最小到達距離(半径約1m)を選択した後、地面に生成される多かれ少なかれ円形の検知ゾーンの半径を表すために使用される用語です。 、時計回りに回しきって最大到達範囲 (半径約 7m) を選択します。
注: 上記の検出距離は、身長が 1.6 m ~ 1.7 m、中型の人が 1.0 ~ 1.5 m/秒の速度で移動した場合に得られます。人の身長、体型、移動速度が変化すると、検出距離も変化します。
場合によっては、ライトの感度には一定の偏差があります。
注意:この製品を使用するときは、葉やカーテンの吹き飛ばし、小動物、または電力の干渉による誤った動きの容易な検出による異常反応を避けるために、感度(検出範囲)を適切な値に調整してください。送電網と電気機器。上記すべてにより、エラー反応が発生します。製品が正常に動作しない場合は、感度を適切に下げてテストしてください。製品の設置時または設置前に機能をテストするときは、センサーの継続的な動作によって引き起こされる人体の動きを防ぐために、製品のセンサー領域から離れ、動き回らないようにしてください。
注意!
• 状況が異なると、検出距離に偏差が生じます。金属、ガラスなどの建物の構造と木造住宅の構造では、検出距離が異なります。
• ユーザーがインストール後にデバッグを開始し、必要に応じて検出距離を調整する場合。設置環境では、カーテンやフラップ ゲートのはためきは許可されません。そうしないと、誤動作が発生します。
• 昼と夜を検出する内蔵光センサー。自然光環境にランプを設置できない場合、写真は失敗します。日中の直接の結果は誘導灯になりやすく、不必要なエネルギーの無駄につながります。 。高すぎる感度を調整しないでください。検出範囲が使用される限り持続します。移動物体を検出するのに何の関係もなく、誤った動作が発生することを避けてください。
(2)時刻設定
遅延時間: ミニ: 6 秒、最大: 12 分。この時間が経過する前に動きが検出されると、タイマーが再開されます。検知ゾーンの調整と歩行テストの実行には最短の時間を選択することをおすすめします。
注: デバッグ中は、ランプが誘導点灯した後は、感知エリア内に動きがないようにしてください。そうしないとランプが消えません。遅延時間の条件下では、誘導エリアモバイルタイマーのみが適切ではありません。
これは主に、信号が検出されてライトが自動点灯してからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検出範囲内に人間がいる場合のみ。
(3)調光設定
選択した光応答しきい値は、約 10LUX 昼光から無限に設定できます。反時計回りに完全に回すと、約 10 ルクスでの夕暮れから夜明けまでの動作が選択されます。時計回りに完全に回すと、ほぼ日光での日光動作が選択されます。検出ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。
環境照度がシステムの設定値を超えると、誘導灯は動作しなくなります。したがって、この値はユーザーのパーソナライズに従って設定できます。
0% - 30% スタンバイ輝度モード
周囲の光が50ルクス未満の場合、誘導がない場合、設定された割合のスタンバイ明るさ状態に入るまでの時間遅延内にデフォルトでモードがトリガーされ、ターゲットが検出されて完全な明るさの状態に入るまでこの状態が維持されます。 4 時間以内にターゲットを検出できなかった場合、ライトが消えます。
0%-30%スタンバイ輝度ボタン
明るさは、ボタンを使用して 0% / 10% / 20% / 0% の 4 つのスタンバイ明るさを調整できます。デフォルトのスタンバイ明るさは 0% で、スタンバイ明るさを順番に押すたびに、初めてスタンバイ 10% の明るさに入ります。 、スタンバイ輝度が 30% になった後、法則に従ってスタンバイ輝度が 0% に戻り、再びスタンバイ輝度が 0% に戻ります。
インジケーター機能
赤色のインジケータ— AC 電源インジケータ: AC 電源に接続すると、インジケータが点灯します。
オレンジ色のインジケーター 充電インジケーター : 充電中はインジケーターが点灯し、フル充電されると消灯します。
緑色のインジケーター - フル充電インジケーター : バッテリーがフル充電され、インジケーターが点灯します。
障害指示: 充電インジケーターが常に点灯。フル充電インジケーターが点滅します。つまり、バッテリーがないか、バッテリーが故障しています。
緊急モード輝度選択スイッチ:スイッチを介して、緊急モードでのランプの輝度を選択できます。通常の輝度で3時間持続可能な予備バッテリーを供給し、低輝度でバックアップバッテリーを供給し、6時間以上持続可能な電力供給が可能です。
インストール
1. お子様の手の届かないところに保管してください。
2. 高温多湿や動くものの設置は避けてください。
3. 位置に到達する自然光を選択し、自然光を検出する光学センサーのシステムを作成し、光制御システムが通常の動作条件にあることを確認します。
4. 電源投入後、シャットダウンを確認してから取り付けてください。
5. 感度が最大に転送されない場合は、テストセンシング機能をインストールします。人間の活動の範囲が自動誘導を満たす限り
故障と解決策
1. 設置されている日中は、制御ポテンショメータを日中の位置に移動する必要があります。範囲(たとえば、夜間モードの場合、または個人の習慣に基づいて光制御の LUX 値を調整する場合)。
2.ランプが故障した場合は、専門家の検査が必要です。
●取り付けは専門業者にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じたいかなる損害についても、メーカーは一切の責任を負いません。
当社は製品の品質と信頼性の向上に努めていますが、すべての電子コンポーネントは一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。
設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
