HFモーションセンサー付きウォールライト

マイクロ波センサーライト PD-LED131

商品のサイズ

まとめ

これは、インテリジェントな壁設置シリーズ LED マイクロ波誘導ランプ、追加の停電スタンバイ バッテリー電源照明機能の新しいコンセプト デザインです。照明部分は、市営電源と予備バッテリー電源の二重システムによって自動的に管理されます。電力網の電力供給が中断されると、システムの自前バッテリーが自動的にフォローアップ電力供給を引き受け、誘導灯システムに 5W の電力を供給します。スタンバイ バッテリーの電力供給は 1 時間以上持続でき、お客様の需要に応じて調整することもできます。ただし、スタンバイ バッテリーの持続時間は明るさに反比例します。この製品は、廊下、トイレ、エレベーターの入り口、その他の省エネ用途スペースで広く使用できます。

この製品には 2 つの構成があります。緊急管理用のデュアル AC/DC システムを備えた誘導灯です。 1 つは、緊急機能のないスマート センサー ランプです。お客様はニーズに応じて構成を選択できます。ほとんどの状況では、非常灯を選択する必要があります。照明なしで時折停電が発生すると、多くの問題や危険が生じる可能性があるため、非常灯付きのこの製品は賢明な選択です。

製品のシェルはアルミニウム合金ボディ、フロストベーキングプロセスを採用し、その他の部品はPC抗紫外線エンジニアリングプラスチックを採用しており、製品の耐用年数が大幅に向上しています。

仕様

電源：AC220-240V、50/60Hz
LED定格：8W/16W最大(AC) 5W最大(DC)
充電電力: 最大5W。
HF方式：5.8GHz
バッテリー: 3.7V / 1800mAH リチウム電池 (18650)
連続照射時間: ≥60min
送信電力: <0.2mW
検出角度: 180°
時間設定：10秒～12分（可変）
検出範囲(22℃): 1-5m (半径) (調整可能)
光制御: <10-2000LUX(調整可能)
設置高さ：1.5～3m
LED数量: 72PCS(2835)
使用温度：-20〜+55℃
動作温度: -10 ～ +40 °C
プローブ移動速度：0.6～1.5m/s
相対湿度: <93%RH
静的消費電力：＜0.5W

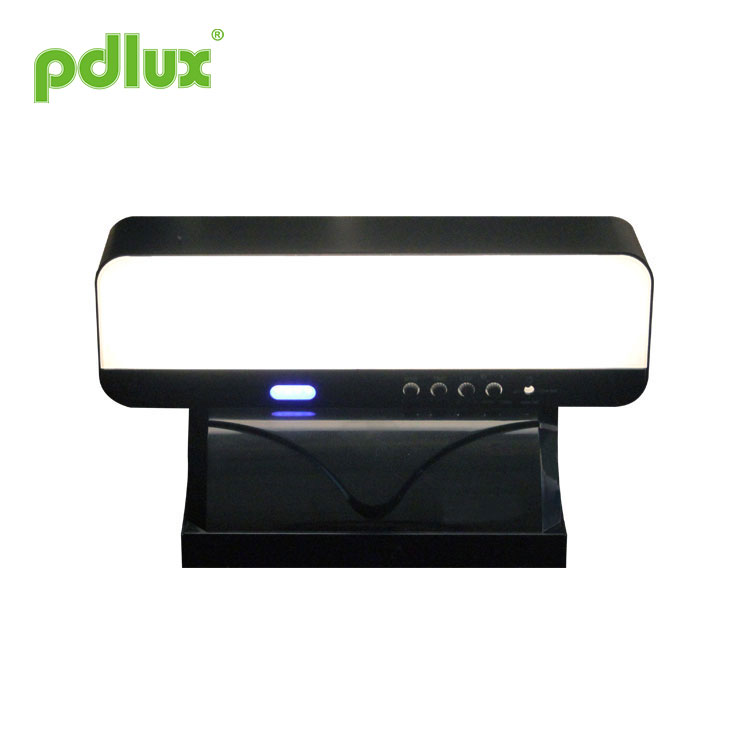

各部の名称

誘導情報

パラメータ設定方法：ポテンショメータ

次の設定では、要件を満たすために複数の調整が必要になる場合があります。

(3)検出距離設定(感度)

検出範囲とは、センサーライトを高さ3mに取り付け、リーチコントロールを反時計回りに完全に回して最小到達距離（半径約1m）を選択した後、地面に生成される多かれ少なかれ円形の検出ゾーンの半径を表すために使用される用語です。時計回りに完全に回すと、最大到達距離（半径約 5 メートル）が選択されます。

注: この検出範囲の値は、身長 1.6～1.7 メートル、中肉、歩行速度 1.0～1.5 メートル/秒の人の身体で測定されています。人体の身長、形状、歩行速度が変化すると、感知距離も変化します。

注意: 製品を使用するときは、製品の感度を適切な位置に調整してください。製品の感度を最大に調整しないでください。風によるカーテン、木の葉、小動物、送電網、電気機器の影響による不適切な動作を避けるためです。製品が正しく動作しなくなる可能性があります。製品が適切に動作しないことが判明した場合、ユーザーはテストを実行する前に感度を適切に下げることができます。製品の設置前または設置中に機能テストが実施される場合、人の動きによるセンサーの継続的な動作を防ぐために、担当者は製品のセンサーエリアから離れ、歩き回らないようにしてください。

注意: 2 つ以上の製品の設置距離は 4 メートル以上である必要があります。そうしないと、相互干渉が発生し、誤動作が発生します。

(3)ディレイ設定

10 秒（反時計回りで下）から 12 分（時計回りで下）の範囲で設定でき、終了照明値が時計回りの日の前後になる前に移動信号が検出されると、タイミングが再開されます。スピンは最後にあります。

注: ライトが消えた後、再び感知できるようになるまで 2 秒近く待つ必要があります。ライトは次の場合にのみ点灯します。
この時間の終わりに信号が検出されます。

遅延調整の適切な使用: センサーが人の動きを検出した後、ライトが点灯してから自動的に消灯するまでの遅延時間を調整するために使用されます。ユーザーは実際の需要に応じて調整できます。マイクロ波誘導製品の連続誘導機能により、システムは遅延時間が終了する前にセンサーのタイミングを再起動し、人が検出範囲内で移動する限りライトは消えません。したがって、ユーザーは遅延時間を短縮して省エネを実現することをお勧めします。

(3)調光設定

作業照明値は<10～2000LUXの範囲で調整できます。
動作照度値は、反時計回りに下に回転させると約 10LUX、時計回りに下に回転させると約 2000LUX になります。日中に歩いて検出エリアをテストまたは調整する場合は、このノブを時計回りに下まで回す必要があります。

% 輝度終了時間: 0 に調整すると、半輝度はなくなり、誘導灯は完全にオフになります。反対に、誘導遅延は % の明るさで維持され、遅延は実際のポテンショメータの位置によって決まります。

注: % 輝度出口は、時間出口と光制御出口に分かれています。光制御が 100Lux を超えると、半明るい照明は自動的に省エネ状態から終了します。

注: 5 つの機能ノブはコンポーネントに直接取り付けられているため、5 つの機能ノブを調整するときは力を入れすぎないでください。開始点から終了点までを調整する場合、内部には小さな制限装置があります。操作中に力を入れすぎると、制限装置が損傷し、360° 回転が妨げられなくなります。調整限界は 230 ° ですので、ご注意ください。

バッテリー電圧インジケーター

25%、50%、75%、100% の 4 つのレベルに分かれています。
充電プロセス中、インジケーターが点滅します。

いっぱいになると、インジケーターがすべてオンになります。
放電中、バッテリー電圧が低下すると、インジケーターライトが 1 つずつ消えます。 25% の電圧インジケーターが点滅し始めると、バッテリーが切れそうになっていることを示します。
この製品のインジケーターライトが完全に点灯している場合は、充電する必要はありません。明るさが % で完全に消灯している場合にのみ、充電する必要があります。

単一のセクションで 18650 リチウム電池を交換できます。

注: バッテリーを取り付けるときは、正極と負極がラベルと一致していることを確認してください。

繋がり

取り付けは付属の配線図に基づいて行われます。
N L - パワー
- 地面

インストール

(1) 電源を切ります。
(2) 取り付ける前に上部カバーを開け、ベースを取り外します。
(3) 配線マークに従って、電源コードを端子に接続します。
(4) 図 1 に従って、選択した位置にボトムカバーを取り付けます。
(5) ランプ本体をベースに固定し、上部カバーを取り付けます。

1. お子様の手の届かないところに保管してください。
2. 火気/高温/湿気の多い場所を避けて設置してください。
3. 電源コードのアクセスを遮断するときに確認してください。

設置上の注意

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。

3. シリアルの LED が破損した場合は、経験豊富な技術者が同じ定格の LED を使用して修理する必要があります。

●施工は専門業者様にご確認ください。

このマニュアルのこの製品プログラミングの内容については、更新があるかどうかはわかりません。
取扱説明書の内容を当社の許可なく他の目的で転載することは固く禁じられています。
