24GHz自動ドアマイクロ波センサー

自動ドアマイクロ波センサー

24GHz自動ドアマイクロ波センサーの概要

センサーはFFT演算プログラムによって設計されており、距離検出の精度が高く、干渉防止機能を備えています。
測定値が非常に小さく、消費電力が少ないオリジナルのオムロンリレーを使用。 24GHz自動ドアマイクロ波センサーは、内部抵抗が小さいため、温度の影響を受けません。信頼性は一般的な光電出力のものよりはるかに高いです。さまざまな種類の自動ドアコントローラーに適しており、警報システムの人間検出器としても適用できます。さらに、検知機能をカスタマイズできます。センサーは、そのような種類の製品の中で最高のコストパフォーマンスを発揮します。

24GHz自動ドアマイクロ波センサーの仕様

電源：	AC：10-24 AC / 50Hz DC：12-35 DC
スタンバイ電流：	<13mA
動作電流：	25mA
出力容量：	35V、0.5A
出力時間：	500ms
HFシステム：	24.125GHzCWレーダー–ISMバンド

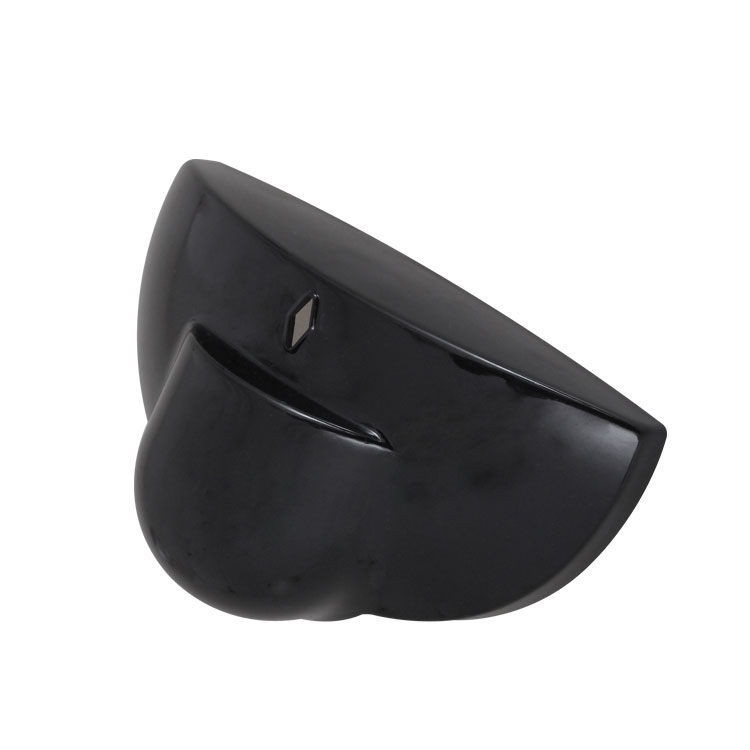

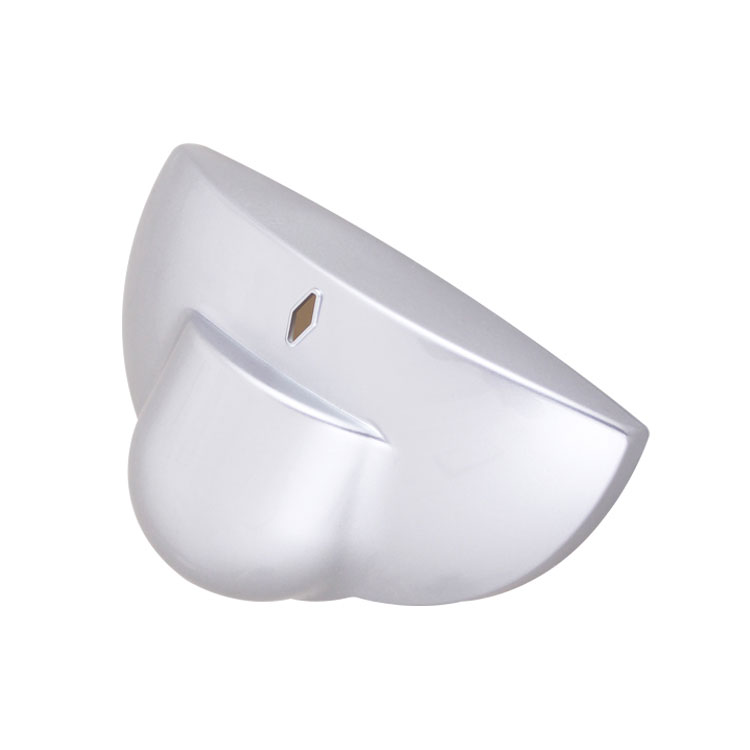

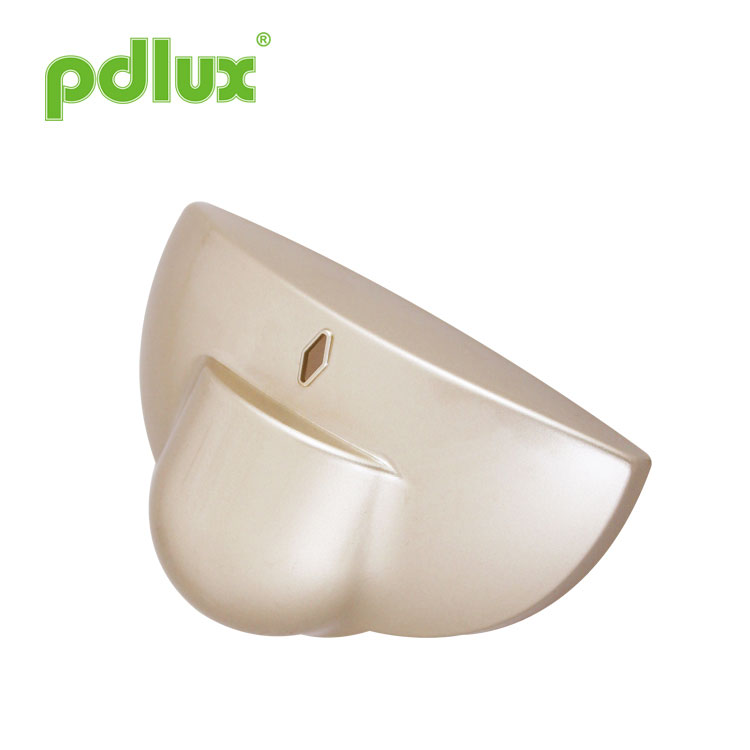

カバーカラー：	ブラック/シルバー/ゴールデンイエロー
設置場所：	壁への設置
取り付け高さ：	2.0mから3.5m
検出角度：	90°（壁設置）お客様のご要望に応じて製作可能
検出範囲：	1m（最大感度、地面に垂直なプローブ） 7m（最大感度、前方プローブ）
消費電力：	約1W
作業温度：	-20°C〜50°C
使用湿度：	<93％RH

1.高信頼性の24.125GHzKuバンドマイクロ波レーダーセンサーモジュールを採用します。
2.さまざまな環境で作業します（高温多湿、騒々しい、風が強い。他の動く物体の介入なしに、動く車や動物のように吸う）
3.小さくて実用的なデザインで、さまざまな種類のセンシングドアに広く使用されています。
4.健康に無害な世界保健機関の高度なセンシング技術を採用します。
5.検出距離と角度は、さまざまなシーンの要件を満たすように調整できます。

検出範囲設定

完全に反時計回りに回すのが最小距離（約1m）であり、完全に時計回りに回すのが最大距離（約7m）です。人の身長、体型、移動速度が変化すると、検出も変化します。つまり、速度が速いほど検出距離が短くなります。この検出距離は、検出器を正面に向けて調整する距離です。センサーを取り付ける際は、実際のシーンに合わせて検出角度と距離を調整してください。ドアを開けるのに十分な検知距離を確保してください。通りすがりの人や車からドアへの誤ったトリガーが発生した場合に備えて、より長い検知距離を設定しないでください。

注意：本製品をご使用の際は、感度（検出範囲）を適切な値に調整してください。ただし、葉やカーテンの吹き飛ばし、小動物、電源の干渉による誤動作の検出が容易な異常反応を避けるため、最大値を設定してください。グリッドおよび電気機器。上記のすべてがエラー反応につながります。製品が正常に動作しない場合は、感度を適切に下げてテストしてください。人の動きによってセンサーが誘導されるため、機能テストを行う場合は、誘導領域を離れ、動かないようにしてください。センサーの継続的な作業。

インストールの手順

ステップ1製品を取り付ける前にカバーを取り外します（図5のように）。

ステップ2製品を設置する場所を決定した後、鉛筆で穴の位置をマークします。

注：木製の壁の場合は、プラスチック製の拡張ネジを使用する必要はありません。ドライバーでネジを締めるだけです。

ステップ3電気ドリルで鉛筆の跡がある壁に穴を開け、穴の中にプラスチックの膨張を入れます。

ステップ4ケーブル入口開口部からケーブルを製品に接続します（図6のように）。

ステップ5ネジを使用して、選択した位置にベースを取り付け、ノブを調整します（図7のように）。

ステップ6壁に取り付けられているベースにカバーを固定します（図7のように）。

取り付け後、開いてセンサーを調整します。ドライバーをカバーとベースの間のジョイントに挿入し、カバーをこじ開けます。 （図8）

以下の状況はエラー反応につながります。

1ã€ロッキングオブジェクトに取り付けられていると、エラー反応が発生します。
2ã€風に吹かれて揺れるカーテンはエラー反応につながります。設置する場所をお選びください。
3ã€トラフィックが混雑している場所に設置すると、エラー反応が発生します。
4ã€近くのいくつかの機器によって生成された火花は、エラー反応につながります。
