RED認定マイクロ波センサー

PD-MV1012-Zマイクロ波センサー命令

概要

RED認定マイクロ波センサーは、マイクロ波ドップラー効果<レーダーの基本原理>に準拠しており、ATMの自動制御スイッチ、セキュリティシステム、自動ビデオ制御システム、その他の自動誘導制御領域として広く使用できます。 。検出方法には、他の方法と比較して次のような利点があります。1。非接触検出、2。温度、湿度、ノイズ、空気、ほこり、光の影響を受けない悪環境に適しています。3.RF干渉能力、4。送信電力はわずか0.2mWで、人体に害はありません。簡単な設置+簡単な配線。高感度、広範囲の検出だけでなく、適切なマイクロプロセッシングインテグレータを使用しており、信頼性の高い作業ではエラー率が非常に低く、-15〜 + 70℃の温度範囲で安定した作業が可能です。

RED認定マイクロ波センサーはMCUを使用してスイッチ情報を正確に計算し、正弦波のゼロ点でオンになるリレーを正確に制御して、各負荷がオンになるようにします。正弦波のゼロ点では、正弦波高電圧がオンになったときに従来の制御モードによって引き起こされる突入電流の問題、特に高電流の影響下で大容量コンデンサによって生成される大電流損傷リレーが回避されます。現在の電気負荷の多様化により、特にLEDランプ、省エネランプ、蛍光ランプはすべて異なる静電容量のコンデンサを備えています。これはリレーにとっての惨事です。 50W LEDランプは、80〜120Aのサージ電流を生成する場合があります。 10Aの通常のリレーは突入電流の3倍にしか耐えることができず、リレーは数日または数回で破損する可能性があります。これが、市場に出回っている従来のセンサーの寿命が短く、負荷電流が小さい理由です。

この問題を克服するために、RED認定マイクロ波センサーは、正弦波がゼロ電位のときに負荷をオンにする高度なデジタル精度計算を採用しているため、負荷サージ電流の問題を解決し、負荷容量を大幅に向上させ、製品。量産センサー技術の最新の制御方法により、あらゆる負荷を簡単に制御できます。ミディアムハイエンド製品です。従来のバージョンに比べてコストが高くなりますが、製品の信頼性と寿命が大幅に向上します。この製品は、安心を選び、安全を選ぶことに等しい。

センサー情報

1．トップカバーを反時計回りに回して下ろし（図1を参照）、次にミドルカバーを固定している2本のネジを締めます（図2を参照）。
2．ベースを天井に押し付け、ドリル穴に印を付けます（図3を参照）。天井の既存の配線に注意してください。
3．穴を開け、壁プラグ（直径6mm）を挿入します（図4を参照）。

4．電源線と負荷線をベース穴に通します（図5を参照）。
5．ベースを所定の位置にねじ込みます（図6を参照）。
6．接続線のマークに従って、主電源と負荷線を接続端子に接続します。
7．ミドルカバーを閉じ（図6を参照）、ノブを設定に合わせます。
8．ガラスシェードを取り付け、時計回りに回します（図6を参照）。

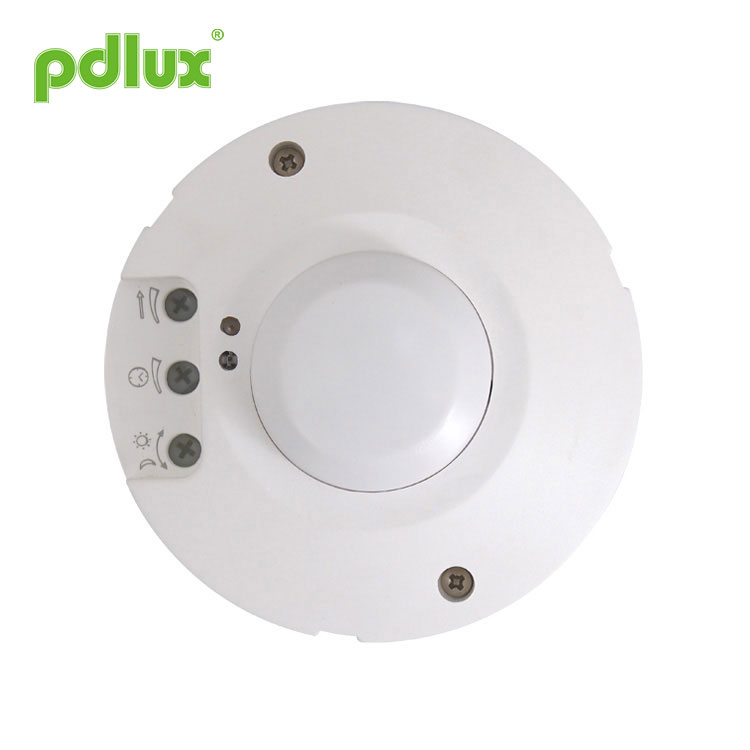

検出範囲設定（感度）

検出範囲とは、センサーライトを2.5mの高さに取り付けた後、地面に生成されるほぼ円形の検出ゾーンの半径を表すために使用される用語です。検出コントロールを反時計回りに完全に回して、最小検出範囲（約1m半径）を選択します。 ）、および完全に時計回りに最大検出範囲（約8m半径）を選択します。

注意：RED認定マイクロ波センサーを使用する場合は、感度を必要な適切な位置に調整してください。誤った動きによって製品が正常に動作しないように、感度を最大に調整しないでください。感度が高すぎるため、簡単に検出できます。風が吹く葉やカーテン、小動物による間違った動き、および電力網や電気機器の干渉による間違った動き。これらの主要な製品はすべて正常に動作しません！
製品が正常に動作しない場合は、感度を適切に下げてからテストしてください。

時間設定

ライトは、約1時間から2時間の間の任意の時間オンのままになるように設定できます。 8秒（完全に反時計回りに回す）および最大12分（完全に時計回りに回す）。この時間が経過する前に検出された動きは、タイマーを再開します。検出ゾーンの調整と歩行テストの実行には、最短時間を選択することをお勧めします。

調光設定

選択された光応答のしきい値は、約から無限にすることができます。 2-2000lux。完全に反時計回りに回して、約2ルクスで夕暮れから夜明けまでの操作を選択します。時計回りに完全に回して、約2000luxでの昼光動作を選択します。検出ゾーンを調整し、日光の下で歩行テストを実行するときは、ノブを時計回りに完全に回す必要があります。

トラブルシューティング


職業インストールで確認してください。
取り付けおよび取り外し作業の前に、電源を遮断してください。
安全のため、電源を切ってください。
不適切な操作により損失が発生した場合、メーカーは一切の責任を負いません。
