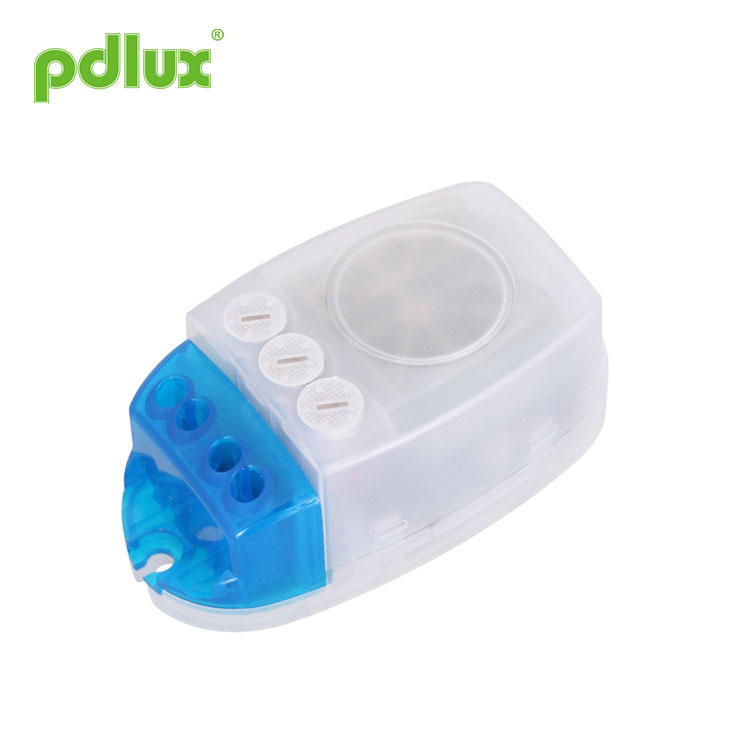

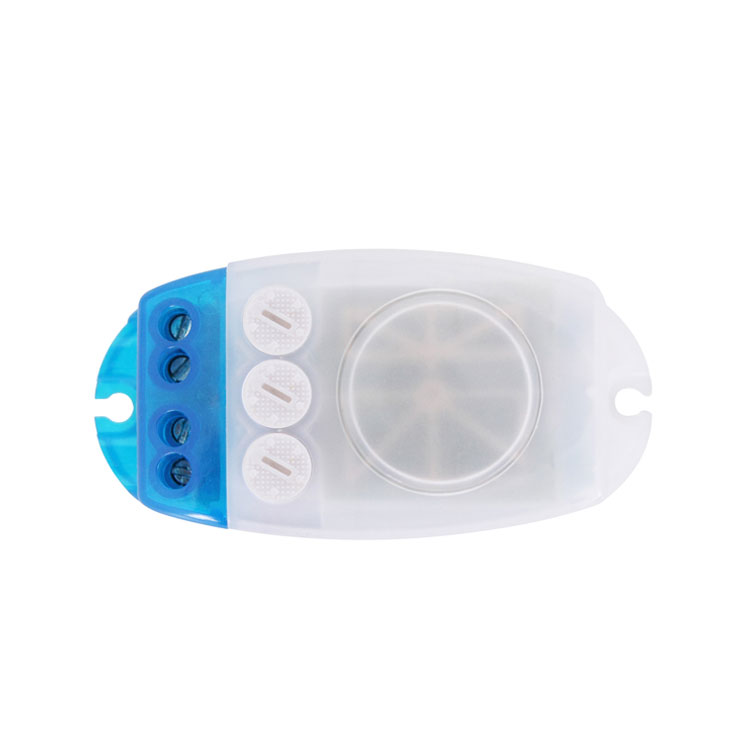

ミニチュアマイクロ波センサー

PDLUX PD-MV1019
ミニチュアマイクロ波センサーは、セキュリティ保護または省エネのために、通路、洗面所、エレベータ、家庭またはその他の公共エリアに広く適用されています。ミニチュアマイクロ波センサーはいくつかの技術特許を申請しており、インテリジェントな生活に最適です。

お問い合わせを送信

PD-MV1019マイクロ波センサー命令

概要

検出範囲が360°、動作周波数が5.8GHzの高精度デジタルマイクロ波センサーです。これは、放出と受信を統合するドップラー原理に基づいています。精度を大幅に向上させ、故障率を低減するMCU（マイクロコントロールユニット）を採用。外観が繊細で、構造がコンパクトな場合。負荷に個別に接続することも、ガラスまたはプラスチック製のランプシェードを使用して照明内に簡単に設置することもできます。ミニチュアマイクロ波センサーは、セキュリティ保護または省エネのために、通路、洗面所、エレベータ、家庭またはその他の公共エリアに広く適用されています。ミニチュアマイクロ波センサーはいくつかの技術特許を申請しており、インテリジェントな生活に最適です。

ミニチュアマイクロ波センサーの特徴

1.非放射線害：送信機の電力は0.3mW未満であり、人体に害を及ぼすことはありません。

2.信頼性と安定性のあるパフォーマンス：デジタル処理にRCフィルタリングとデジタルフィルタリングを適用します。また、デジタルゼロトリガー技術を使用しており、ゼロ点で自動接続または自動切断されます。定格電圧での安定した性能を保証するために、電力管理チップを採用しています。

3.リモート設定：リモート機能で設計されています。つまり、ポテンショメータまたはリモートコントローラで実際のニーズに合わせて機能をプリセットできます。12メートル以内で機能を簡単に設定および選択できます。

ミニチュアマイクロ波センサーの仕様

電源：100-240V / ACâ–¡

220-240V / ACâ–¡

電源周波数：50 / 60Hz

送信電力：<0.3mW

定格荷重：

500W / 5A、最大、タングステン（cos（p = 1）（220-240V / AC）200W / 2.5A、最大、蛍光灯（cos（p = 0.5）（220-240V / AC）500W / 5A、最大、タングステン（cos（p = 1）（100-130V / AC）200W / 2.5A、最大、蛍光灯（cos（p = 0.5）（100-130V / AC）使用温度：-15°C- + 70°C

保護レベル：IP20、クラスII

設置場所：屋内、天井取り付け

HFシステム：5.8GHz CW電波、ISM帯域消費電力：約0.5W（100-240V / AC）検出角度：360°（天井設置）、180°（壁設置）

検出範囲：

2-10m（半径）（調整可能）、（天井設置）最大25m、（調整可能）、（壁設置）調光：10-1000LUX、（調整可能）

時間設定：10秒〜20分（調整可能）

センサー情報

アプリケーション

マイクロ波はガラス、プラスチック、木材を透過できるため、マイクロ波センサーは特定の厚さのガラス、プラスチック、または木材で作られたシェード内に設置できます。たとえば、照明のアプリケーションでは、以下に示すように接続する場合にのみ、一般的な照明を自動検知照明に変更できます。

照明内の上記のアプリケーションは、複数の実用的な用途の1つです。天井または床の内側に1つまたは複数を設置して、通路全体を制御することもできます。

フレンドリーなリマインダー：2つ以上のマイクロ波を一緒に設置する場合は、互いに4メートル離す必要があります。そうしないと、それらの間の干渉がエラー反応につながります。

設定方法1：ポテンショメータ

必要を満たす前に値を調整するのに時間がかかる場合があります。

（1）検出範囲設定（感度）

検出範囲とは、2.5mの高さに設置した場合の地面のほぼ円形の鋳造物の半径を表すために使用される用語です。ノブを完全に反時計回りに回すのが最小範囲であり、完全に時計回りに回すのが最大です。

注：上記の検出範囲は、背が高くて真ん中の人物の間にあり、1.0〜1.5m /秒の速度で移動する人の場合に得られます。人の身長、体型、移動速度が変化すると、検出範囲も変化します。

注意：本製品をご使用の際は、感度（検出範囲）を適切な値に調整してください。ただし、葉やカーテンの吹き飛ばし、小動物、電源の干渉による誤動作の検出が容易な異常反応を避けるため、最大値を設定してください。グリッドおよび電気機器上記のすべてがエラー反応につながります。製品が正常に動作しない場合は、感度を適切に下げてテストしてください。人の動きによってセンサーが誘導されるため、機能テストを行う場合は、誘導領域を離れ、動かないようにしてください。センサーの継続的な作業。

注3つの機能ノブを過剰に調整しないでください。これは、3つの機能ノブがコンポーネントに直接接続されているため、3つのコンポーネントのそれぞれに小さなストッパーがあり、ノブを最初から最後まで調整すると、過度に回すとストッパーが損傷し、360°になります。ノンストップターンアラウンド。調整範囲の制限は270°です。これに注意してください。

（2）時間設定

遅延時間は10秒から20分の間で設定できます。この時間が経過する前に検出された動きは、タイマーを再開します。検出範囲の調整と歩行テストの実行には、最短時間を選択することをお勧めします。

注：ライトが自動オフになると、センサーが別の動きを検出できるようになるまでに4秒かかります。つまり、4秒後に検出された信号のみがライトを自動オンにできます。

これは主に、信号が検出されてライトが自動オンになってからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには連続検知機能があるため、省エネのために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に検出された動きはタイマーを再起動し、ライトは維持されます検出範囲内に人間がいる場合にのみオンになります。

（3）調光設定

10〜1000LUXの範囲で定義できます。ノブを反時計回りに完全に回すには約10ルクス、時計回りに完全に回すには約1000ルクスです。検出ゾーンを調整して日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

設定方法2：リモコン

オン：オンを押すと、接続されている負荷が6時間動作し続け、その後自動的に自動モードに切り替わります。

OFF：OFFを押すと、接続されている負荷が6時間オフになり、その後自動的にAUTOモードになります。

AUTO：AUTOを押すと、センサーは自動検出モードに入ります。つまり、信号が検出され、周囲光の強度がプリセット値よりも低い場合、負荷が機能します。

わかりやすいリマインダー：その機能を定義する方法は2つあり、最後の定義は有効であり、センサーが再起動しても有効です。

1ã€ロッキングオブジェクトに取り付けられていると、エラー反応が発生します。
2ã€風に吹かれて揺れるカーテンはエラー反応につながります。設置する場所をお選びください。
3ã€トラフィックが混雑している場所に設置すると、エラー反応が発生します。
4ã€近くのいくつかの機器によって生成された火花は、エラー反応につながります。

障害と解決策

障害	故障原因	解決
ロードが機能しません。	ライトイルミネーションが正しく設定されていません。	負荷の設定を調整します。
	負荷が壊れています。	負荷を変更します。
	電源が切れています。	電源を入れます。
負荷は常に機能します。	検出領域には連続信号があります。	検出エリアの設定を確認してください。
モーション信号が検出されない場合、負荷は機能します。	ランプが適切に取り付けられていないため、センサーが信頼できる信号を検出できません。	設置場所を再調整してください。
モーション信号が検出されない場合、負荷は機能します。	移動信号はセンサーによって検出されます（壁の後ろの動き、小さな物体の動きなど）	検出エリアの設定を確認してください。
モーション信号が検出されると、負荷が機能しなくなります。	動作速度が速すぎるか、定義された検出領域が小さすぎます。	検出エリアの設定を確認してください。
