5.8GHzレーダードップラーマイクロ波センサー

概要

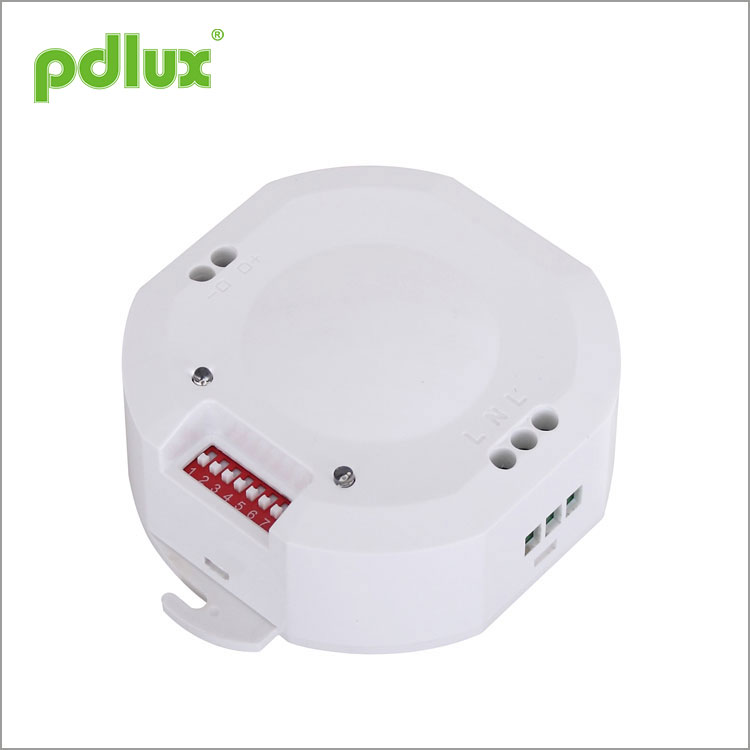

5.8GHzレーダードップラーマイクロ波センサーは、検出範囲が360°、動作周波数が5.8GHzの高精度デジタルマイクロ波センサーです。これは、放出と受信を統合するドップラー原理に基づいています。精度を大幅に向上させ、故障率を低減するMCU（マイクロコントロールユニット）を採用。見た目は繊細で、構造はコンパクトです。負荷に個別に接続することも、ガラスまたはプラスチック製のランプシェードを使用して照明内に簡単に設置することもできます。 5.8GHzレーダードップラーマイクロ波センサーは、セキュリティ保護または省エネのために、通路、洗面所、エレベーター、家庭またはその他の公共エリアに広く適用されています。 5.8GHzレーダードップラーマイクロ波センサーは、いくつかの技術特許を申請しており、インテリジェントな生活に最適です。

5.8GHzレーダードップラーマイクロ波センサーの仕様

センサー情報

アプリケーション

マイクロ波はガラス、プラスチック、木材を透過できるため、マイクロ波センサーは非金属製のシェード内に設置できます。たとえば、LED照明のアプリケーションでは、以下に示すように接続する場合にのみ、一般的なLED照明を自動検知照明に変更できます。

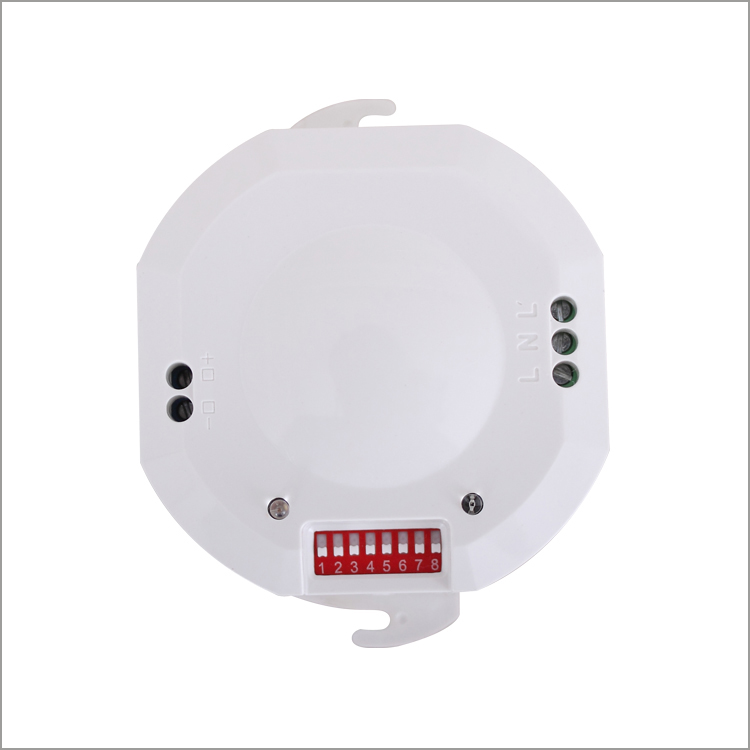

設定方法1：DIPスイッチ

以下に示すように、S1、S2で検出範囲、S3、S4、S5で遅延時間、S6、S7、S8で調光値を設定します。必要を満たす前に値を調整するのに時間がかかる場合があります。

（1）検出範囲設定（感度） 検出範囲とは、2.5mの高さに設置した場合の地面のほぼ円形の鋳造物の直径を表すために使用される用語です。スイッチをオンに設定するのは「1」、オフに設定するのは「0」です。検出範囲へのスイッチ位置の対応する表を示す右を読んでください。

（2）時間設定 12秒から11分まで定義できます。この時間が経過する前に検出された動きは、タイマーを再開します。検出範囲の調整と歩行テストの実行には、最短時間を選択することをお勧めします。スイッチをオンに設定するのは「1」、オフに設定するのは「0」です。遅延時間に対応するスイッチ位置の表を示す右を読んでください。

（3）調光設定 10〜2000ルクスの範囲で定義できます。スイッチをオンに設定するのは「1」、オフに設定するのは「0」です。 右に示されているスイッチ位置の対応する表を読んで、光制御値に合わせます。

1ã€ロッキングオブジェクトに取り付けられていると、エラー反応が発生します。
2ã€風に吹かれて揺れるカーテンはエラー反応につながります。設置する場所をお選びください。
3ã€トラフィックが混雑している場所に設置すると、エラー反応が発生します。
4ã€近くのいくつかの機器によって生成された火花は、エラー反応につながります。

障害と解決策

â—専門家によるインストールで確認してください。
â—安全上の理由から、取り付けおよび取り外し操作の前に電源を切ってください。
•不適切な操作によって生じた損失については、メーカーは一切の責任を負いません。

製品の品質・信頼性の向上に努めておりますが、電子部品はすべて無効になる可能性があり、トラブルの原因となります。設計にあたっては、冗長設計に配慮し、トラブルを回避するために安全枠を採用しています。
この指示は、当社の許可なしに、他の目的でコピーすることはできません。
