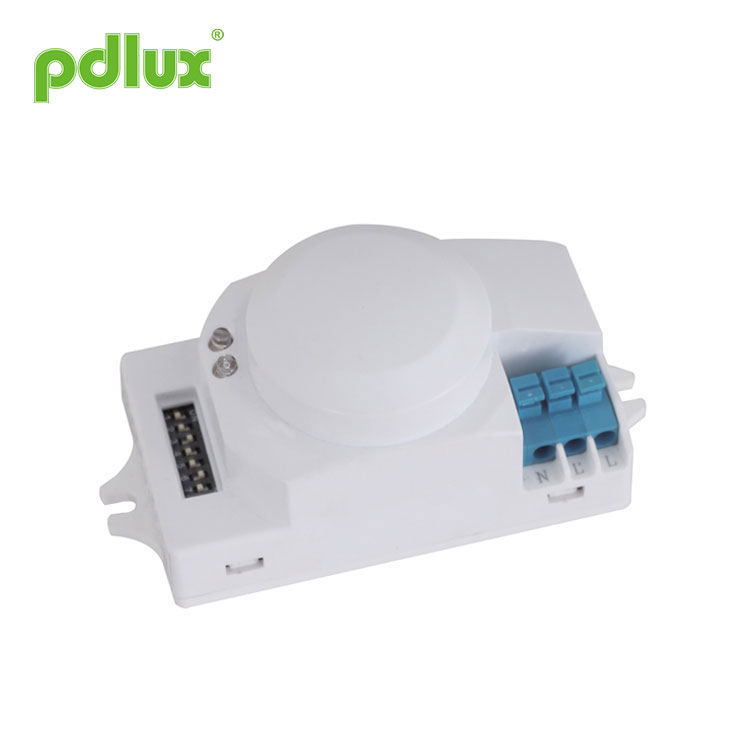

360度マイクロ波センサーライトスイッチ
360度マイクロ波センサーライトスイッチは、マイクロ波の影響が少ないガラスやプラスチック製の製品の内部に取り付けることができます。以下のように製品を接続します。一般的なライトをオートライトに変更できます。
モデル:PD-MV1006
お問い合わせを送信
360度マイクロ波センサーライトスイッチ
仕様
|
電源:100-130V/AC 220-240V/AC 電源周波数：50/60Hz 送信電力: <0.2mW 定格荷重: 1200W/5A、Max、タングステン(cosφ=1)(220-240V/AC) 300W/2.5A、Max、蛍光灯(cosφ=0.5)(220-240V/AC) 600W/5A、Max、タングステン(cosφ=1)(100-130V/AC) 150W/2.5A、Max、蛍光灯(cosφ=0.5)(100-130V/AC) |
HF方式：5.8GHz CW電波、ISMバンド 検出角度: 360° 検出範囲: 2m/5m/10m(半径)(調整可能) 時間設定： 15分±2分/30分±3分(調整可能) 12秒±3秒/3分±1分/ 調光: 10LUX/100LUX/500LUX/2000LUX(調整可能) 設置場所：屋内、天井取り付け 使用温度: -15°C~+70°C 消費電力：約0.5W |
|
注記：このセンサーの高周波出力は 0.2mW 未満で、これは携帯電話の送信電力または電子レンジの出力のわずか 5000 分の 1 です。 |
 |
フィールドの活用と紹介
PD-MV1006は、360°の範囲を検出できる動体センサーで、動作周波数は5.8Gです。この製品の利点は、安定した動作状態(安定した動作温度: -15°C~+70°C)、PD- MV1006はマイクロ波センサー（高周波出力<0.2mW）を採用しているため、安全性が高く、赤外線センサーよりも優れた性能を発揮します。
ガラスやプラスチック製の製品は電子レンジの影響を受けにくいため、内部に設置することができます。以下のように製品を接続します。一般的なライトをオートライトに変更できます。
本製品は上記例以外にも様々な分野でご活用いただけます。
PD-MV1006を天井に直接設置して通路を制御することもできます。問題はない。
この商品も心よりお待ちしております。人が通り過ぎると自動的にライトが点灯し、離れると自動的にライトが消えます。ニーズに合わせて閉店遅延時間を設定できます。たとえば、30 分以内に戻ると思われる場合は、TIME スライディング コントローラーを調整して遅延時間を 12 秒〜 30 分に選択できます。 TIMEスライドコントローラーは次のとおりです（テスト時間を調整した後は、検出ゾーンから遠ざけてください。そうでないと、製品が再び動体を検出したときに検出時間が不正確になります）。
パラメータ設定

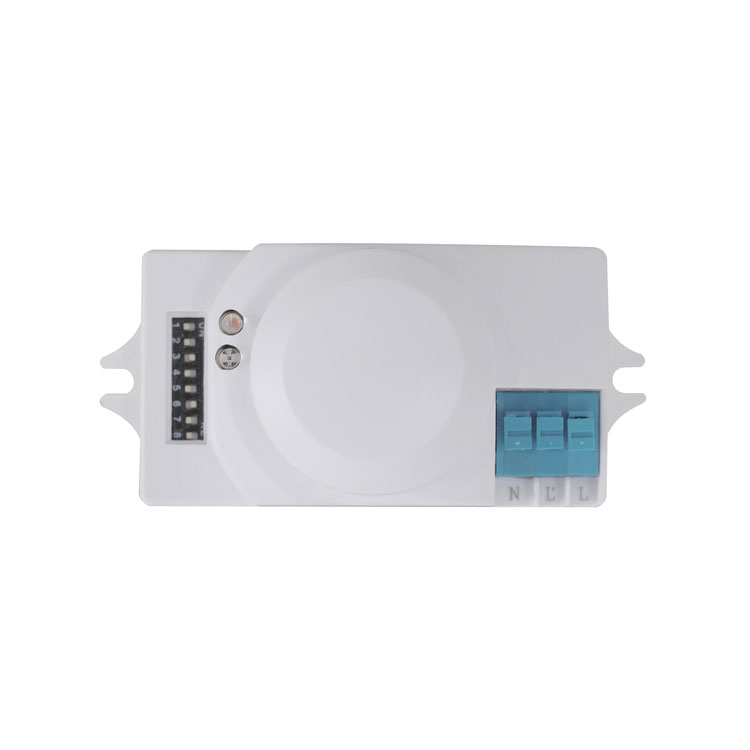

下表：S1、S2の設定で製品の検知範囲を設定、S3、S4、S5の設定で製品の遅延時間を設定、S6、S7、S8の設定で製品の調光を設定。
検出範囲設定（感度）
検知範囲とは、センサーライトを高さ2.5mに取り付け、プルスイッチをONの位置「1」、プルスイッチをOFFにした後、地上に生じるほぼ円形の検知ゾーンの半径を表すために使用される用語です。位置を「0」として、対応するテーブルのスイッチ位置と検出範囲は次のとおりです。
注記：上記検知距離は、身長1.6m～1.7m中程度の人が1.0～1.5m/秒で移動した場合の検知距離となります。人の身長や体型、移動速度が変わると検知距離も変わります。
注意：
この製品を使用するときは、感度を必要な適切な位置に調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作を検出しやすくなります。風に吹かれる木の葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。これらはすべて製品が正常に動作しない原因となります。
正常に動作しない場合は、感度を適度に下げてテストしてください。
製品に対する電力ネットワークのパルス干渉を防止するソリューション:
地域の干渉電力ネットワークの違いにより、干渉のパルスは不確実であるため、使用時に感度を最大値に調整することはお勧めしません。
提案：誤動作を防ぐために、感度を適切な距離に設置して調整してください。最大感度を設定しないでください。
時間設定
ライトの点灯時間は約12秒から最長30分まで設定可能です。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出ゾーンの調整と歩行テストの実行には最短の時間を選択することをお勧めします。
スイッチをONの位置に引くと「1」、スイッチをOFFの位置に引くと「0」となり、対応するテーブルのスイッチ位置と検出範囲が表示されます。
以下のとおりであります：
注記：ライトが消えてから約 3 分かかります。再び動きの検出を開始できるようになる 1 秒前。この時間が経過すると、動きに反応してのみライトが点灯します。
調光設定
選択した光応答しきい値は、約 1000 から 1000 までの範囲で無限に設定できます。 10～2000ルクス、スイッチをONの位置に引くと「1」、スイッチをOFFの位置に引くと「0」、対応する表のスイッチの位置と検出範囲は次のとおりです。
1. 揺動体に取り付けると誤作動の原因となります。
2. カーテンが風で揺れると誤作動の原因となりますので、適切な設置場所を選んでください。
3. 交通量の多い場所に設置すると誤作動の原因となります。
4. 近くに機器などから火花が発生すると、誤動作の原因となります。
トラブルシューティング
| 故障 | 故障原因 | 解決 |
| 負荷がかからなくなる |
間違った調光設定が選択されました |
設定を調整する |
|
負荷が間違っています |
負荷を変更する |
|
|
電源スイッチをオフにする |
スイッチをつける |
|
|
ロード作業は常に行われます |
検知ゾーン内での継続的な動き |
ゾーン設定を確認する |
|
識別可能な動作を伴わない負荷作業 |
動きを確実に検出するためのセンサーは搭載されていません |
エンクロージャをしっかりと取り付ける |
|
動きが発生したが、センサーによって認識されなかった（壁の後ろの動き、ランプのすぐ近くの小さな物体の動きなど） |
ゾーン設定を確認する |
|
|
動いても負荷が動作しない |
誤動作を最小限に抑えるために素早い動きが抑制されているか、設定した検出ゾーンが小さすぎます |
ゾーン設定を確認する |
1. 揺動体に取り付けると誤作動の原因となります。
2. カーテンが風で揺れると誤作動の原因となりますので、適切な設置場所を選んでください。
3. 交通量の多い場所に設置すると誤作動の原因となります。
4. 近くに機器などから火花が発生すると、誤動作の原因となります。
金属やガラス材質によるマイクロ波電磁界の反射により、検出距離が長くなる場合があります。
したがって、適切な検出距離に達するまで感度を下げてください。エラー検出を避けるため、SENS ノブを最大値まで回さないでください。また、周囲の環境もエラー動作につながります。通過する自動車や風によってさまよう物体。製品同士は 4 メートル以上離して設置してください。そうしないと、製品間の干渉によりエラー動作が発生します。
主に信号を感知して自動点灯してから自動消灯するまでの遅延時間を調整するためのものです。
実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには連続検知機能があるため、エネルギー節約のために遅延時間を短くしたほうがよいでしょう。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検知範囲内に人がいる場合のみ。
当社では製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で機能不全が発生し、何らかのトラブルが発生することがあります。設計にあたっては冗長設計に留意し、トラブルを回避するための安全割当てを採用しています。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
