5.8GHzマイクロ波レーダーセンサースイッチ

5.8GHzマイクロ波レーダーセンサースイッチは、安全保護や省エネのために通路、洗面所、エレベーター、家庭やその他の公共エリアに広く適用されています。いくつかの技術特許を取得しており、あなたのインテリジェントな生活に最適です。

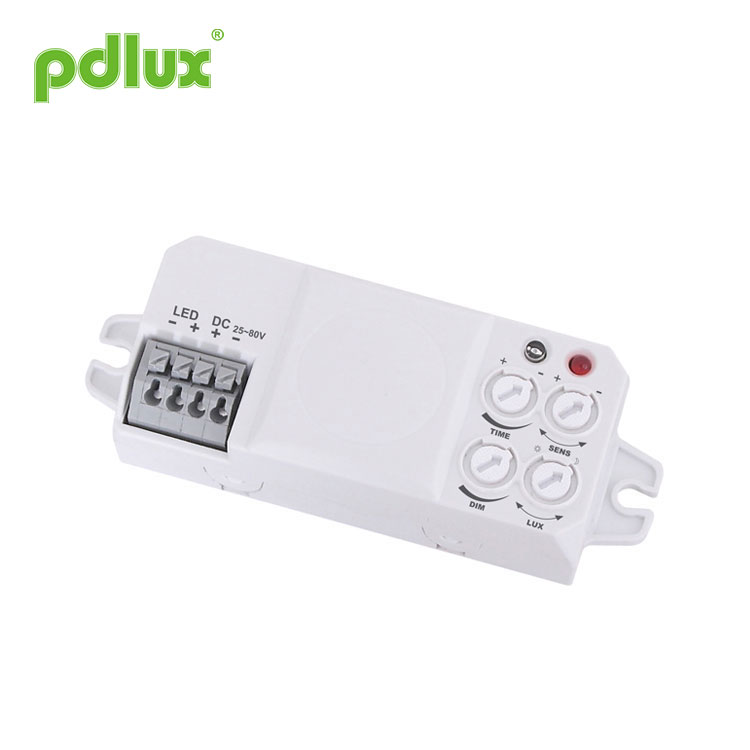

モデル:PD-MV1017MD-B

お問い合わせを送信

5.8GHzマイクロ波レーダーセンサースイッチ

まとめ
PD-MV1017MD-Bは、検出範囲360°、動作周波数5.8GHzの高精度デジタルマイクロ波センサーです。ドップラー原理を応用して信号を送受信します。 MCU (Micro Control Unit) を採用し、精度を大幅に向上させ、故障率を低減します。見た目は繊細で、構造はコンパクトです。独立して負荷に接続したり、非金属製ランプシェードを使用して照明内に簡単に設置したりできます。安全保護や省エネを目的として、通路、洗面所、エレベーター、家庭やその他の公共エリアに広く適用されています。いくつかの技術特許を取得しており、あなたのインテリジェントな生活に最適です。

特徴
1.非放射線害：送信出力は0.3mW未満で、人体に害はありません。
2.LED 専用調光センサー: モーション信号なしで夜間に自動で調光モードを開始します。周囲の光が100ルクスを超えると自動的に終了します。
3.パーセンテージ調光範囲: 0%~10%。

仕様

電源: DC 25-80V
出力電流: <3A
送信電力: <0.3mW
使用温度: -15°C~+70°C
保護レベル: IP20、クラス2
設置場所：屋内、天井取り付け

HF方式：5.8GHz CW電波、ISMバンド
検出角度：360°（天井取付）
検出範囲: 1-8m (半径) (調整可能)
最大18m (調節可能)(壁掛け)
時間設定：8秒～12分（調整可能）
調光: 10-1000LUX、(調整可能)

センサー情報

アプリケーション
マイクロ波はガラス、プラスチック、木材を透過するため、非金属シェードの内側にマイクロ波センサーを取り付けることができます。例えばLED照明に応用する場合、下図のように接続するだけで一般的なLED照明を自動感知式のLED照明に変えることができます。

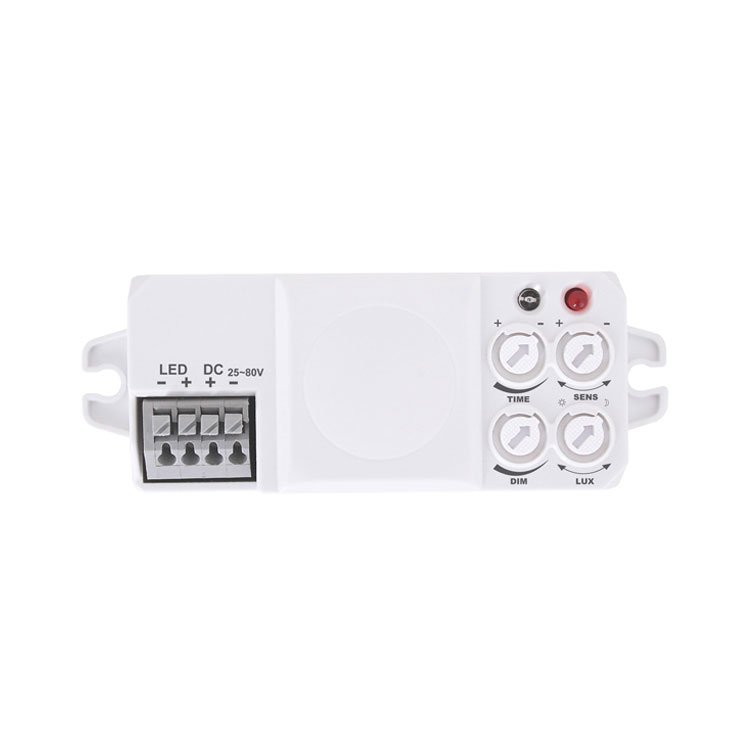

接続方法：
LED「+」「-」：LEDパネルに接続
DC「+」「-」：DC電源（DC 25～80V）に接続します。
LED 駆動電力要件: 出力電圧範囲は 25 ～ 80 V、電力は 100 W 以内の定電源供給です。

知らせ：センサーはドライバー電源出力に接続されており、PWM を使用して光を調整するため、ドライバー電源モードの特別な要件があります。通常、電流サンプリング LED ドライバーとともにインストールされます。ライトの動作が不安定または低輝度の場合は、LED ドライバーがセンサーと一致していないことが原因です。したがって、ユーザーはセンサーを備えた適切なドライバーを選択する必要があります。
テスト中に、ライトの明るさが徐々に点灯したり低下したり、低輝度でストロボ現象が発生した場合は、センサーの問題ではなく、駆動力がセンサーと一致していないため、ドライバーを交換して解決してください。状況。

設定方法 1: ポテンショメータ
ニーズを満たすまでに値を調整するのに時間がかかる場合があります。

LEDインジケータ：
(1) ポテンショメータの調整を行うと、LED インジケータが点灯します。
(2) ポテンショメータの調整を実行すると、調整終了後 1 秒後に LED インジケータが 2 回点滅して消灯します。その後、システムは調整に対する正確な機能を記憶し、自動計算します。

注意してください！
ポテンショメータを回すときはゆっくりと行ってください。このプロセス中、調整後の正確な関数が自動計算されます。そうしないと、調整に最適な機能を逃すことになります。

(1)時刻設定
	モーション信号が検出されると、LEDランプが自動的に点灯するように制御されます。遅延時間 (8 秒～ 12 分) の間に信号がない場合は、自動的にオフになり、次の検出まで 4 秒待つ必要があります。また、顧客が定義した時間内にモーション信号が検出されると、システムが時間を再計算します。エネルギーと時間を節約するために、テスト中に最小時間を選択することをお勧めします。
(2)検出範囲設定(感度)
	検知範囲とは、高さ 2.5 m に設置した場合に、地面に投影されるほぼ円の半径を表すために使用される用語です。反時計回りに一杯に回すと最短距離（約1m）、時計回りに一杯に回すと最長（約8m）になります。人の身長や体型、移動速度が変化すると検知も変化し、速度が速いほど検知距離は短くなります。
注意：この製品を使用するときは、葉やカーテンの吹き飛ばし、小動物、または電源の干渉による誤った動きの容易な検出による異常反応を避けるために、感度（検出範囲）を適切な値に調整してください。送電網と電気機器。上記のすべてはエラー反応につながります。正常に動作しない場合は、感度を適度に下げてテストしてください。
(3)調光設定
	10~1000LUXの範囲で定義できます。反時計回りに回し切ると約10ルクス、時計回りに回し切ると約1000ルクスになります。日中の歩行テストや検出範囲の調整中は時計回りに完全に回転する必要があります。この場合、周囲の明るさに関係なく、制御された LED ランプは点灯し続けます。
(4)調光可能な照明の割合
	0%～10%の範囲で定義できます。周囲の光が 70 ルクス未満になると、システムは調光モードを開始します。遅延時間中に信号が検出されない場合はパーセント点灯に入ります。信号を検出すると100％点灯に回復します。周囲の光が100ルクスを超えると、自動的に調光モードが終了します。調光モードはデジタル的に独立して動作します。

1、揺動体上に設置するとエラー反応を起こします。
2、風で揺れるカーテンはエラー反応を引き起こします。設置場所に合わせてお選びください。
3、交通量の多い場所に設置するとエラー反応が発生します。
4、近くの機器から発生する火花はエラー反応を引き起こす可能性があります。

故障と解決策

故障	故障原因	解決
ロードが機能しません。	ライト照明の設定が間違っています。	負荷の設定を調整します。
	負荷が壊れています。	負荷を変更してください。
	電源がオフになっています。	電源を入れます。
負荷は常に動作します。	検出領域に連続信号があります。	検知エリアの設定を確認してください。
負荷は、モーション信号が検出されない場合に動作します。	ランプが適切に取り付けられていないため、センサーが信頼できる信号を検出できません。	設置場所を再調整してください。
負荷は、モーション信号が検出されない場合に動作します。	センサーが移動信号を検知（壁裏の動き、小物の動きなど）	検知エリアの設定を確認してください。
モーション信号が検出されると、負荷は動作しません。	動作速度が速すぎるか、定義された検出エリアが小さすぎます。	検知エリアの設定を確認してください。

●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。

当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計や安全割当てなどに留意し、トラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
