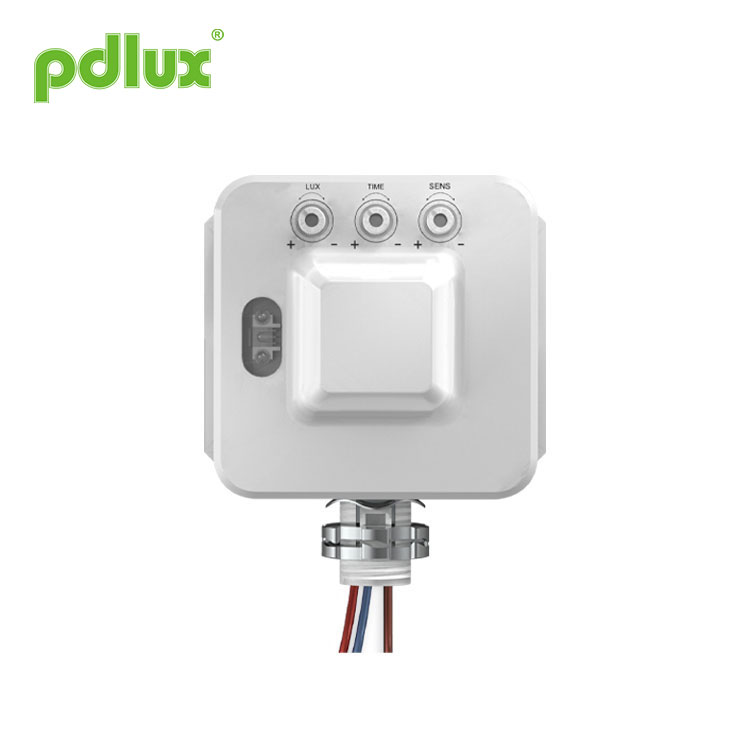

ハイパワーマイクロ波インダクタ

マイクロ波センサーPD-MV1009命令

高出力マイクロ波インダクタの仕様

電源：100-240V / AC 電源周波数：50 / 60Hz 定格荷重：最大1200W、タングステン（cos（p = 1） 最大300W、蛍光（cos（p = 0.5） HFシステム：5.8GHz CWレーダー、ISMバンド 送信電力：<0.2mW

検出範囲：2-10m（半径）（調整可能） 時間設定：8秒-12分（調整可能） 検出角度：360°（天井設置） 180°（壁取り付け） 調光：10-1000Lux（調整可能） 設置場所：天井取り付け/壁取り付け 待機電力：約0.9W

センサー情報

関数

AUTO =“AUTOâ€モード、センサーが検出できるようにします オン=常にオンで、約6時間後に「自動」モードに切り替えます オフ=常にオフ、約6時間後に「自動」モードに切り替えます â‘LUX：輝度が10 LUX未満の場合は、夜間に使用するためにライトの電源をオンにします。輝度が50LUX未満の場合は、周囲の輝度が十分でない場合に使用するために、ライトの電源をオンにします。輝度が1000LUXを超える場合は、ライトの電源をオンにして、日中に使用できるようにします。 •時間：負荷作業の時間遅延を調整します。時間遅延は、8秒にすると約8秒です。12分に切り替えると、時間遅延は約12分になります。 •SENS：検出距離：2メートル。検出対象物の大きさにより変化する概算値です。検出距離：6メートル。検出対象物の大きさにより変化するおおよその値です。検出距離：最大。これは、検出オブジェクトのサイズに応じて変化する概算値です。

上記ボタンを入力すると、表示灯が2回点滅します。

SPECIAL 関数

リモコンには、ランドル調整機能があります。

1.LUX値を調整し、50 LUXボタンを押すと、センサーが2回点滅し、もう一度押すと、もう一度2回点滅します。 3回目を押します。ユニットがランドル調整モードに入ったことを示し、「10LUX」がDOWNキー、^^ 50LUX ^、中央キー、「1000」UPキーとして使用されます。下に7つのギアがあり、を押します。 「10LUX」ボタンを押すと、インジケーターが1回点滅し（電源が1回オフになります）、最小値に達すると、インジケーターは点滅せず、常に点灯したままになります。この時点でユニットを設定しないと、3秒後に検出状態になります（有効時刻は前回の10秒後に設定してください）。これは、「1000」ボタンと「10LUX」ボタンにも適用されます。設定値に満足できない場合など、「50LUX」を押すと中央値に戻り、インジケーターが3回点滅した後、リセットすることができます。ランドル調整機能は自動的に解除でき、設定時間は最後にボタンを入力してから10秒後

2.時間設定調整上記の調整と同様に、「5MIN」ボタンを押すと時間設定に入り、「8S」がDOWNキー、「5M」が中央キーとなる点が異なります。 、「アップキーとして12Mâ€。タイムランドル調整を使用する場合、最小時間は8秒、最大時間は12分、1つのギアは30秒に相当します。

3.距離調整は、リスト1と同じ方法で、「6M」を押すと、距離調整状態になります。「2M」ボタンはDOWNキーに使用され、「6M」は元に戻します。中央値ボタンに「MAX」をUPキーとして使用すると、最小値は2メートル（概算値）になります。

センサーの動作原理

センサーの電源を入れた後、インジケーターは5秒間点灯し続け（期間が変わる場合があります）、10秒後に検出状態に入ります。センサーの3つのノブを使用して、感度、遅延時間、輝度を設定できます。インジケーターが点滅し（オンかどうかに関係なく）、センサーの電源がオンになってからロック時間は4秒です。この間、センサーを操作しても作動しませんが、検出によりインジケーターが点滅します。

リモートコントローラーに「オン」または「オフ」と入力すると、センサーは常にオン/オフモードになり、電源オン/電源オフ信号を出力します。インジケーターは4秒ごとに1秒間電源が入ります。このモードは6時間後まで撤回されません。

リモコンとローカル設定の優先度は、最後の設定の対象となります。最後の設定がリモコンの場合、すべての設定はリモコンの設定に従います。それ以外の場合、すべての設定はローカル設定に従います。

検出範囲設定（感度） 検出範囲とは、センサーライトを2.5mの高さに取り付けた後、地面に生成されるほぼ円形の検出ゾーンの半径を表すために使用される用語です。リーチコントロールを反時計回りに完全に回して、最小リーチ（約2m半径）を選択します。 、および完全に時計回りに、最大リーチ（半径約10m）を選択します。 注意：上記の検出距離は、身長1.6m〜1.7mで真ん中の人物で、1.0〜1.5m /秒の速度で移動する人の場合に得られます。人の身長、体型、移動速度が変化すると、検出距離も変化します。 時間設定 ライトは、約8秒（反時計回りに完全に回す）から最大12分（時計回りに完全に回す）までの任意の時間オンのままに設定できます。この時間が経過する前に検出された動きは、タイマーを再開します。検出ゾーンの調整と歩行テストの実行には、最短時間を選択することをお勧めします。 注意：消灯後、約1時間かかります。動きの検出を再開できるようになる1秒前。この時間が経過すると、動きに応じてライトが点灯します。 調光設定 選択された光応答のしきい値は、約から無限にすることができます。 10-1000lux。完全に反時計回りに回して、約10ルクスで夕暮れから夜明けまでの操作を選択します。時計回りに完全に回して、約WOOluxでの昼光操作を選択します。検出ゾーンを調整し、日光の下で歩行テストを実行するときは、ノブを時計回りに完全に回す必要があります。 注意：3つの機能ボタンを過剰に調整しないでください。これは、3つの機能ボタンがコンポーネントに直接接続されているため、3つのコンポーネントのそれぞれに小さなストッパーがあり、ボタンを最初から最後まで調整すると、過度の回転によってストッパーが損傷し、360°になります。ノンストップターンアラウンド。調整範囲の制限は270°です。これに注意してください。

注意高出力マイクロ波インダクタを使用する場合は、感度を必要な位置に調整してください。感度を最大に調整しないでください。誤った動きによって製品が正常に動作しないためです。感度が高すぎるためです。風が吹く葉やカーテン、小動物による間違った動き、および電力網や電気機器の干渉による間違った動きを検出します。これらすべてが製品をリードし、正常に動作しません！

高出力マイクロ波インダクタが正常に動作しない場合は、感度を適切に下げてからテストしてください。

インストール手順
（1）電源を切る前に。
（2）ボトムスタンドを外します。
（3）ボトムスタンドは、膨らませたネジで選択した位置に固定します。
（4）接続線図に従って、電源と負荷をセンサーの接続線列に接続します。
（5）センサーはボトムスタンドのロックを狙って押します。

壁の設置
（設置方法は天井設置と同様です）

機会のために

非金属物体に取り付けられた制御スイッチングデバイス。
ホーム\マーケット\オフィスビル\ファクトリー\ホテル\インスティテューションなどで広く使用できます。
この製品は、最大12Mの高さに設置でき、大規模な倉庫への設置に適しています。
