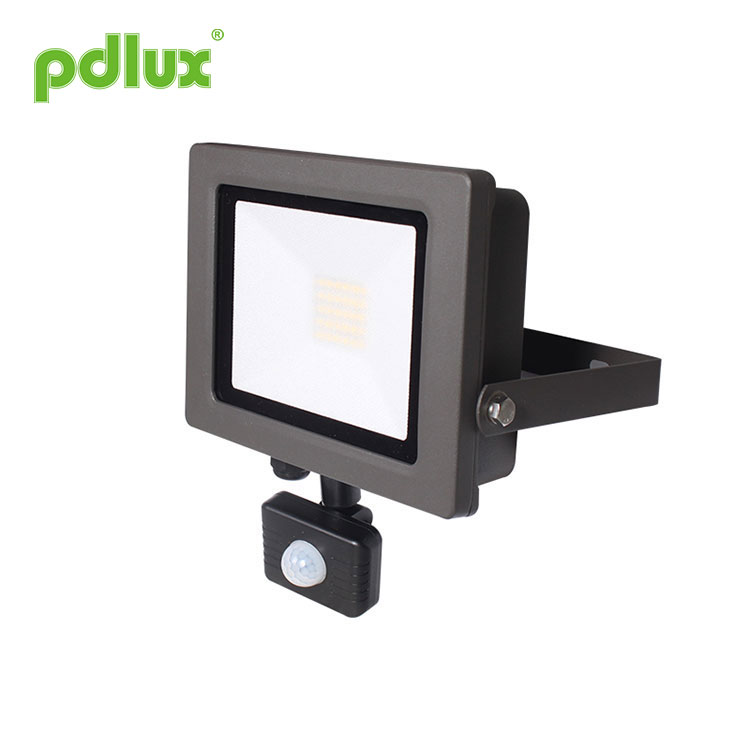

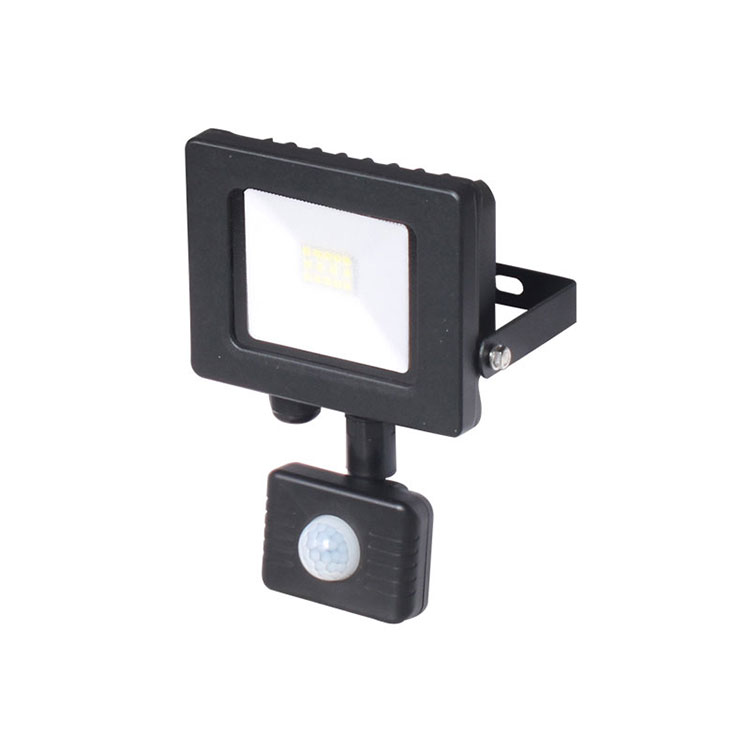

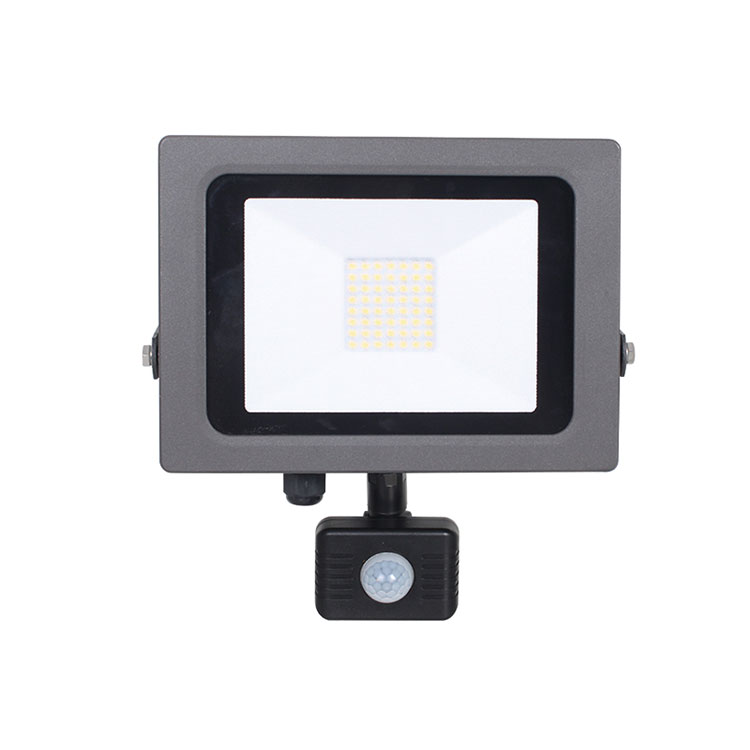

50W 赤外線センサー LED 投光器

PDF-50W 赤外線センサー LED 投光器 説明書

まとめ

この製品はハイパワーキャストLEDセンサーライトです。優れた感度の検出器、集積回路、SMTを採用しています。自動化、利便性、安全性、省エネ、実用的な機能が集約されています。広い検出フィールドは、上下左右のサービスフィールドで構成されます。人間の動きによる赤外線を受信することで機能します。検出フィールドに入るとすぐに負荷が開始され、昼夜を問わず自動的に識別されます。設置は非常に便利で、用途は非常に幅広いです。

昼と夜を識別できます: 光の制御は、動作しているときに自由に調整できます。 「太陽」の位置（最大）に調整すると、日中も夜間も動作します。ただし、「月」の位置（分）に調整されている場合は、10 ルクス未満の光制御でのみ機能します。調整パターンはテストパターンを参照してください。

時間遅延は継続的に追加できます。最初の誘導信号の後に 2 番目の誘導信号を受信すると、最初の基本遅延時間の残りの時間をもう一度計算します。（時間の設定）

10~>300 LUX の範囲で定義できます。ノブを時計回りに完全に回すと約 10 ルクス、反時計回りに完全に回すと約 300 ルクスになります。検知ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

8 秒 (反時計回りに回しきる) から 9 分 (時計回りに回しきる) まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再開されます。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。

センシング情報

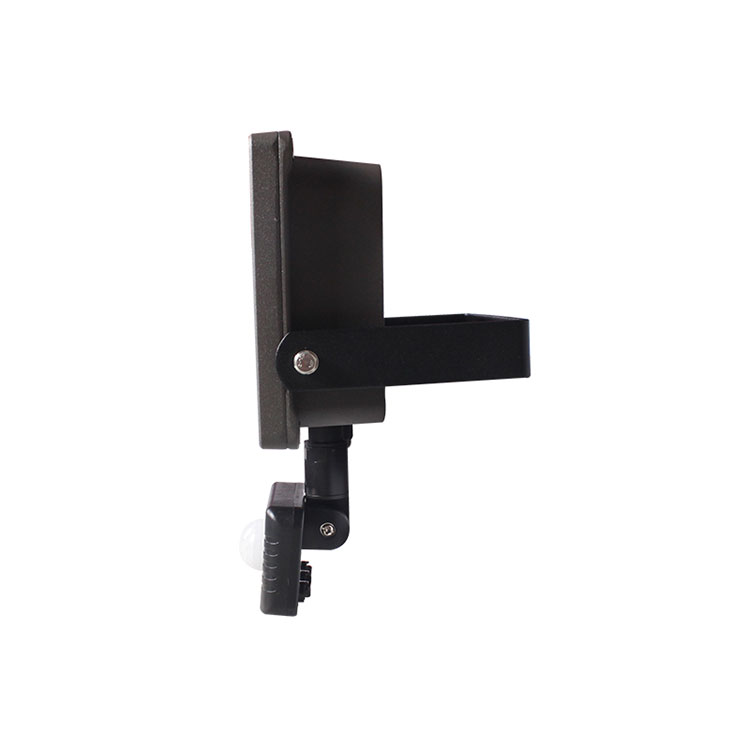

各部の名称

(アルミ材用ランプシェル)

ランプの需要に応じてセンサーを適切に使用し、画角を照らし、視野内の製品を最大限に活用します。

設定方法：ポテンショメータ

(1)遅延時間の設定

8 秒 (反時計回りに完全に回す) から 9 分 (時計回りに完全に回す) まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再開されます。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。

(2)検知範囲の設定

時計回りに回すと増加し、反時計回りに回すと減少します。ミニにすると2～4m、最大にすると10mになります。

10~>300 LUX の範囲で定義できます。ノブを時計回りに完全に回すと約 10 ルクス、反時計回りに完全に回すと約 300 ルクスになります。検知ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

1. 時間調整ノブ (TIME): ユーザーは必要に応じて遅延時間を選択できます。通常、測定の設置時に時間調整ノブ (TIME) を最小限に抑え、設置検査を迅速かつ簡単に行うことができます。設置後は8秒〜9分±2分で消灯時間を任意に選択し、時間を設定してテスト時間を確認します。センサー信号の前を動かさないように、センサーヘッドをできるだけ下に置く必要があります。その結果、設定された時間は擬似的なものではありません。

2. 照度調整ノブ (LUX): ユーザーはこのノブを使用して、どのような種類の周囲光 (昼間から夜間) の下でセンサーが自動誘導照明の値を入力するかを選択できます。
通常は3LUXが夜間として表示され、100LUX〜2000LUXが昼間の値となります。したがって、初回設定では、ユーザーは必要に応じて LUX ノブを調整できます。

3. 感度調整ノブ SENS (検出距離調整ノブ): センサーの最大検出距離は、周囲温度 24 ℃ の場合、最大 10 メートルです。周囲温度が高すぎると検出距離が短くなります。
冬は感度が高く、夏は感度が低いため、ユーザーはエリアのサイズに応じて SENS ノブを調整して、ユーザーが必要とする距離をセンサーが自動的に感知するようにできます。

インストール

注：以下の工具をご持参ください。

電源を切ります。
底の爪を外します。配線穴を開けます。電源線と負荷線は底部に穴が開けられています。
膨張したネジを使用して、選択した位置に底部を固定します。
スケッチ図に従って接続線コラムを使用して電源と負荷を接続します。
センサーを底面に固定し、爪をねじ込んで電源を入れてください。

注記

電気技師または経験豊富な人間が設置できます。
不安の対象をインスタレーションの基礎面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置することは避けてください。
安全のため、取り付け後に不具合を見つけた場合はケースを開けないでください。
製品の予期せぬ損傷を避けるため、赤外線を取り付ける場合は6Aの安全装置を追加してください。
センサー、例えばヒューズ、安全管など。

何らかの問題と解決方法

負荷が機能しない:
ａ．電力と負荷を確認してください。
b.負荷が良ければ。
c.感知後にインジケーターランプの速度が速くなった場合。
d.作業灯が調光に対応しているかご確認ください。

感度が悪い：
ａ．検出窓の前に信号の受信を妨げるものがあるかどうかを確認してください。
b.周囲温度を確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.設置高さをご確認ください。
e.移動方向が正しい場合。

センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号がある場合。
b.時間設定を最長に設定した場合。
c.パワーが指示に対応している場合。
d.エアコンやセントラルヒーティングなど、センサー付近の気温が変化した場合。

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合は、経験豊富な技術者が同じ定格の LED を使用して修理する必要があります。

タイプ Y アタッチメントの場合: この照明器具の外部フレキシブル ケーブルまたはコードが損傷した場合、危険を避けるために、製造元、そのサービス代理店、または同様の資格を持つ者のみが交換する必要があります。

●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、トラブルが発生することがあります。設計の際には、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
