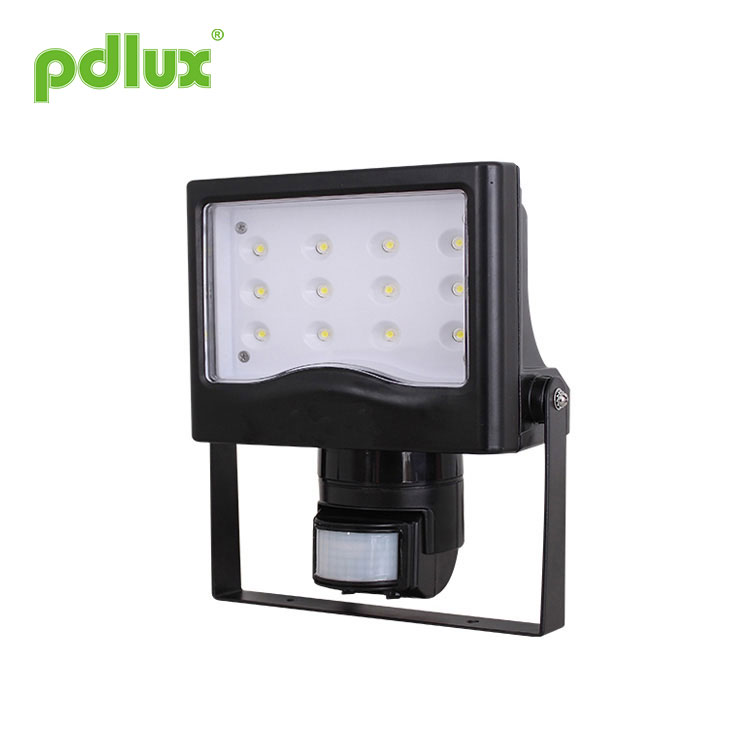

ハイパワーキャストLEDセンサーライト

赤外線モジュールイオンセンサー LED 投光器 PD-PIR2012 の説明書

商品情報

この製品はハイパワーキャストLEDセンサーライトです。優れた感度の検出器、集積回路、SMTを採用しています。自動化、便利、安全、省エネ、実用性の機能を集約しています。広い検出フィールドは上下左右のサービスフィールドで構成されます。人の動きによる赤外線を受信して​​動作します。検知フィールドに入るとすぐに負荷を開始し、昼夜を問わず自動的に識別します。設置は非常に便利で、用途は非常に幅広いです。電力表示と検出表示の機能があります。

仕様

電源：220V/AC-240V/AC 電源周波数：50Hz 調光: <3LUX-2000LUX（調整可能） 遅延時間: 最小: 8秒±3秒 最大：7分±2分（調整可能） LED数量: 12個 定格負荷：最大17W LED仕様:3WハイパワーLED 色温度:6200K—6700K 検出角度: 180° 検出範囲:最大10-12m(24℃) 動作温度:-10°C~+40°C 使用湿度:<95%RH 設置高さ:>1.8m~3.5m 待機電力:0.45W(静的0.1W) 検出動作速度:0.6~1.5m/s 光束:870lm 視野角:50° 正味重量：約1.6kg

関数

昼と夜を識別できる: 消費者は作業環境の光を調整できます。 「太陽」の位置（最大）に調整すると、日中も夜間も動作できます。 「月」の位置（最小）に調整すると、3LUX 未満の周囲光でも動作できます。調整パターンについては、テストパターンを参照してください。

電源と検出表示：電源を入れた後、表示ランプが4秒ごとに1回点滅します。信号を受信すると1秒ごとに2回点滅します。同時に、センサーの検出と電力の正常な状態を示すことができます。

時間遅延は継続的に追加されます。最初の誘導の後に 2 番目の誘導信号を受信すると、最初の遅延残りを基にして時間をもう一度計算します。 （時間を設定します）。

時間遅延は調整可能です。消費者の希望に応じて設定できます。最小時間は8秒±3秒です。最大は7分±2分です。

センサー情報

スペクトログラム

設置

注：以下の工具をご持参ください。

電源を切ります。
底の爪を外します。配線穴を開けます。電源線と負荷線は底部に穴が開けられています。
膨張したネジを使用して、選択した位置に底部を固定します。
スケッチ図に従って接続線コラムを使用して電源と負荷を接続します。
センサーを底面に固定し、爪をねじ込んで電源を入れてください。

アルミ材用ランプシェル

ランプの要求に応じて、センサーと照明の画角をうまく利用して、視野内の製品を最大限に活用します。

テスト

光制御ノブを時計回りに回して最大（太陽）にし、時間ノブを時計回りに回して最小にします。
電源を入れると負荷は動作せず、表示灯が4秒に1回点滅します。
5～10秒後、負荷が動作し、表示ランプが1秒ごとに2回点滅します。誘導信号がない状態では、負荷は 5 ～ 30 秒以内に動作を停止し、表示ランプは 4 秒ごとに 1 回点滅します。

最初の発光後、5～10秒後に再度感知させます。負荷がかかり、表示の点滅速度が1秒ごとに2回になります。負荷は 5 ～ 15 秒以内に動作を停止するはずです。
アンビエントライトノブを反時計回りに最小に回します。3LUX 未満に調整すると、負荷停止後にインダクタ負荷が動作しなくなります。検出窓を不透明な物体 (タオルなど) で覆うと、負荷は動作します。誘導信号がない状態では、負荷は 5 ～ 15 秒以内に動作を停止します。

注記

電気技師または経験豊富な人間が設置できます。
不安の対象をインスタレーションの基礎面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置することは避けてください。
安全のため、取り付け後に不具合を見つけた場合はケースを開けないでください。
製品の予期せぬ損傷を避けるため、赤外線センサーを取り付ける際には、ヒューズや安全チューブなどの 6A の安全装置を追加してください。

ある問題とその解決方法

負荷が機能しない:

ａ．電力と負荷を確認してください。

b.負荷が良ければ。

c.感知後にインジケーターランプの速度が速くなった場合。

d.作業灯が周囲光に対応しているか確認してください。

感度が悪い：

a 検出窓の前に信号の受信を妨げるものがあるかどうかを確認してください。

b.周囲温度を確認してください。

c.信号源が検出フィールド内にあるかどうかを確認してください。

d.設置高さをご確認ください。

e.移動方向が正しい場合。

センサーは負荷を自動的に遮断できません。

ａ．検出フィールドに継続的な信号がある場合。

b.遅延時間を最長に設定した場合。

c.パワーが指示に対応している場合。

d.エアコンやセントラルヒーティングなど、センサー付近の気温が変化した場合

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。

タイプ Y アタッチメントの場合: この照明器具の外部フレキシブル ケーブルまたはコードが損傷した場合、危険を避けるために、製造業者、そのサービス代理店、または同様の資格を持つ者のみが交換する必要があります。

専門の設置業者にご確認ください。
取り付け、取り外し作業の前に電源を切ってください。
安全のため必ず電源を切ってください。
不適切な操作により損失が発生した場合、メーカーは一切の責任を負いません。

当社では製品の品​​質と信頼性の向上に努めておりますが、電子部品には一定の確率で機能不全が発生し、何らかのトラブルが発生することがあります。
設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
