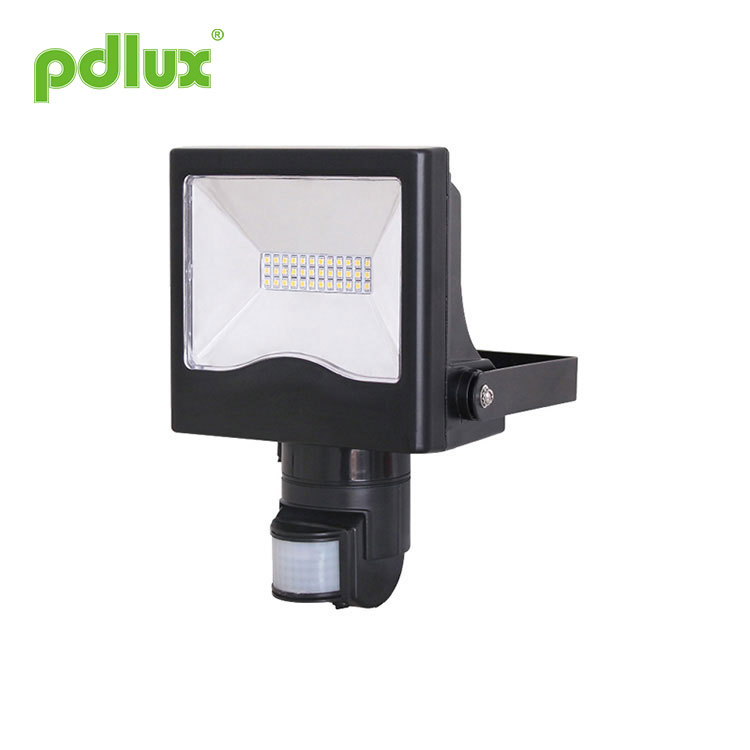

PIRモーションセンサー付きLED投光器

赤外線モーションセンサー LED フラッドライト PD-PIR2036-2 の説明書

まとめ

この製品はハイパワーキャストLEDセンサーライトです。優れた感度の検出器、集積回路、SMTを採用しています。自動化、利便性、安全性、省エネ、実用性の機能が集約されています。広い検出フィールドは、上下左右のサービス フィールドで構成されます。人間の動きによる赤外線を受信することで機能します。検出フィールドに入ると、すぐに読み込みが開始され、昼夜を問わず自動的に識別されます。設置は非常に便利で、用途は非常に幅広いです。電力表示と検出表示の機能があります。

検出フィールド: 検出フィールド (次の図を参照) は上下左右のサービス フィールドで構成されており、消費者の希望に応じて選択できます。移動の方向性は素晴らしいです
感受性との関係。
昼と夜を識別できる: 消費者は作業用の照明制御を調整できます。 「太陽」の位置（最大）に調整すると、日中も夜間も動作します。 「月」の位置（最小）に調整されている場合、3LUX 未満の光制御で機能します。調整パターンについては、テストパターンを参照してください。
電源と検出の表示: 電源を入れた後、インジケーターランプが 4 秒ごとに 1 回点滅します。信号を受信すると1秒ごとに2回点滅します。同時に、センサーの検出と電力の正常な状態を示すことができます。
時間設定は継続的に追加されます。最初の誘導後に 2 回目の誘導信号を受信すると、最初の休憩設定の基本に基づいて時間をもう一度計算します。 （時間を設定します）。
時間設定は調整可能です。消費者の希望に応じて設定できます。最小時間は 8 秒±3 秒です。最大は7分±2分です。

センサー情報

スペクトログラム

インストール

注：以下の工具をご持参ください。

電源を切ります。
底の爪を外します。配線穴を開けます。電源線と負荷線は底部に穴があります。
膨張したネジを使用して、選択した位置に底部を固定します。
スケッチ図に従って接続線コラムを使用して電源と負荷を接続します。
センサーを底面に固定し、爪をねじ込んで電源を入れてください。

各部の名称

(アルミ材用ランプシェル)

ランプの需要に応じてセンサーを適切に使用し、画角を照らし、視野内の製品を最大限に活用します。

テスト

光制御ノブを時計回りに回して最大（太陽）にし、時間ノブを時計回りに回して最小にします。
電源を入れると負荷は動作せず、表示灯が4秒に1回点滅します。
5～10秒後、負荷が動作し、表示ランプが1秒ごとに2回点滅します。誘導信号がない状態では、負荷は 5 ～ 30 秒以内に動作を停止し、表示ランプは 4 秒ごとに 1 回点滅します。
最初の点滅が消えた後、5 ～ 10 秒後に再び感知します。負荷が機能し、表示の点滅速度が 1 秒ごとに 2 回になります。負荷は 5 ～ 15 秒以内に動作を停止するはずです。
調光ノブを反時計回りに最小に回します。3LUX未満で調整した場合、負荷が停止した後はインダクタ負荷は動作しません。検出窓を不透明な物体（タオルなど）で覆うと、負荷は動作します。誘導信号がない状態では、負荷は5〜15秒以内に動作を停止します。

注記

電気技師または経験豊富な人間が設置できます。
不安の対象をインスタレーションの基礎面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置することは避けてください。
安全のため、取り付け後に不具合を見つけた場合はケースを開けないでください。
製品の予期せぬ損傷を避けるため、赤外線センサーを取り付ける際には、ヒューズ、安全管などの6Aの安全装置を追加してください。

何らかの問題と解決方法

負荷が機能しない:
ａ．電力と負荷を確認してください。
b.負荷が良ければ。
c.感知後にインジケーターランプの速度が速くなった場合。
d.作業灯が調光に対応しているかご確認ください。

感度が悪い：
ａ．検出窓の前に信号の受信を妨げるものがあるかどうかを確認してください。
b.周囲温度を確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.設置高さをご確認ください。
e.移動方向が正しい場合。

センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号がある場合。
b.時間設定を最長に設定した場合。
c.パワーが指示に対応している場合。
d.エアコンやセントラルヒーティングなど、センサー付近の気温が変化した場合。

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合は、経験豊富な技術者が同じ定格の LED を使用して修理する必要があります。

タイプ Y アタッチメントの場合: この照明器具の外部フレキシブル ケーブルまたはコードが損傷した場合、危険を避けるために、製造元、そのサービス代理店、または同様の資格を持つ者のみが交換する必要があります。

●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失については、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、トラブルが発生することがあります。設計の際には、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
