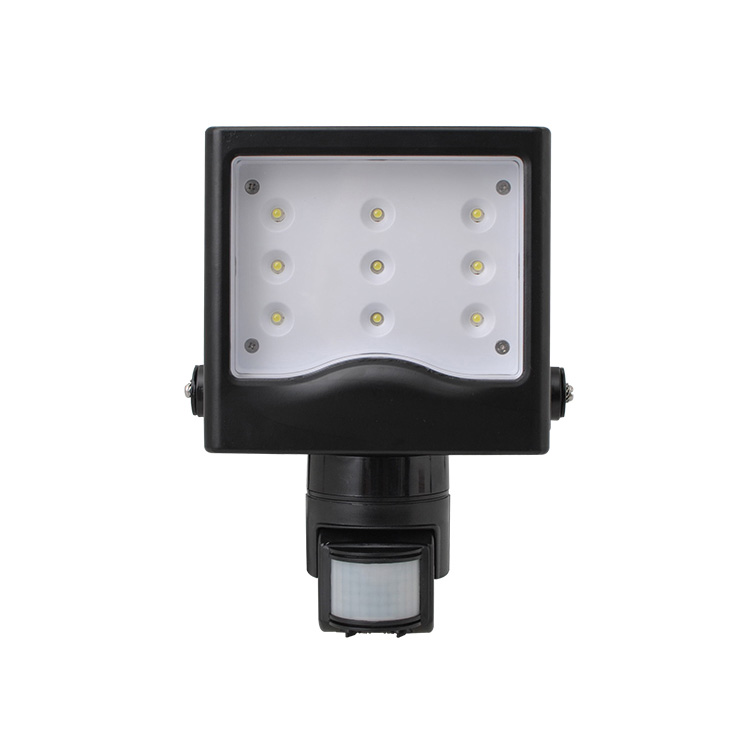

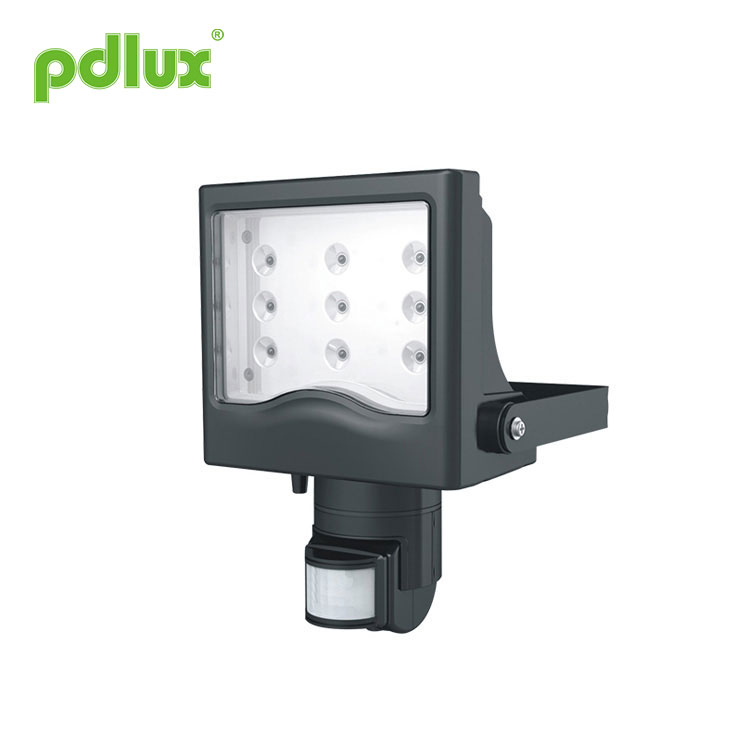

赤外線モーションセンサーLED投光器
以下は赤外線モーション センサー LED フラッドライトの紹介です。赤外線モーション センサー LED フラッドライトについての理解を深めるのに役立つことを願っています。
モデル:PD-PIR2009
お問い合わせを送信
赤外線モーションセンサー LED 投光器 PD-PIR2009 の説明書
商品情報
 |
この製品はハイパワーキャストLEDセンサーライトです。優れた感度の検出器、集積回路、SMTを採用しています。自動化、利便性、安全性、省エネ、実用性の機能が集約されています。広い検出フィールドは、上下左右のサービス フィールドで構成されます。人間の動きによる赤外線を受信することで機能します。検出フィールドに入ると、すぐに読み込みが開始され、昼夜を問わず自動的に識別されます。設置は非常に便利で、用途は非常に幅広いです。電力表示と検出表示の機能があります。 |
仕様
|
電源：220-240V/AC 電源周波数：50Hz 調光:<3LUX~2000LUX（調整可能） 遅延時間：分：8秒±3秒 最大:7分±2分)（調整可能） LED数量:9個 定格負荷：最大15W LED仕様:3WハイパワーLED 検出角度:180°
色温度: 3700K—4300K 重量：約1.6kg |
 |
関数
検出フィールド: 検出フィールド (次の図を参照) は上下左右のサービス フィールドで構成されており、消費者の希望に応じて選択できます。動く方向は感度と大きな関係があります。
昼と夜を識別できる: 消費者は作業環境の光を調整できます。 「太陽」の位置（最大）に調整すると、日中も夜間も動作します。 「月」の位置（最小）に調整されている場合、3LUX 未満の周囲光でも動作します。調整パターンについては、テスト パターンを参照してください。
電源と検出の表示: 電源を入れた後、インジケーターランプが 4 秒ごとに 1 回点滅します。信号を受信すると1秒ごとに2回点滅します。同時に、センサーの検出と電力の正常な状態を示すことができます。
時間遅延は継続的に追加されます。最初の誘導後に 2 番目の誘導信号を受信すると、最初の遅延残りの基準に基づいて時間をもう一度計算します。 （時間を設定します）。
遅延時間は調整可能です。消費者の希望に応じて設定できます。最小時間は 8 秒±3 秒です。最大は7分±2分です。
センサー情報
スペクトログラム
設置
注：以下の工具をご持参ください。
電源を切ります。
底の爪を外します。配線穴を開けます。電源線と負荷線は底部に穴が開けられています。
膨張したネジを使用して、選択した位置に底部を固定します。
スケッチ図に従って接続線コラムを使用して電源と負荷を接続します。
センサーを底面に固定し、爪をねじ込んで電源を入れてください。
各部の名称
(アルミ材用ランプシェル)
テスト
光制御ノブを時計回りに回して最大（太陽）にし、時間ノブを時計回りに回して最小にします。
電源を入れると負荷は動作せず、インジケーターランプが 4 秒ごとに 1 回点滅します。 5～10秒後、負荷が動作し、表示ランプが1秒ごとに2回点滅します。誘導信号がない状態では、負荷は 5 ～ 30 秒以内に動作を停止し、表示ランプは 4 秒ごとに 1 回点滅します。
最初の点滅が消えた後、5 ～ 10 秒後に再び感知します。負荷が機能し、表示の点滅速度が 1 秒ごとに 2 回になるはずです。負荷は 5 ～ 15 秒以内に動作を停止するはずです。
ライトコントロールノブを反時計回りに最小に回します。3LUX未満で調整した場合、負荷が停止した後はインダクタ負荷は動作しません。検出窓を不透明な物体（タオルなど）で覆うと、負荷は動作します。誘導信号がない状態では、負荷は5〜15秒以内に動作を停止します。
ノート
電気技師または経験豊富な人間が設置できます。
不安の対象をインスタレーションの基礎面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置することは避けてください。
安全のために。取り付け後に不具合を見つけた場合はケースを開けないでください。
製品の予期せぬ損傷を避けるため、赤外線センサーを取り付ける際には、ヒューズや安全チューブなどの 6A の安全装置を追加してください。
ある問題とその解決方法
負荷が機能しない:
ａ．電力と負荷を確認してください。
b.負荷が良ければ。
c.感知後にインジケーターランプの速度が速くなった場合。
d.作業灯が周囲光に対応しているかどうかを確認してください。
感度が悪い：
ａ．検出窓の前に信号の受信を妨げるものがあるかどうかを確認してください。 b.周囲温度を確認してください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.設置高さをご確認ください。
e.移動方向が正しい場合。
センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的な信号がある場合。
b.遅延時間を最長に設定した場合。
c.パワーが指示に対応している場合。
d.エアコンやセントラルヒーティングなど、センサー付近の気温が変化した場合。
1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。
タイプ Y アタッチメントの場合: この照明器具の外部フレキシブル ケーブルまたはコードが損傷した場合は、危険を回避するために、製造元、そのサービス代理店、または同様の資格を持つ者のみが交換する必要があります。
専門の設置業者にご確認ください。
取り付け、取り外し作業の前に電源を切ってください。
安全のため必ず電源を切ってください。
不適切な操作により損失が発生した場合、メーカーは一切の責任を負いません。
当社は製品の品質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。設計時には、トラブルを避けるために冗長設計に注意し、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
