ドップラーレーダーモーションセンサー

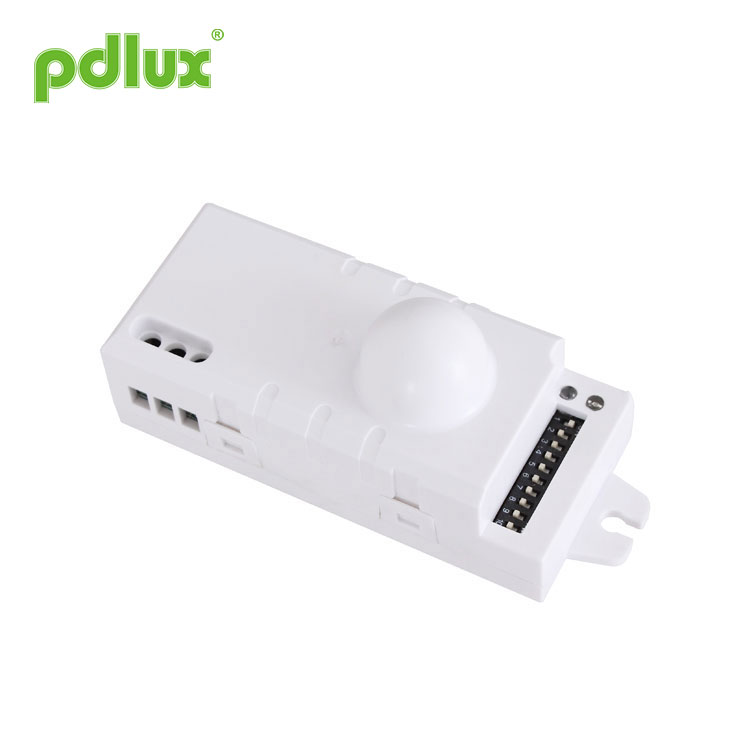

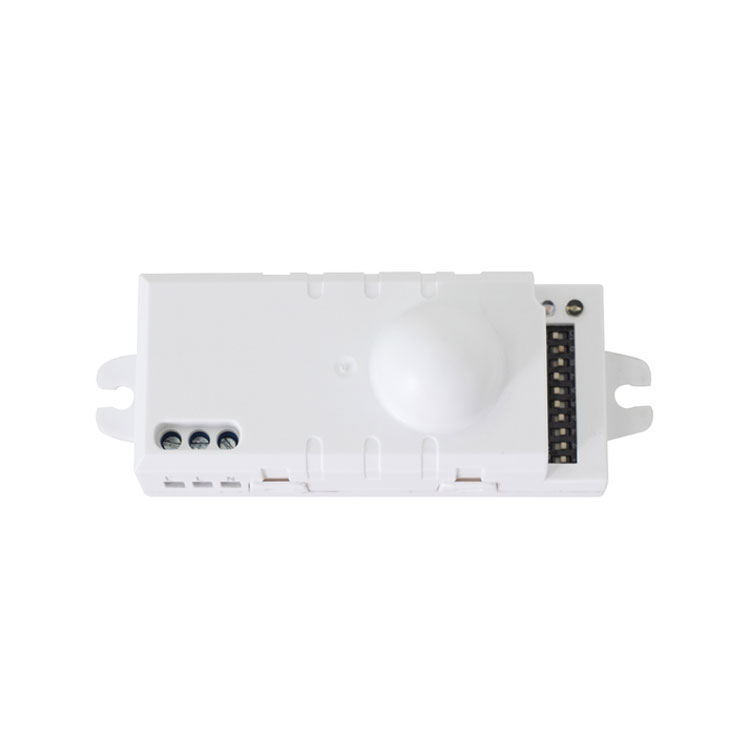

外観とサイズ

仕様

電源: 90-240V/AC 電源周波数：50/60Hz 送信電力: <0.2mW 定格荷重： 1200W/5A、Max、タングステン(cosφ=1)(220-240V/AC) 300W/2.5A、Max、蛍光灯(cosφ=0.5)(220-240V/AC) 600W/5A、Max、タングステン(cosφ=1)(100-130V/AC) 150W/2.5A、Max、蛍光灯(cosφ=0.5)(100-130V/AC)	設置場所：屋内、天井取り付け HF方式：5.8GHz CW電波、ISMバンド 使用温度: -15°C~+70°C 検出角度: 360° 検出範囲: 2m-5m-8m-10m (半径) (調整可能) 時間設定：6秒-1分-3分-5分-10分-15分（調整可能） 調光: <10LUX-100LUX-300LUX-2000LUX (調整可能) 消費電力：約0.5W
注記：このセンサーの高周波出力は 0.2mW 未満で、これは携帯電話の送信電力または電子レンジの出力のわずか 5000 分の 1 です。

センサー情報

活用分野と紹介

PD-MV1007は、360°の範囲を検出できる動体センサーで、動作周波数は5.8Gです。この製品の利点は、安定した動作状態(安定した動作温度: -15°C~+70°C)、PD- MV1007はマイクロ波センサー（高周波出力<0.2mW）を採用しているため、安全で赤外線センサーよりも優れた性能を発揮します。

ガラスやプラスチック製の製品は電子レンジの影響を受けにくいため、内部に設置することができます。以下のように製品を接続します。一般的なライトをオートライトに変更できます。


本製品は上記例以外にも様々な分野でご活用いただけます。
PD-MV1007を天井に直接設置して通路を制御することもできます。問題はない


この商品も心よりお待ちしております。人が通り過ぎると自動的にライトが点灯し、離れると自動的にライトが消えます。ニーズに合わせて閉店遅延時間を設定できます。たとえば、15 分以内に戻ると思われる場合は、TIME スライディング コントローラーを調整して遅延時間を 6 秒〜 15 分に選択できます。 TIMEスライドコントローラーは次のとおりです（テスト時間を調整した後は、検出ゾーンから遠ざけてください。そうでないと、製品が再び動体を検出したときに検出時間が不正確になります）。

パラメータ設定
以下の表に示すように、S1、S2、S3、S4、S5を設定して製品の遅延時間を設定し、S6、S7を設定して製品の検出範囲を設定し、S8、S9、S10を設定してライトを設定します。 -製品の管理。


PD-MV1007 で小さなゾーンを検出したい場合は、センス スライディング コントローラー SENS を必要な範囲に調整するだけです (適切だと思うまで、何度か調整する必要があるかもしれません)。周囲の輝度がある値を下回っているときにオンになる場合は、スライディング コントローラ LUX (動作輝度スライディング コントローラ) を調整するだけで輝度値を選択できます (適切であると思われるまで、何度か調整する必要がある場合があります)。

時間設定
ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 6秒、最長15分。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出ゾーンの調整と歩行テストの実行には最短の時間を選択することをお勧めします。スイッチをオンの位置に引くと「1」、スイッチをオフの位置に引くと「0」、対応するスイッチの位置と検出範囲が表示されます。表は次のとおりです。


検出範囲設定（感度）
検知範囲とは、センサーライトを高さ2.5mに取り付け、プルスイッチをONの位置「1」、プルスイッチをOFFにした後、地上に生じるほぼ円形の検知ゾーンの半径を表すために使用される用語です。位置を「0」として、対応するテーブルのスイッチ位置と検出範囲は次のとおりです。


注意：この製品を使用するときは、必要な適切な位置に感度を調整してください。誤った動作によって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作を検出しやすくなります。風に吹かれる木の葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。製品が機能しない原因となるものはすべて
通常は ！

正常に動作しない場合は、感度を適度に下げてテストしてください。

製品に対する電力ネットワークのパルス干渉を防止するソリューション:
地域の干渉電力ネットワークの違いにより、干渉のパルスは不確実であるため、使用時に感度を最大値に調整することはお勧めしません。
提案：誤動作を防ぐために、感度を適切な距離に設置して調整してください。最大感度を設定しないでください。

調光設定
選択した光応答しきい値は、約 1000 から 1000 までの範囲で無限に設定できます。 10～2000ルクス、スイッチをONの位置に引くと「1」、スイッチをOFFの位置に引くと「0」、対応する表のスイッチの位置と検出範囲は次のとおりです。


トラブルシューティング

故障	故障原因	解決
ロードが機能しません。	ライト照明の設定が間違っている。	負荷の設定を調整します。
	負荷が壊れています。	負荷を変更してください。
	電源がオフになっています。	電源を入れます。
負荷は常に動作します。	検出領域に連続信号があります。	検知エリアの設定を確認してください。
負荷は、モーション信号が検出されない場合に動作します。	ランプが適切に取り付けられていないため、センサーが信頼できる信号を検出できません。	設置場所を再調整してください。
	センサーが移動信号を検知（壁裏の動き、小物の動きなど）	検知エリアの設定を確認してください。
モーション信号が検出されると、負荷は動作しません。	動作速度が速すぎるか、定義された検出エリアが小さすぎます。	検知エリアの設定を確認してください。

PD-MV1007を単体で使用したい場合は、装着する製品に合わせて特別に製造されたシェルを注文するか、製品PD-MV10070-Aを直接選択することもできます。 PD-MV1007-Aの保護等級はIP55なので、PD-MV1007-AはPD-MV1007よりも防水品質が優れています。

適用場所（お客様のニーズに応じて選択します。）


1. 揺動体に取り付けると誤作動の原因となります。
2. カーテンが風で揺れると誤作動の原因となりますので、適切な設置場所を選んでください。

3. 交通量の多い場所に設置すると誤作動の原因となります。
4. 近くにある機器から火花が発生すると、誤動作の原因となります。

金属やガラス材質によるマイクロ波電磁界の反射により、検出距離が長くなる場合があります。
したがって、適切な検出距離に達するまで感度を下げてください。エラー検出を避けるため、SENS ノブを最大値まで回さないでください。また、周囲の環境もエラー動作につながります。通過する自動車や風によってさまよう物体。製品同士は 4 メートル以上離して設置してください。そうしないと、製品間の干渉によりエラー動作が発生します。

主に信号を感知して自動点灯してから自動消灯するまでの遅延時間を調整するためのものです。
実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには連続検知機能があるため、エネルギー節約のために遅延時間を短くした方がよいでしょう。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検知範囲内に人がいる場合のみ。

当社では製品の品​​質と信頼性の向上に努めておりますが、電子部品には一定の確率で機能不全が発生し、何らかのトラブルが発生することがあります。設計にあたっては冗長設計に留意し、トラブルを回避するための安全割当てを採用しています。

この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
