ドップラーレーダーセンサー

ドップラーレーダーセンサーは、ガラス、プラスチック、木材に浸透する可能性があるため、マイクロ波センサーは、ガラス、プラスチック、または木材の特定の厚さで作られた日陰に設置できます。たとえば、以下に示すように接続を作成する場合にのみ、照明のアプリケーションは、一般的な照明を自動検知照明に変更できます。

モデル:PD-MV1018A

お問い合わせを送信

ドップラーレーダーセンサー

まとめ
これは、検出範囲が360°で、動作周波数が5.8GHzであるHI精度のデジタルマイクロ波センサーです。これは、放出と受信を統合するドップラーの原理に基づいています。 MCU（マイクロコントロールユニット）を採用して、精度を大幅に増加させ、故障率を低下させます。外観が繊細で、構造がコンパクトです。荷物に独立して接続したり、ガラスやプラスチックで作られたランプシェードで照明の内部に簡単に取り付けたりすることができます。セキュリティ保護または省エネのために、通路、洗面所、エレベーター、家庭、またはその他の公共エリアに広く適用されています。それはいくつかの技術的な特許に適用され、あなたの知的な生活に最適です。

特徴
1.ノン放射線の危害：その送信機の出力は0.3MW未満であり、人体に害を及ぼさない。
2.信頼性と安定性のパフォーマンス：デジタル処理でRCフィルタリングとデジタルフィルタリングを適用します。また、デジタルゼロトリガーテクノロジーを使用します。つまり、ゼロポイントでは自動接続または自動解除されます。 Tyco High-Powerリレーを使用してコントロール出力を使用して、信頼性の高いパフォーマンスを保証します。パワーマネジメントチップを採用して、100-240VACでの安定したパフォーマンスを保証します。

仕様

電源：100-240VAC
電力周波数：50/60Hz
定格負荷：1600W max.tungsten（220-240vac）
400W Max.Fluorescent＆LED（220-240VAC）
1000w max.tungsten（100-130vac）
250W Max.Fluorescent＆LED（100-130VAC）
トランスミッションパワー：<0.2mw
作業温度：-15°C〜+70°C

保護レベル：IP20、クラスII
時間設定：8秒から12分（調整可能）
検出角：360°
検出範囲：2-10m（radii。）（調整可能）
ライトオストロール：2-2000Lux（調整可能）
設置座り：屋内、天井の取り付け
HFシステム：5.8GHz CW Electric Wave、ISMバンド

センサー情報

アプリケーション
マイクロ波はガラス、プラスチック、木材に浸透する可能性があるため、マイクロ波センサーは、ガラス、プラスチック、または木材の特定の厚さで作られた日陰に設置できます。たとえば、以下に示すように接続を作成する場合にのみ、照明のアプリケーションは、一般的な照明を自動検知照明に変更できます。

天井または床の中に1つ以上を設置して、通路全体を制御できます。
フレンドリーなリマインダー：2つ以上のマイクロ波を一緒に設置する場合、4メートルを互いに維持する必要があります。そうしないと、それらの干渉がエラー反応につながります。

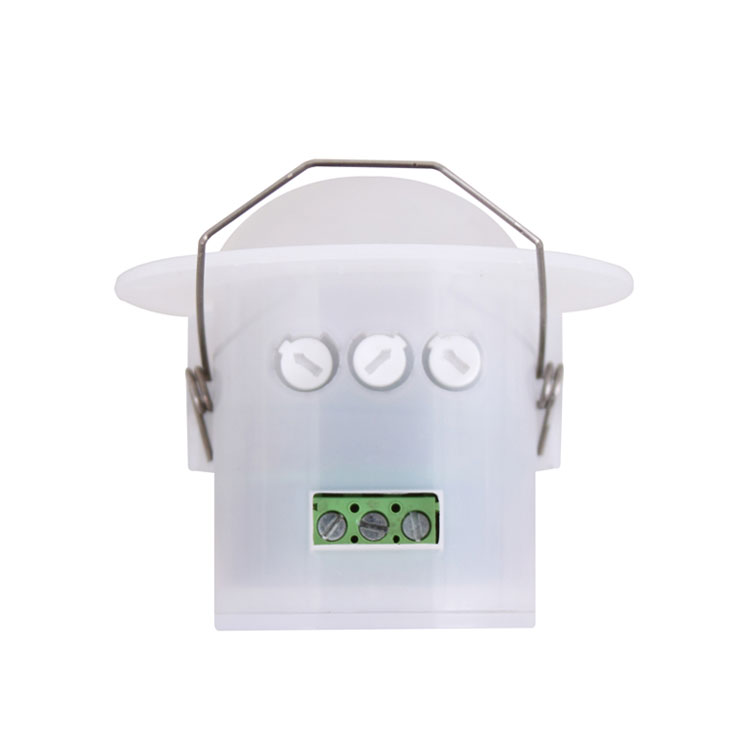

設定方法1：ポテンショメータ

検出範囲設定（感度）
	検出範囲は、2.5 mの高さに設置されたときに、地面にほぼ円鋳造の半径をエスプレイするために使用される用語です。ノブを完全に反時計回りに完全に回すには、それらの範囲であり、完全に時計回りが最大です。
注：上記の検出範囲は、1.6m〜1.7mの中間で中央の数字があり、1.0〜1.5m/秒の速度で動きます。人の身長、数値、および移動速度が変化する場合、検出範囲も変わります。注意：この製品を使用する場合は、感度（検出範囲）を適切な値に調整してくださいが、吹き飛ばす葉とカーテン、小動物、または電力グリッドと電気機器の干渉による間違った動きの容易な検出によって引き起こされる異常な反応を避けるために最大値に調整してください。上記のすべてがエラー反応につながります。製品が正常に機能しない場合は、感度を適切に下げてからテストしてからテストしてください。ヒューマンの動きはセンサー誘導を引き起こします。したがって、関数テストを受けている場合は、誘導領域を離れ、センサーの連続作業を防ぐために動きをしないでください。フレンドリーなリマインダー：2つ以上のマイクロ波を一緒に設置する場合、4メートルを互いに維持する必要があります。そうしないと、それらの干渉がエラー反応につながります。
時間設定
	8秒（完全に反時計回り）から12分（完全に時計回り）に定義できます。この時間の経過前に検出された動きは、タイマーを再起動します。検出範囲を調整し、ウォークテストを実行するための最短時間を選択することが推奨されます。
注：ライトがオフになると、センサーが別の動きを検出する準備が整うまでに1秒かかります。つまり、1秒後に検出された信号のみがライトを自動オンにできます。これは主に、信号が検出され、ライトオートオフからライトオートオフまでのライトオートオンから、遅延時間を調整するためです。遅延時間を実際のニーズに合わせて定義できます。ただし、マイクロ波センサーには連続センシングの機能があるため、遅延時間の経過前に検出された動きがタイマーを再起動し、検出範囲に人間がいる場合にのみ光が続くため、省エネのために遅延時間を短縮する方が良いでしょう。
ライトコントロール設定
	2〜2000 Luxの範囲で定義できます。ノブを完全に反時計回りに完全に回転させるには、約2つのルクスで、完全に時計回りは約2000ルクスです。検出ゾーンを調整して日光の下でウォークテストを実行すると、ノブを完全に時計回りに回す必要があります。
注：3つの機能ノブを過剰に調整しないでください。つまり、3つの機能ノブがコンポーネントに直接接続されていたため、3つのコンポーネントのそれぞれに小さなストッパーがあります。最初から最後までノブを調整すると、過度のターンがストッパーに損傷を与え、360°のノンストップターンにつながります。調整範囲制限は270°です。これに注意してください。

インストール
電源をオフにします。
スレッドチューブを電源コードと制御ラインに設定します。
接続ライン図に従って、センサーで電力と負荷を接続します。
ノブを理想的な条件に変えます
（上記の設定方法に従って設定を定義してください。

1 lockingロッキングオブジェクトにインストールされると、エラー反応が発生します。
2 wind風に吹き飛ばされた揺れるカーテンは、エラー反応につながります。インストールするのに適した場所を選択してください。
3 intrafficが忙しい場所に設置されると、エラー反応が発生します。
4.近くのいくつかの機器によって生成される火花は、エラー反応につながります。

障害と解決策

故障	障害の原因	解決
負荷は機能しません。	光照射は間違って設定されます。	負荷の設定を調整します。
	負荷が壊れています。	負荷を変更します。
	パワーはオフです。	電源をオンにします。
負荷は常に機能します。	検出領域には連続信号があります。	検出エリアの設定を確認してください。
モーション信号が検出されていない場合、負荷は機能します。	センサーが信頼できる信号を検出できないように、ランプはうまく取り付けられていません。	設置場所を再調整します。
モーション信号が検出されていない場合、負荷は機能します。	移動信号はセンサー（壁の後ろの動き、小さなオブジェクトの動きなど）によって検出されます。	検出エリアの設定を確認してください。
モーション信号が検出された場合、負荷は機能しません。	動き速度が速すぎるか、定義された検出領域が小さすぎます。	検出エリアの設定を確認してください。

●前のインストールで確認してください。
●安全の目的で、設置および削除操作の前に電源を切断してください。
●不適切な操作によって引き起こされる損失は、メーカーはあらゆる可能性を引き受けません。

私たちは製品の品質と信頼性を促進することに取り組んでいますが、すべての電子会社は効果的になるための特定の確率を持っています。
この命令は、私たちの許可なしに、他の目的のためにコピーされるべきではありません。
