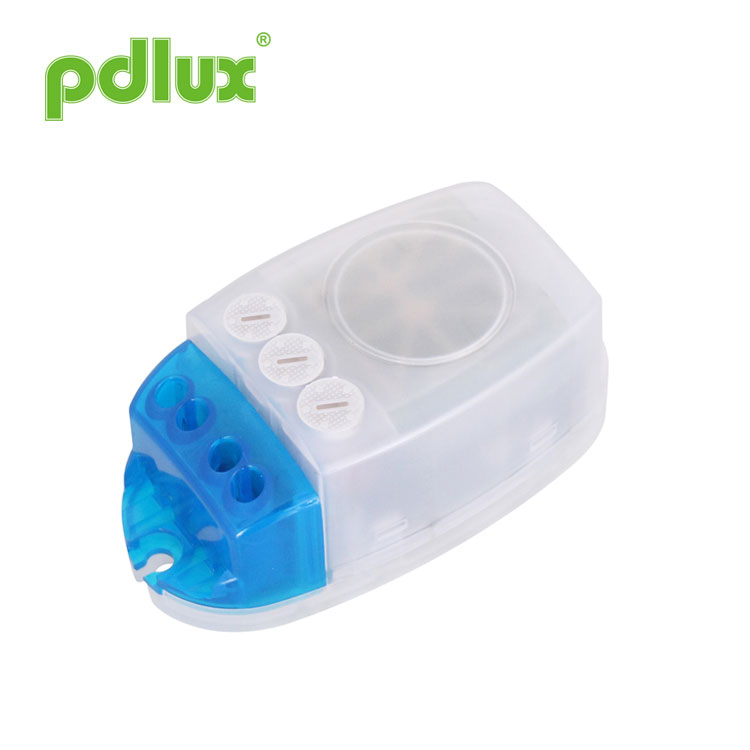

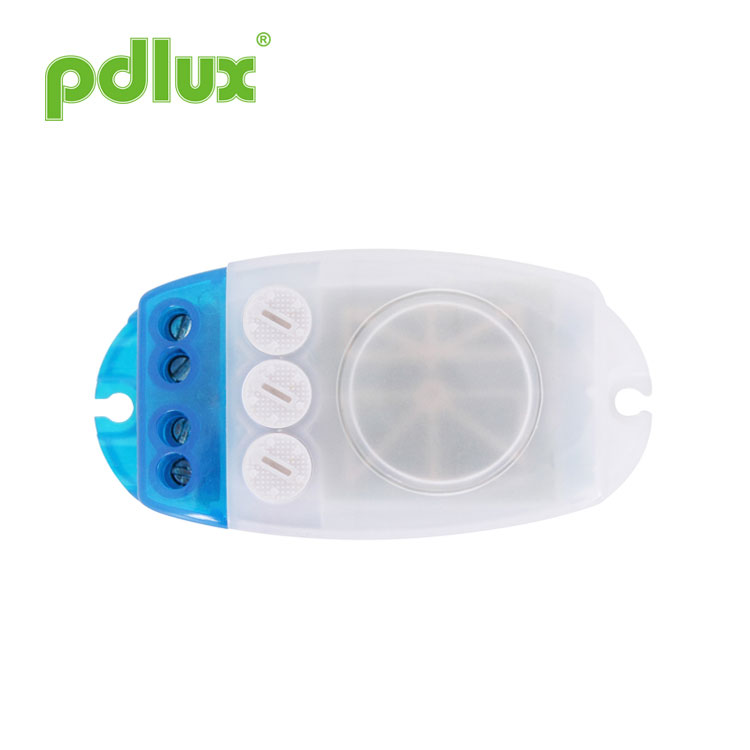

デュアル PCA 設計マイクロ波モーションセンサー

PD-MV1019-Z はデュアル PCA 設計のマイクロ波モーションセンサーで、360°の範囲を検出でき、動作周波数は 5.8G です。この製品の利点は、安定した動作状態（安定した動作温度：-15°C～+70°C）、PD-MV1019-Z マイクロ波センサー（高周波出力<0.2mW）を採用しているため、安全で赤外線よりも優れた性能を発揮します。センサー。

モデル:PD-MV1019-Z

お問い合わせを送信

PD-MV1019-Z マイクロ波センサーの説明書

PD-MV1019-Z Microwave Sensor Instruction

デュアル PCA 設計マイクロ波モーションセンサー

まとめ

MCUによりスイッチ情報を正確に計算し、正弦波のゼロ点でリレーがオンするように正確に制御し、各負荷をオンにします。正弦波のゼロ点では、従来の制御モードによる正弦波高電圧投入時の突入電流の問題特に、大容量コンデンサによって発生する大電流損傷リレーが回避されます。負荷下の高電圧の影響。現在の電気負荷、特にLEDの多様化により、ランプ、省エネランプ、蛍光灯はすべて、異なる静電容量のコンデンサを備えています。これはリレーにとっては災難。 50W LED ランプは、80 ～ 120A のサージ電流を生成することがあります。普通の10A リレーは突入電流の 3 倍までしか耐えられず、数日でリレーが壊れる可能性が高いまたは数回。このため、市販されている従来のセンサーは寿命が短く、負荷電流も小さくなっています。この問題を克服するために、この製品は高度なデジタル精密計算を採用して負荷をオンにします。正弦波がゼロ電位の場合、負荷サージ電流の問題が解決され、出力が大幅に向上します。耐荷重を高め、製品の寿命を延ばします。最新の量産制御方式センサー技術により、あらゆる負荷を簡単に制御できます。中級～高級品です。費用はかかりますが、従来品に比べ、信頼性と寿命が大幅に向上しました。この商品は安心を選ぶ、安全を選ぶと同じです。

特徴

1.非放射線害: 送信出力は0.2mW未満であり、人体に害はありません。
2.信頼性と安定したパフォーマンス: デジタル処理で RC フィルターとデジタルフィルターを適用します。それもデジタルゼロトリガーテクノロジーを使用しています。つまり、ゼロポイントで自動接続または自動切断されます。電源管理チップを採用し、定格電圧での安定したパフォーマンスを保証します。
3.リモート設定：リモート機能を使用して設計されており、ポテンショメータによって機能を事前に設定できます。実際のニーズに合わせて、またはリモコンを使用できます。

仕様

電源	AC100-240V
電源周波数	50/60Hz
送信電力	<0.2mW
すべての負荷	最大1600W (AC220-240V)
すべての負荷	最大1000W (AC100-130V)
使用温度	-15℃～+70℃
設置座り	屋内、天井取り付け
HFシステム	5.8GHz CW電波、ISMバンド
検出角度	360°(天井設置)、180°(壁面設置)
検知範囲（22℃）	2～8m(半径)(調整可能)
上下動検知距離	>16m
調光	10-1000LUX、(調整可能)
時刻設定	10秒～12分（調整可能）
保護レベル	IP20、クラスII

センサー情報

Sensor Information

アプリケーション

マイクロ波はガラス、プラスチック、木材を透過するため、マイクロ波センサーを屋内に取り付けることができます。一定の厚さのガラス、プラスチック、または木材で作られたシェード。たとえば、照明におけるアプリケーションの場合のみ、以下のように接続することで、一般照明を自動感知照明に変更できます。
電源のセンサー接続モードと同じ負荷を与えます。
異なる電源接続モードの負荷とセンサー。
Applications

上記の照明内部への応用は、複数の実用化のうちの 1 つです。内部に 1 つ以上インストールすることもできます天井や床を使って通路全体をコントロールします。
注意: 2 台以上の電子レンジを一緒に設置する場合は、電子レンジから 4 メートル離れた場所に設置する必要があります。そうでない場合、それらの間の干渉によりエラー反応が発生します。

設定方法 1: ポテンショメータ

ニーズを満たすまでに値を調整するのに時間がかかる場合があります。

Setting manner one:potentiometer

(1)検出範囲設定(感度)

Light-control setting

検知範囲とは、物体に投影されるほぼ円の半径を表すために使用される用語です。 2.5mの高さに設置した場合は地面に接地してください。ノブを反時計回りにいっぱいに回すと、最小範囲、時計回りに完全に回すと最大範囲になります。

注：上記の検知範囲は、身長1.6m～1.7mの人の場合です。中背で背が高く、速度は1.0～1.5m/秒。人の身長、体型、移動速度が変化すると検知範囲も変化します。

注意：この製品を使用するときは、感度（検出範囲）を適切な値に調整してください。適切な値ですが、安易な使用による異常反応を避けるため最大値です。葉っぱやカーテンの吹き飛ばし、小動物、または動物による誤った動きの検出電力網と電気機器の干渉。上記のすべてが次のことにつながります。エラー反応。製品が正常に動作しない場合は、感度を下げてみてください。人の動きによってセンサーが誘導されるため、機能テスト中は、誘導領域から離れて移動しないでください。センサーの連続動作を妨げます。

注意: 2 台以上の電子レンジを一緒に設置する場合は、次のことを行う必要があります。互いに 4 メートル離れてください。そうしないと、相互の干渉によりエラーが発生します。反応。

注: 3 つの機能ノブを過度に調整しないでください。それは、その３人だからです機能ノブはコンポーネントに直接接続されており、それぞれに小さなストッパーがあります 3つのコンポーネントのうち、ノブを最初から最後まで調整すると、回しすぎると、ストッパーを破損し、360°ノンストップ回転につながります。調整範囲の制限は 270°、ぜひご注意ください。

(2)時刻設定

Time setting

遅延時間は 10 秒から 12 分の間で設定できます。あらゆる動きが検出されましたこの時間が経過する前にタイマーが再スタートします。最短のものを選択することをお勧めします検出範囲の調整と歩行テストの実行に時間がかかります。

注: ライトが自動オフになると、センサーが検出できるようになるまでに 4 秒かかります。別の動作、つまり 4 秒後に検出された信号のみがライトを自動点灯できます。
主に信号を検出して点灯するまでの遅延時間の調整用です。ライトが自動オフになるまで自動オン。実際のニーズに合わせて遅延時間を定義できます。しかし、あなたはそうするだろうマイクロ波センサーには連続検知機能、つまり遅延時間の前に検出されたあらゆる動き経過するとタイマーが再スタートし、検知内に人がいる場合にのみライトが点灯し続けます。範囲。

(3)調光設定

Light-control setting

10~1000LUXの範囲で定義できます。ノブを反時計回りにいっぱいに回すと、約10ルクス、時計回りに回すと約1000ルクス。検知ゾーンを調整するときは、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

14キーリモコン FS14B

SET：リモコン操作設定キー、機能設定キー。このSETキーを押すと、リモコン機能が起動します。それ以外の場合、送信機は無効です。注: 送信機の設定は 1 分以内に完了する必要があります。 1つ以上分が経過すると自動的にロックされ、電子レンジセンサーは反応しません。リモコン。 1分以内にリモコンの設定が完了しない場合は、再度リモコンを押す必要があります。このSETキー。マイクロ波センサーがリモコンに応答すると、それぞれのキーを押すと、製品のインジケーターが素早く 3 回点滅します。もしあればフラッシュがありません。つまり、マイクロ波センサーがリモコンからの信号を受信しなかったことを意味します。コントローラ。

AUTO モード: このキーを押すと、製品は自動感知モードに入り、製品は次のとおりに動作します。設定データです。この AUTO モードが必要な場合は、データを設定する必要があります。感度設定：2m-4m-6m-8m(半径) 遅延時間設定：10S、3MIN、6MIN、12MIN。ルクス設定：10LUX、50LUX、150LUX、2000LUX。必要に応じて各設定を選択してください。注: この AUTO モードを使用する前に SET キーを押してください。 SETはリモコンを起動するキーです関数。

Warning
以下の状況ではエラー反応が発生します。

1、揺動体上に設置するとエラー反応を起こします。
2、風で揺れるカーテンはエラー反応を引き起こします。設置場所に合わせてお選びください。
3、交通量の多い場所に設置するとエラー反応が発生します。
4、近くの一部の機器から発生する火花は、エラー反応を引き起こす可能性があります。

故障と解決策

故障	故障原因	解決
ロードが機能しません。	ライト照明の設定が間違っている。	負荷の設定を調整します。
	負荷が壊れています。	負荷を変更してください。
	電源がオフになっています。	電源を入れます。
負荷は常に動作します。	検出領域に連続信号があります。	検知エリアの設定を確認してください。
負荷は、モーション信号が検出されない場合に動作します。	ランプが適切に取り付けられていないため、センサーが信頼できる信号を検出できません。	設置場所を再調整してください。
負荷は、モーション信号が検出されない場合に動作します。	センサーが移動信号を検知（移動）壁の後ろ、小さな物の動きなど）	検知エリアの設定を確認してください。
モーション信号が検出されると、負荷は動作しません。	動作速度が速すぎるか、定義された検出エリアが小さすぎます。	検知エリアの設定を確認してください。
