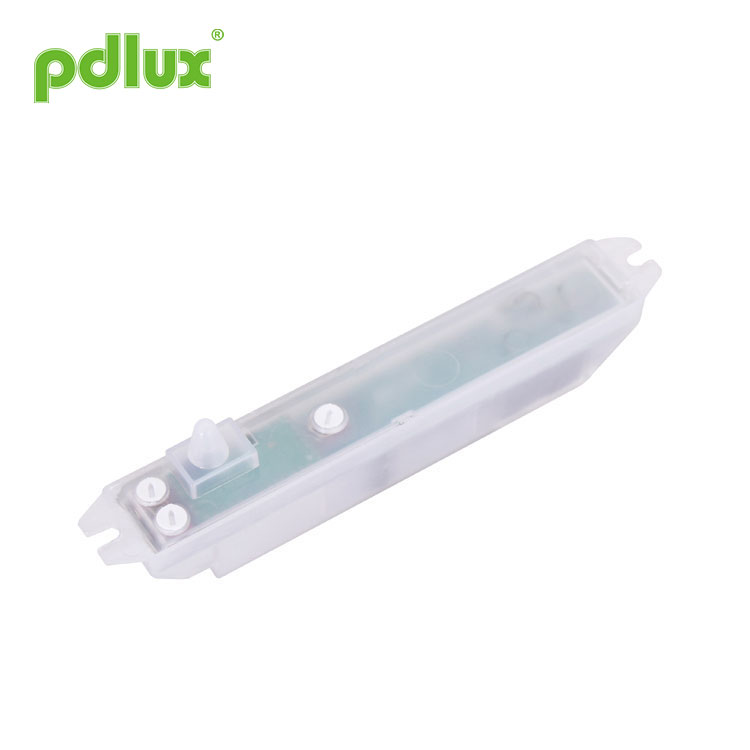

HF マイクロ波センサー
HF マイクロ波センサーは、安全保護やエネルギー節約のために、通路、洗面所、エレベーター、家庭またはその他の公共エリアに広く適用されています。いくつかの技術特許を申請しており、あなたのインテリジェントな生活に最適です。
モデル:PD-MV1020
お問い合わせを送信
HF マイクロ波センサー
まとめ
検出範囲360°、動作周波数5.8GHzの高精度デジタルマイクロ波センサーです。発信と受信を統合するドップラー原理に基づいています。 MCU (Micro Control Unit) を採用し、精度を大幅に向上させ、故障率を低減します。見た目は繊細で、構造はコンパクトです。独立して負荷に接続することも、ガラスまたはプラスチック製のランプシェードを使用して照明内に簡単に取り付けることもできます。安全保護や省エネを目的として、通路、洗面所、エレベーター、家庭やその他の公共エリアに広く適用されています。いくつかの技術特許を申請しており、あなたのインテリジェントな生活に最適です。
特徴
1.非放射線害：送信出力は0.3mW未満であり、人体に害はありません。
2.信頼性と安定したパフォーマンス: デジタル処理で RC フィルターとデジタル フィルターを適用します。また
デジタルゼロトリガーテクノロジーを使用しています。つまり、ゼロポイントで自動接続または自動切断されます。それ
電源管理チップを採用し、100-240V/ACで安定したパフォーマンスを保証します。
仕様
|
電源: 100-240VAC 電源周波数：50/60Hz 送信電力: <0.3mW 定格荷重： 1200W、Max、タングステン(cosφ=1)(AC220-240V) 300W、Max、蛍光灯(cosφ=0.5)(AC220-240V) 600W、Max、タングステン(cosφ=1)(AC100-130V) 150W、Max、蛍光灯(cosφ=0.5)(AC100-130V) 使用温度: -15°C~+70°C |
保護レベル: IP20、クラス II 設置場所：屋内、天井取り付け HF方式：5.8GHz CW電波、ISMバンド 検知角度：360°（天井設置） 検出範囲: 1-8m (半径) (調整可能)(天井設置) 時間設定：8秒～12分（調整可能） 調光: 10-1000LUX、(調整可能) 消費電力：約0.5W |
センサー情報
アプリケーション
マイクロ波はガラス、プラスチック、木材を透過することができるため、マイクロ波センサーは一定の厚さのガラス、プラスチック、木材で作られたシェードの内側に取り付けることができます。例えば照明用途の場合、下図のように接続するだけで、一般的な照明を自動検知照明に変更することができます。
接続モード 1:
N、Lを電源に接続し、N、L’を負荷に接続します。
負荷をL’に接続すると、信号が検出されると負荷が動作し、後続の信号がなくなると設定された遅延時間が経過すると動作を停止します。
天井または床の内側に 1 つ以上設置して、通路全体を制御することもできます。
注意: 2 台以上の電子レンジを一緒に設置する場合は、互いに 4 メートル離す必要があります。そうしないと電子レンジ間の干渉が発生し、エラー反応が発生します。
設定方法 1: ポテンショメータ
ニーズを満たすまでに値を調整するのに時間がかかる場合があります。
 |
(1)調光設定 10~1000LUXの範囲で定義できます。ノブを反時計回りにいっぱいに回すと約 10 ルクス、時計回りにいっぱいに回すと約 1000 ルクスになります。検知ゾーンを調整して日中の歩行テストを実行する場合は、ノブを時計回りにいっぱいに回す必要があります。 |
 |
(2)時刻設定 8 秒 (反時計回りに回しきる) から 12 分 (時計回りに回しきる) まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。
注記：ライトが自動オフになると、センサーが別の動きを検出する準備ができるまでに 1 秒かかります。つまり、1 秒後に信号が検出された場合のみライトが自動オンになります。 |
 |
(3)検出範囲設定(感度) 検知範囲とは、高さ 2.5 m に設置した場合に、地面に投影されるほぼ円の半径を表すために使用される用語です。ノブを反時計回りに完全に回すと最小範囲となり、時計回りに完全に回すと最大範囲になります。 |
注記：上記の検知範囲は、身長1.6m～1.7m中背の人が1.0～1.5m/秒で移動した場合に得られます。人の身長や体型、移動速度が変わると検知範囲も変わります。
知らせ：本製品を使用する際は、葉っぱやカーテンの吹き飛ばし、小動物、送電線や電力網の干渉などによる誤動作の容易な検出による異常反応を避けるため、感度（検出範囲）を適切な最大値に調整してください。電気設備。上記のすべてはエラー反応につながります。正常に動作しない場合は、感度を適度に下げてテストしてください。
フレンドリーなリマインダー:2 台以上の電子レンジを一緒に設置する場合は、互いに 4 メートル離す必要があります。そうしないと、電子レンジ間の干渉によりエラー反応が発生します。
注記：3 つの機能ノブを過度に調整しないでください。それは、3つの機能ノブがコンポーネントに直接接続されているため、3つのコンポーネントのそれぞれに小さなストッパーがあり、ノブを最初から最後まで調整するときに過度に回転するとストッパーが損傷し、360°回転につながります。ノンストップで振り向く。調整範囲の制限は 270° です。これに注意してください。
1、揺動体上に設置するとエラー反応を起こします。
2、風で揺れるカーテンはエラー反応を引き起こします。設置場所に合わせてお選びください。
3、交通量の多い場所に設置するとエラー反応が発生します。
4、近くの機器から発生する火花はエラー反応を引き起こす可能性があります。
故障と解決策
| 故障 | 故障原因 | 解決 |
| ロードが機能しません。 | ライト照明の設定が間違っています。 | 負荷の設定を調整します。 |
| 負荷が壊れています。 | 負荷を変更してください。 | |
| 電源がオフになっています。 | 電源を入れます。 | |
| 負荷は常に動作します。 | 検出領域には連続信号があります。 | 検知エリアの設定を確認してください。 |
| 負荷は、モーション信号が検出されない場合に動作します。 | ランプが適切に取り付けられていないため、センサーが信頼できる信号を検出できません。 | 設置場所を再調整してください。 |
| センサーが移動信号を検知（壁裏の動き、小物の動きなど） | 検知エリアの設定を確認してください。 | |
| モーション信号が検出されると、負荷は動作しません。 | 動作速度が速すぎるか、定義された検出エリアが小さすぎます。 | 検知エリアの設定を確認してください。 |
●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じたいかなる損害についても、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計や安全割当てなどに留意し、トラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
