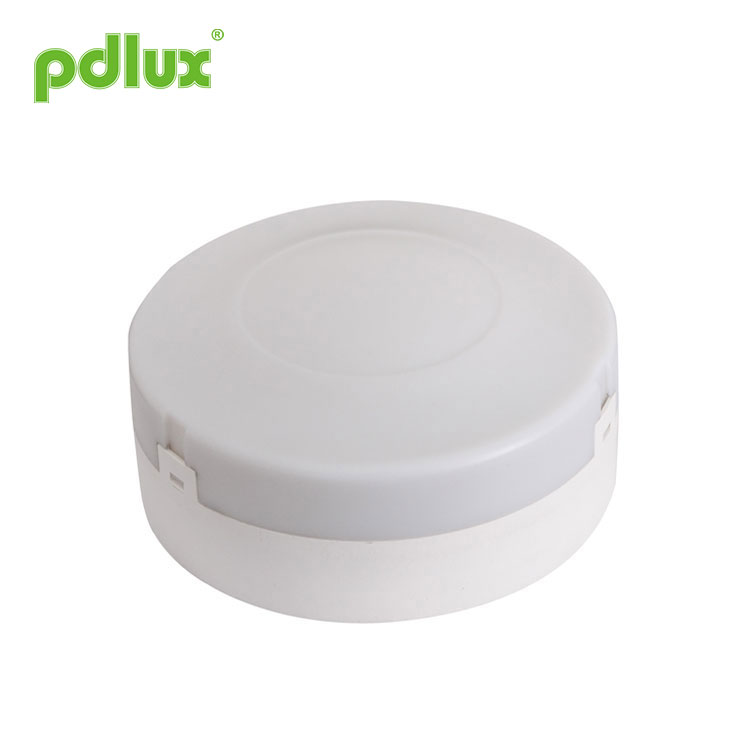

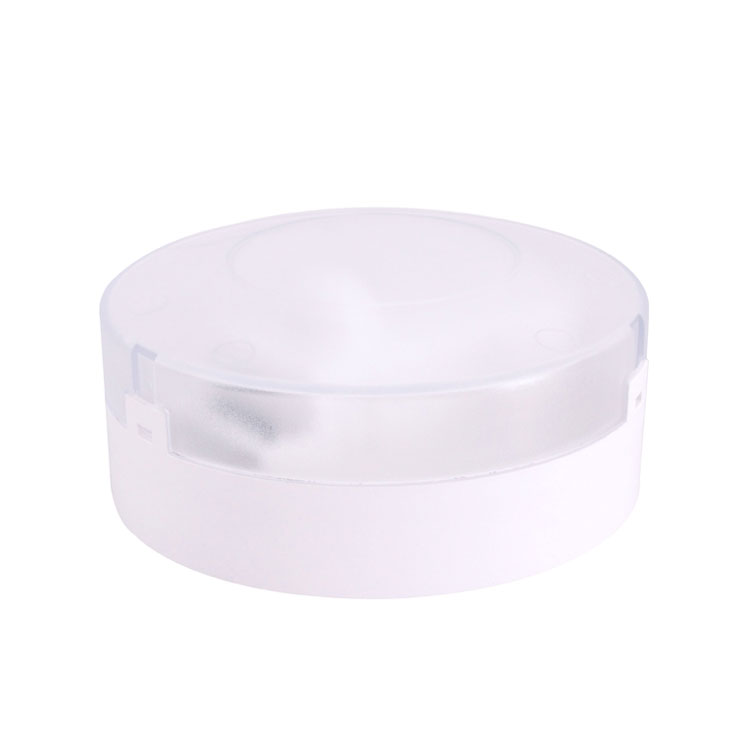

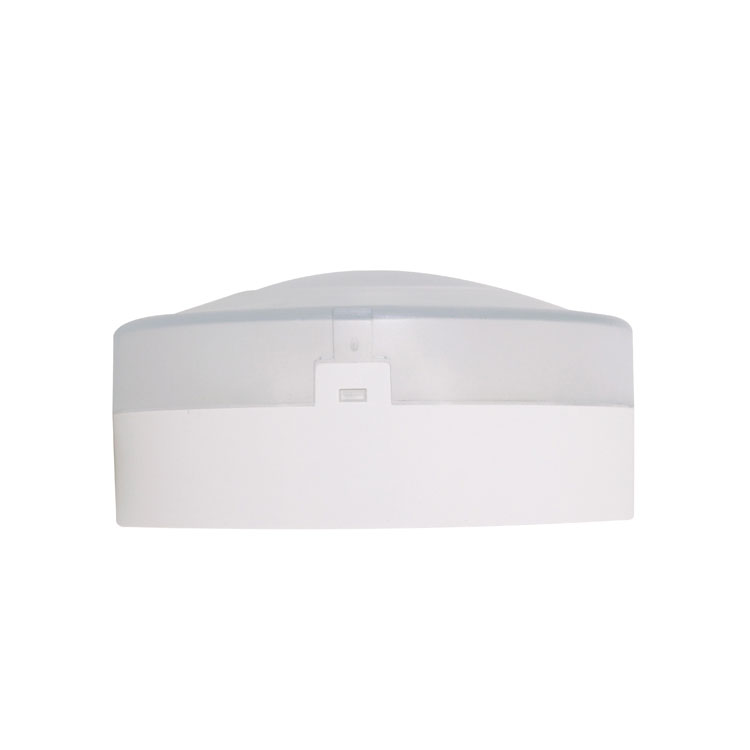

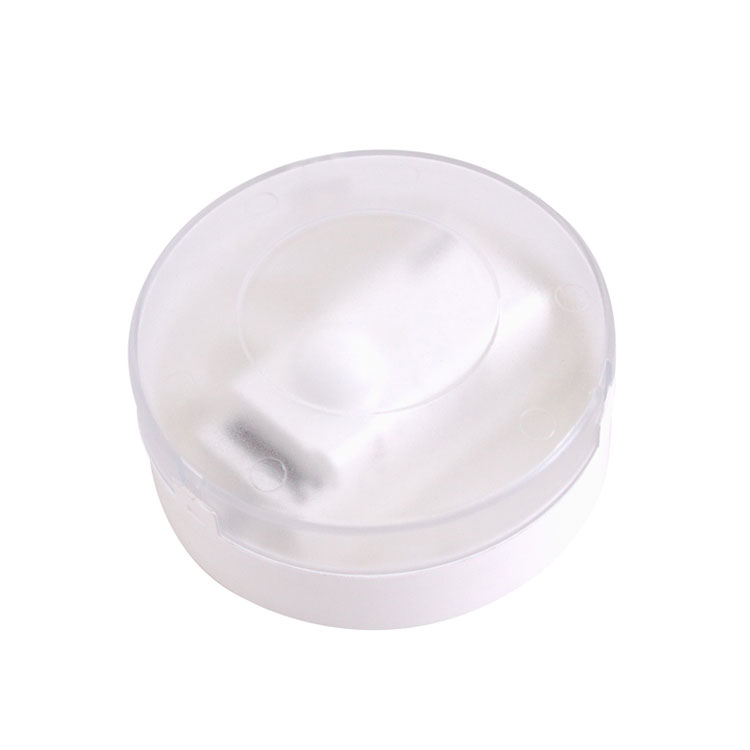

マイクロ波ドップラーレーダーセンサー
マイクロ波ドップラーレーダーセンサーは、360°の範囲を検出できる動体センサーで、動作周波数は5.8Gです。この製品の利点は、安定した動作状態(安定した動作温度: -15°C~+70°C)、PDです。 -MV1007Aはマイクロ波センサー(高周波出力<0.2mW)を採用しているため、安全性が高く、赤外線センサーよりも優れた性能を発揮します。
モデル:PD-MV1007A
お問い合わせを送信
マイクロ波ドップラーレーダーセンサー
仕様
|
電源: 90-240V/AC 電源周波数：50/60Hz 送信電力: <0.2mW 定格荷重: 1200W/5A、Max、タングステン(cosφ=1)(220-240V/AC) 300W/2.5A、Max、蛍光灯(cosφ=0.5)(220-240V/AC) 600W/5A、Max、タングステン(cosφ=1)(100-130V/AC) 150W/2.5A、Max、蛍光灯(cosφ=0.5)(100-130V/AC) |
設置場所: 天井取り付け HF方式：5.8GHz CW電波、ISMバンド 使用温度：-15℃〜+70℃ 検出角度: 360° 検出範囲: 2m-5m-8m-10m (半径)、調整可能 時間設定: 6秒-1分-3分-5分-10分-15分、調整可能 光制御: <10LUX-100LUX-300LUX-2000LUX、調整可能 消費電力：約0.5W |
| 注記：このセンサーの高周波出力は 0.2mW 未満です。これは、携帯電話の送信電力または電子レンジの出力のわずか 5000 分の 1 です。 |
|
活用分野と紹介
PD-MV1007A は 360° の範囲を検出できる動体センサーで、動作周波数は 5.8G です。この製品の利点は、安定した動作状態 (安定した動作温度: -15°C ～ +70°C)、PD- MV1007Aはマイクロ波センサー（高周波出力<0.2mW）を採用しているため、安全であり、赤外線センサーよりも優れた性能を発揮します。
以下の表に示すように: S1、S2、S3、S4、S5 を設定して製品の遅延時間を設定し、S6、S7 を設定して製品の検出範囲を設定し、S8、S9、S10 を設定してライトを設定します。 -製品の管理。
ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 6秒、最長15分。この時間が経過する前に動きが検出されると、タイマーが再開されます。検出ゾーンの調整と歩行テストの実行には最短の時間を選択することをお勧めします。スイッチをオンの位置「1」に引き、スイッチをオフの位置「0」に引き、対応するスイッチの位置と検出範囲を切り替えます。表は次のとおりです。
これは主に、信号が検出されてライトが自動点灯してからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検出範囲内に人間がいる場合のみ。
検出範囲設定（感度）
検知範囲とは、センサーライトを高さ 2.5 メートルに取り付け、スイッチをオンの位置「1」に引き、スイッチをオフに引いた後、地面に生成される多かれ少なかれ円形の検知ゾーンの半径を表すために使用される用語です。位置を「0」として、対応するテーブルのスイッチ位置と検出範囲は次のとおりです。
注意：この製品を使用するときは、感度を必要な適切な位置に調整してください。間違った動きによって製品が正常に動作しなくなるのを避けるため、感度を最大に調整しないでください。感度が高すぎるため、間違った動きを簡単に検出できます。風に吹かれる葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。これらはすべて、製品が正常に動作しない原因となります。
製品が正常に動作しない場合は、感度を適切に下げてテストしてください。
製品に対する電力ネットワークのパルス干渉を防止するソリューション:
地域の干渉電力ネットワークの違いにより、干渉のパルスは不確実であるため、使用時に感度を最大値に調整することはお勧めしません。
提案: 適切な距離に感度を設置して調整してください。誤操作を防ぐために最大感度を設定しないでください。
調光設定
選択した光応答しきい値は、約 1000 から 1000 までの範囲で無限に設定できます。 10～2000ルクス、スイッチをオンの位置に引くと「1」、スイッチをオフの位置に引くと「0」になります。対応するテーブルのスイッチの位置と検出範囲は次のとおりです。
1. 揺動体に取り付けると誤作動の原因となります。
2. 風によってカーテンが揺れると誤動作の原因となりますので、適切な設置場所を選択してください。
3. 交通量の多い場所に設置すると誤作動の原因となります。
4. 近くに機器などから火花が発生すると、誤動作の原因となります。
トラブルシューティング
| 故障 | 故障原因 | 解決 |
| ロードが機能しません。 | ライト照明の設定が間違っている。 | 負荷の設定を調整します。 |
| 負荷が壊れています。 | 負荷を変更してください。 | |
| 電源がオフになっています。 | 電源を入れます。 | |
| 負荷は常に動作します。 | 検出領域に連続信号があります。 | 検知エリアの設定を確認してください。 |
| 負荷は、モーション信号が検出されない場合に動作します。 | ランプが適切に取り付けられていないため、センサーが信頼できる信号を検出できません。 | 設置場所を再調整してください。 |
| センサーが移動信号を検知（壁裏の動き、小物の動きなど） | 検知エリアの設定を確認してください。 | |
| モーション信号が検出されると、負荷は動作しません。 | 動作速度が速すぎるか、定義された検出エリアが小さすぎます。 | 検知エリアの設定を確認してください。 |
金属やガラス材質によるマイクロ波電磁界の反射により、検出距離が長くなる場合があります。したがって、適切な検出距離に達するまで感度を下げてください。エラー検出を避けるため、SENS ノブを最大値まで回さないでください。また、周囲の環境によってもエラー動作が発生する可能性があります。通過する自動車や風によってさまよう物体。製品同士は 4 メートル以上離して設置してください。そうしないと、製品間の干渉によりエラー動作が発生します。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社は製品の品質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、トラブルが発生することがあります。設計の際には、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
