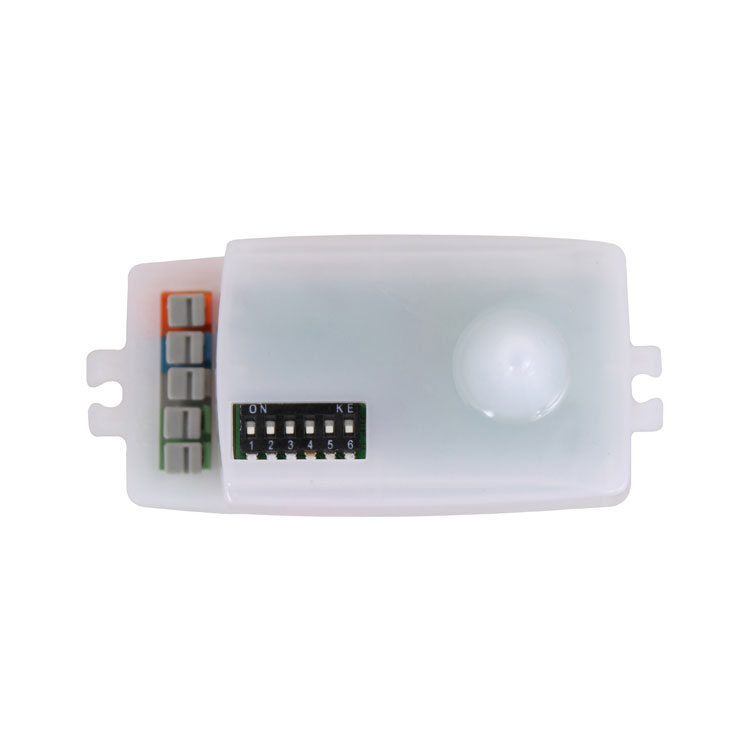

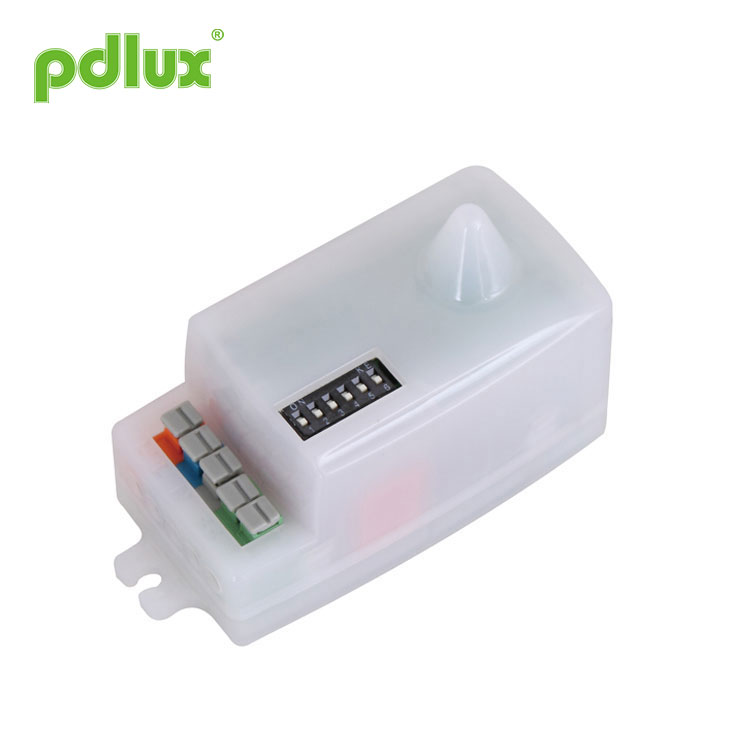

マイクロ波ドップラーレーダーモーションセンサー
マイクロ波ドップラー レーダー モーション センサーは、セキュリティ保護やエネルギー節約のために、通路、洗面所、エレベーター、家庭またはその他の公共エリアに広く適用されています。いくつかの技術特許を申請しており、あなたのインテリジェントな生活に最適です。
モデル:PD-MV1016A
お問い合わせを送信
マイクロ波ドップラーレーダーモーションセンサー
検出範囲360°、動作周波数5.8GHzの高精度デジタルマイクロ波センサーです。発信と受信を統合するドップラー原理に基づいています。 MCU (Micro Control Unit) を採用し、精度を大幅に向上させ、故障率を低減します。見た目は繊細で、構造はコンパクトです。独立して負荷に接続することも、ガラスまたはプラスチック製のランプシェードを使用して照明内に簡単に取り付けることもできます。安全保護や省エネを目的として、通路、洗面所、エレベーター、家庭やその他の公共エリアに広く適用されています。いくつかの技術特許を申請しており、あなたのインテリジェントな生活に最適です。
 |
EN 61058-1:2002+A2:2008 EN 50317:2002 EN 301 489-1 V1.8.1(2008-04) EN 301 489-3 V1.4.1(2002-08) EN 300 440-1 V1.5.1(2009-03) EN 300 440-2 V1.3.1(2009-03) |
特徴
1.非放射線害: 送信出力は0.3mW未満であり、人体に害はありません。
2.信頼性と安定したパフォーマンス: デジタル処理で RC フィルターとデジタル フィルターを適用します。また、デジタルゼロトリガーテクノロジーも使用されており、ゼロポイントで自動接続または自動切断されます。 Tyco ハイパワーリレーを使用して出力を制御し、信頼性の高いパフォーマンスを保証します。電源管理チップを採用し、100-240V/ACで安定したパフォーマンスを保証します。
3.リモート設定：リモート機能を備えて設計されており、DIPスイッチまたはリモコンで実際のニーズに合わせて機能をプリセットできます。
4.ゆっくりとオンとオフ: ゆっくりとオンとオフを実現するために、専用の制御された電力で動作する PWM 制御光カプラーが追加されています。つまり、信号が検出されると、制御された光はゆっくりとオンになり、信号がある場合はゆっくりとオフになります。プリセット遅延時間内に信号が検出されない場合。突然の光や暗闇による体調不良から人間を守ります。
仕様
|
電源: 100-240V/AC 電源周波数：50/60Hz 送信電力: <0.3mW 定格荷重: 2400W/10A、Max、タングステン(cosφ=1)(220-240V/AC) 1500W/8A、Max、蛍光灯(cosφ=0.5)(220-240V/AC) 1200W/10A、Max、タングステン(cosφ=1)(100-130V/AC) 800W/8A、Max、蛍光灯(cosφ=0.5)(100-130V/AC) 使用温度: -15°C~+70°C |
保護レベル: IP20、クラス II 設置場所：屋内、天井取り付け HF方式：5.8GHz CW電波、ISMバンド 検出角度: 360° 検知範囲：1m-3m-6m-11m（半径）（調整可能） 時間設定：8秒-1分-5分-12分（調整可能） 光のコントロール: 10LUX-50LUX-200LUX-1000LUX、(調整可能) 消費電力：約0.5W |
センサー情報
アプリケーション
マイクロ波はガラス、プラスチック、木材を透過することができるため、マイクロ波センサーは一定の厚さのガラス、プラスチック、木材で作られたシェードの内側に取り付けることができます。例えば照明用途の場合、下図のように接続するだけで、一般的な照明を自動検知照明に変更することができます。
< N、L を電源に接続し、N、L’ を負荷に接続します。 >
上記の照明内部への応用は、複数の実用化のうちの 1 つです。天井または床の内側に 1 つ以上設置して、通路全体を制御することもできます。
注意: 2 台以上の電子レンジを一緒に設置する場合は、互いに 4 メートル離す必要があります。そうしないと電子レンジ間の干渉が発生し、エラー反応が発生します。
設定方法 1:DIP スイッチ
下図のように、S1、S2で調光値、S3、S4で遅延時間、S5、S6で検出範囲を設定します。ニーズを満たすまでに値を調整するのに時間がかかる場合があります。
|
(1)調光設定 10~1000LUXの範囲で定義できます。スイッチを「1」でON、「2」でOFFとなります。右図のスイッチ位置と調光値の対応表をよくお読みください。
(2)時刻設定 |
 |
主に信号を感知して自動点灯してから自動消灯するまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには連続検知機能があるため、エネルギー節約のために遅延時間を短くした方がよいでしょう。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検知範囲内に人がいる場合のみ。
|
(3)検出範囲設定(感度) 検知範囲とは、高さ 2.5 m に設置した場合に、地面に投影されるほぼ円の半径を表す用語です。スイッチを「1」でON、「2」でOFFとなります。右図のスイッチ位置と検出範囲の対応表をよくお読みください。
|
 |
知らせ：本製品を使用する際は、葉っぱやカーテンの吹き飛ばし、小動物、送電線や電力網の干渉などによる誤動作の容易な検出による異常反応を避けるため、感度（検出範囲）を適切な最大値に調整してください。電気設備。上記のすべてはエラー反応につながります。正常に動作しない場合は、感度を適度に下げてテストしてください。人の動きはセンサーの誘導を引き起こすため、機能テスト中は、センサーの継続的な動作を妨げるため、誘導領域を離れ、移動しないでください。
フレンドリーなリマインダー:2 台以上の電子レンジを一緒に設置する場合は、互いに 4 メートル離す必要があります。そうしないと、電子レンジ間の干渉によりエラー反応が発生します。
|
設定方法2：リモコン ON: ON を押すと、接続された負荷は 6 時間動作し続け、その後自動的に AUTO モードに変わります。 OFF: OFF を押すと、接続された負荷は 6 時間オフになり、その後自動的に AUTO モードに変わります。 AUTO: AUTOを押すと、センサーは自動検出モードに入ります。つまり、信号が検出され、周囲の光の強度がプリセット値より低い場合、負荷が動作します。 |
 |
フレンドリーなリマインダー:その機能を定義するには 2 つの方法があり、最後の定義が有効になり、センサーが再起動しても引き続き有効になります。
1、揺動体上に設置するとエラー反応を起こします。
2、風で揺れるカーテンはエラー反応を引き起こします。設置場所に合わせてお選びください。
3、交通量の多い場所に設置するとエラー反応が発生します。
4、近くの機器から発生する火花はエラー反応を引き起こす可能性があります。
故障と解決策
| 故障 | 故障原因 | 解決 |
| ロードが機能しません。 | ライト照明の設定が間違っている。 | 負荷の設定を調整します。 |
| 負荷が壊れています。 | 負荷を変更してください。 | |
| 電源がオフになっています。 | 電源を入れます。 | |
| 負荷は常に動作します。 | 検出領域には連続信号があります。 | 検知エリアの設定を確認してください。 |
| 負荷は、モーション信号が検出されない場合に動作します。 | ランプが適切に取り付けられていないため、センサーが信頼できる信号を検出できません。 | 設置場所を再調整してください。 |
| センサーが移動信号を検知（壁裏の動き、小物の動きなど） | 検知エリアの設定を確認してください。 | |
| モーション信号が検出されると、負荷は動作しません。 | 動作速度が速すぎるか、定義された検出エリアが小さすぎます。 | 検知エリアの設定を確認してください。 |
●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計や安全割当てなどに留意し、トラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
