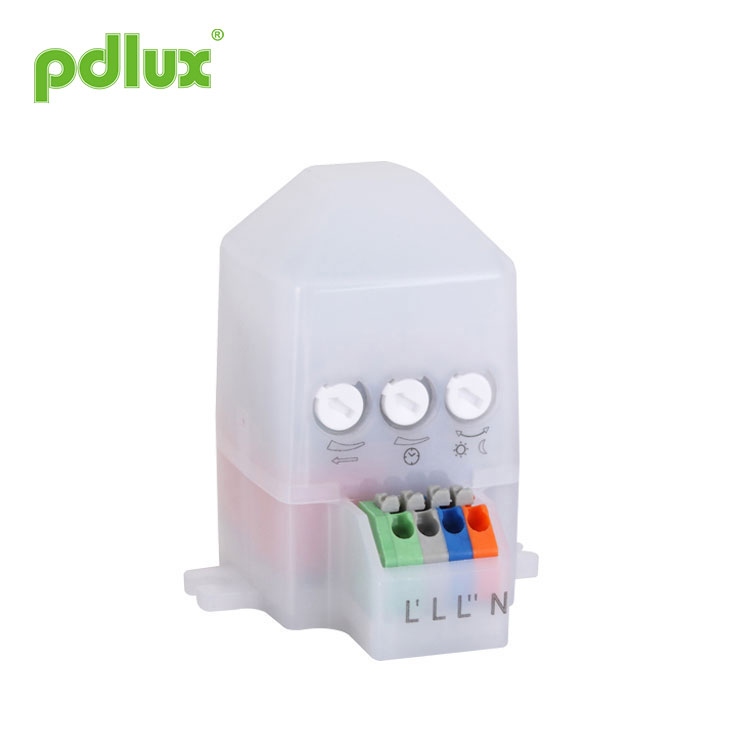

マイクロ波動体検知器
マイクロ波モーション検出器は、検出範囲が 360°、動作周波数が 5.8GHz の高精度デジタルマイクロ波センサーです。発信と受信を統合するドップラー原理に基づいています。 MCU (Micro Control Unit) を採用し、精度を大幅に向上させ、故障率を低減します。見た目は繊細で、構造はコンパクトです。
モデル:PD-MV1017A
お問い合わせを送信
マイクロ波動体検知器
検出範囲360°、動作周波数5.8GHzの高精度デジタルマイクロ波センサーです。発信と受信を統合するドップラー原理に基づいています。 MCU (Micro Control Unit) を採用し、精度を大幅に向上させ、故障率を低減します。見た目は繊細で構造はコンパクトキャプチャ。独立して負荷に接続することも、ガラスまたはプラスチック製のランプシェードを使用して照明内に簡単に取り付けることもできます。安全保護や省エネを目的として、通路、洗面所、エレベーター、家庭やその他の公共エリアに広く適用されています。いくつかの技術特許を申請しており、あなたのインテリジェントな生活に最適です。
 |
EN 61058-1:2002+A2:2008 EN 50317:2002 EN 301 489-1 V1.8.1(2008-04) EN 301 489-3 V1.4.1(2002-08) EN 300 440-1 V1.5.1(2009-03) EN 300 440-2 V1.3.1(2009-03) |
特徴
1.非放射線害: 送信出力は0.3mW未満であり、人体に害はありません。
2.信頼性と安定したパフォーマンス: デジタル処理で RC フィルターとデジタル フィルターを適用します。また、デジタルゼロトリガーテクノロジーも使用されており、ゼロポイントで自動接続または自動切断されます。 Tyco ハイパワーリレーを使用して出力を制御し、信頼性の高いパフォーマンスを保証します。電源管理チップを採用し、100-240V/ACで安定したパフォーマンスを保証します。
3.リモート設定：リモート機能を使用して設計されています。つまり、実際のニーズに合わせてポテンショメータまたはリモートコントローラーでその機能をプリセットできます。
仕様
|
電源: 100-240V/AC 電源周波数：50/60Hz 送信電力: <0.3mW 定格荷重: 2400W/10A、Max、タングステン(cosφ=1)(220-240V/AC) 600W/5A、Max、蛍光灯(cosφ=0.5)(220-240V/AC) 1200W/10A、Max、タングステン(cosφ=1)(100-130V/AC) 300W/5A、Max、蛍光灯(cosφ=0.5)(100-130V/AC) 使用温度: -15°C~+70°C |
保護レベル: IP20、クラス II 設置場所：屋内、天井取り付け HF方式：5.8GHz CW電波、ISMバンド 検出角度: 360° 検出範囲: 1-11m (半径) (調整可能) 時間設定：8秒～12分（調整可能） 調光: 10-1000LUX、(調整可能) 消費電力：約0.5W |
センサー情報
アプリケーション
マイクロ波はガラス、プラスチック、木材を透過することができるため、マイクロ波センサーは一定の厚さのガラス、プラスチック、木材で作られたシェードの内側に取り付けることができます。例えば照明用途の場合、下図のように接続するだけで、一般的な照明を自動検知照明に変更することができます。
|

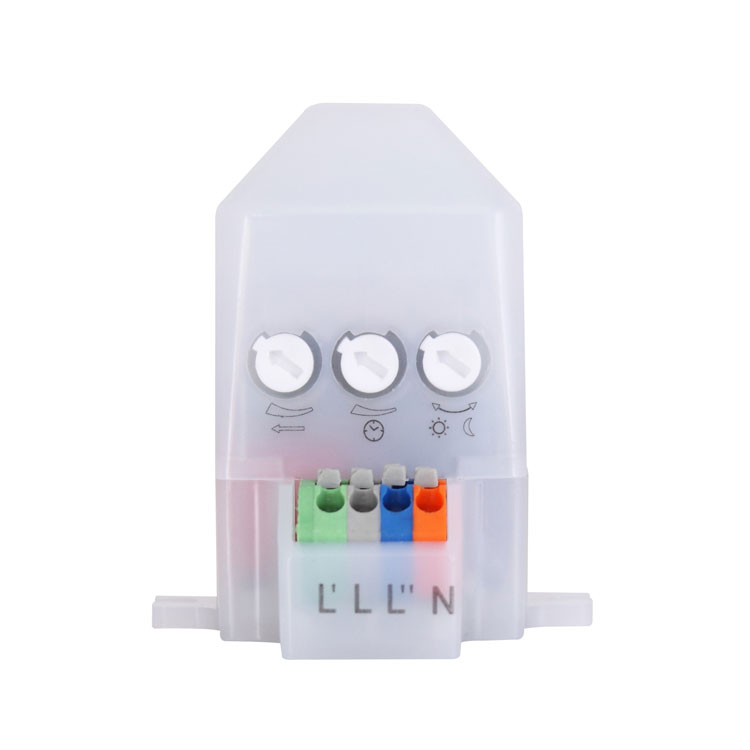

接続モード 1: N、Lを電源に接続し、N、L’を負荷に接続します。 負荷をL’に接続すると、信号が検出されると負荷が動作し、後続の信号がなくなると設定された遅延時間が経過すると動作を停止します。 |
接続モード 2: N、Lを電源に接続し、N、L''を負荷に接続します。 負荷をL''に接続すると負荷は動作しますが、信号が検出されると負荷は動作を停止します。 |
注意: 2 台以上の電子レンジを一緒に設置する場合は、互いに 4 メートル離す必要があります。そうしないと電子レンジ間の干渉が発生し、エラー反応が発生します。
| (1)検出範囲設定(感度) | |
|
検知範囲とは、高さ 2.5 m に設置した場合に、地面に投影されるほぼ円の半径を表すために使用される用語です。ノブを反時計回りに完全に回すと最小範囲となり、時計回りに完全に回すと最大範囲になります。 |
|
注記：上記の検知範囲は、身長1.6m～1.7m中背の人が1.0～1.5m/秒で移動した場合に得られます。人の身長や体型、移動速度が変わると検知範囲も変わります。 知らせ：本製品をご使用の際は、葉っぱやカーテンの吹き飛ばし、小動物や動物などによる誤動作を容易に検知して異常反応を起こす可能性がありますので、感度（検知範囲）を最大値までの適切な値に調整してください。 電力網と電気機器の干渉。上記のすべてはエラー反応につながります。製品が正常に動作しない場合は、感度を適切に下げてテストしてください。人の動きがセンサーの誘導を引き起こす可能性があるため、機能テスト中は誘導領域を離れ、それを防ぐために動かないでください。センサーは継続的に動作します。 フレンドリーなリマインダー:2 台以上の電子レンジを一緒に設置する場合は、互いに 4 メートル離す必要があります。そうしないと、電子レンジ間の干渉によりエラー反応が発生します。
|
|
| (2)時刻設定 | |
|
8 秒 (反時計回りに回しきる) から 12 分 (時計回りに回しきる) まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。 |
|
注記：ライトが自動オフになると、センサーが別の動きを検出する準備ができるまでに 1 秒かかります。つまり、1 秒後に信号が検出された場合のみライトが自動オンになります。 主に信号を感知して自動点灯してから自動消灯するまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには連続検知機能があるため、エネルギー節約のために遅延時間を短くした方がよいでしょう。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検知範囲内に人がいる場合のみ。
|
|
| (3)調光設定 | |
|
10~1000LUXの範囲で定義できます。ノブを反時計回りにいっぱいに回すと約 10 ルクス、時計回りにいっぱいに回すと約 1000 ルクスになります。検知ゾーンを調整して日中の歩行テストを実行する場合は、ノブを時計回りにいっぱいに回す必要があります。 |
|
|
|
|
設定方法2：リモコン ON: ON を押すと、接続された負荷は 6 時間動作し続け、その後自動的に AUTO モードに変わります。 OFF: OFF を押すと、接続された負荷は 6 時間オフになり、その後自動的に AUTO モードに変わります。 AUTO: AUTOを押すと、センサーは自動検出モードに入ります。つまり、信号が検出され、周囲の光の強度がプリセット値より低い場合、負荷が動作します。 |
|
フレンドリーなリマインダー:その機能を定義するには 2 つの方法があり、最後の定義が有効になり、センサーが再起動しても引き続き有効になります。
1、揺動体上に設置するとエラー反応を起こします。
2、風で揺れるカーテンはエラー反応を引き起こします。設置場所に合わせてお選びください。
3、交通量の多い場所に設置するとエラー反応が発生します。
4、近くの機器から発生する火花はエラー反応を引き起こす可能性があります。
故障と解決策
| 故障 | 故障原因 | 解決 |
| ロードが機能しません。 | ライト照明の設定が間違っています。 | 負荷の設定を調整します。 |
| 負荷が壊れています。 | 負荷を変更してください。 | |
| 電源がオフになっています。 | 電源を入れます。 | |
| 負荷は常に動作します。 | 検出領域に連続信号があります。 | 検知エリアの設定を確認してください。 |
| 負荷は、モーション信号が検出されない場合に動作します。 | ランプが適切に取り付けられていないため、センサーが信頼できる信号を検出できません。 | 設置場所を再調整してください。 |
| センサーが移動信号を検知（壁裏の動き、小物の動きなど） | 検知エリアの設定を確認してください。 | |
| モーション信号が検出されると、負荷は動作しません。 | 動作速度が速すぎるか、定義された検出エリアが小さすぎます。 | 検知エリアの設定を確認してください。 |
●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社では製品の品質と信頼性の向上に努めておりますが、あらゆる電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては冗長設計に留意し、安全性を考慮した設計を行っております。 トラブルを避けるためのノルマ。
