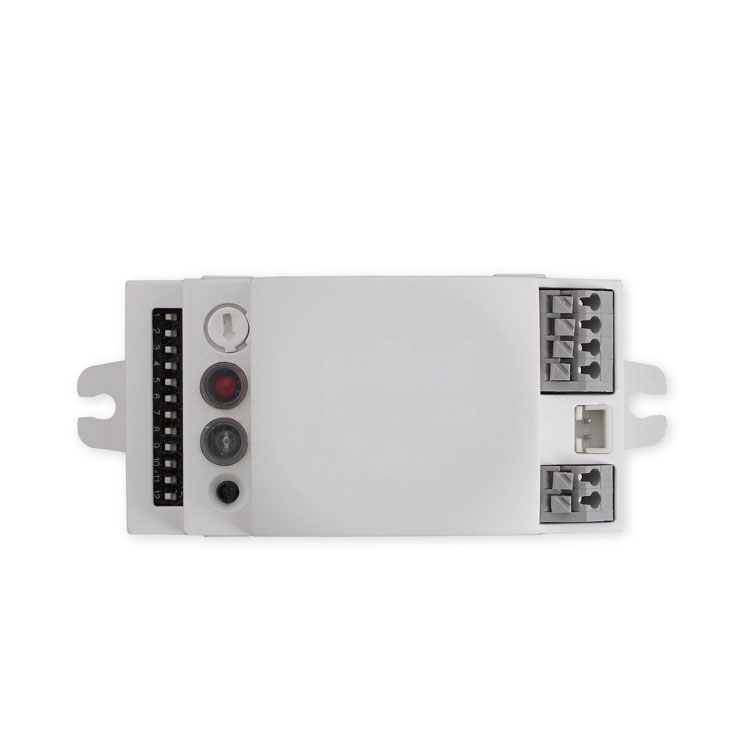

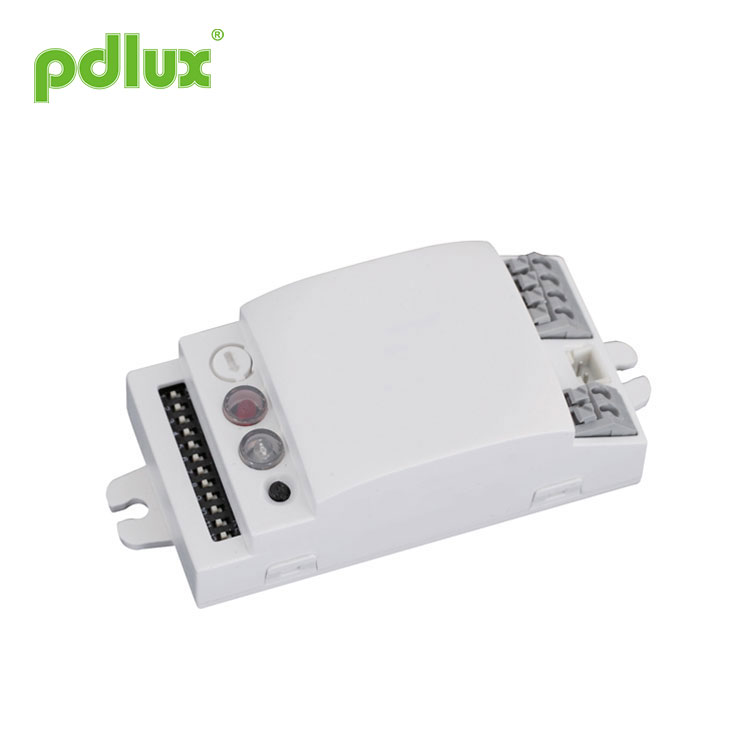

マイクロ波レーダーセンサースイッチ

マイクロ波レーダーセンサースイッチ

仕様

電源:90-240V/AC 電源周波数:50/60Hz 定格負荷:200W/2.5A最大。蛍光灯(cosφ=0.5) HF方式：5.8GHz CWレーダー、ISM帯 設置場所：天井取付、壁面取付 送信電力：<0.2mW 検出範囲: 1m/2m/3m/4m/5m/7m/9m/12m(半径) (調整可能) 調光: 15-330LUX (調整可能)	検知角度：360°（天井設置） 180°(壁面設置) 時間設定：遅延時間：10秒/20秒/30秒/50秒/90秒/150秒/210秒/300秒 半明るい状態（待機時間）：0.5分/1分/3分/5分/10分/20分/40分/60分（調整可能） 待機電力:約0.5W
注記：このセンサーの高周波出力は 0.2mW 未満で、これは携帯電話の送信電力または電子レンジの出力のわずか 5000 分の 1 です。

誘導範囲

ガラスやプラスチック製の製品は電子レンジの影響を受けにくいため、内部に設置することができます。以下のように製品を接続します。一般的なライトをオートライトに変更できます。

この商品も心よりお待ちしております。人が通り過ぎると自動的にライトが点灯し、離れると自動的にライトが消えます。ニーズに合わせて閉店遅延時間を設定できます。たとえば、10 分以内に戻ると考えている場合、TIME スライディング コントローラーを調整して遅延時間を 12 秒〜 30 分に選択できます。 TIMEスライドコントローラーは次のとおりです（テスト時間を調整した後は、検出ゾーンから遠ざけてください。そうでないと、製品が再び動体を検出したときに検出時間が不正確になります）。

パラメータ設定

動作遅延(S1 S2 S3)
特定の時間は 10 ～ 300 秒で調整可能、(10\12\14\18\20\25\30\35\40\50\ 70\100\150\200\250\300sec) 合計 16 ファイル

待機時間（S4 S5 S6）
特定の時間は 5 ～ 60 分で調整可能、(5\7\9\12\16\30\45\60min) 合計 8 ファイル

検出距離(S7 S8 S9)
0 ～ 12 メートル調整可能 (1\2\3\4\5\7\9\12M) 合計 8 ファイル

1. 揺動体に取り付けると誤作動の原因となります。
2. カーテンが風で揺れると誤作動の原因となりますので、適切な設置場所を選んでください。
3. 交通量の多い場所に設置すると誤作動の原因となります。
4. 近くに機器などから火花が発生すると、誤動作の原因となります。

金属やガラス材質によるマイクロ波電磁界の反射により、検出距離が長くなる場合があります。
したがって、適切な検出距離に達するまで感度を下げてください。エラー検出を避けるため、SENS ノブを最大値まで回さないでください。また、周囲の環境もエラー動作につながります。通過する自動車や風によってさまよう物体。製品同士は 4 メートル以上離して設置してください。そうしないと、製品間の干渉によりエラー動作が発生します。

主に信号を感知して自動点灯してから自動消灯するまでの遅延時間を調整するためのものです。
実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには連続検知機能があるため、エネルギー節約のために遅延時間を短くしたほうがよいでしょう。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検知範囲内に人がいる場合のみ。

当社では製品の品​​質と信頼性の向上に努めておりますが、電子部品には一定の確率で機能不全が発生し、何らかのトラブルが発生することがあります。設計時には冗長性にも配慮しました
トラブルを避けるための設計と安全割当てを採用しています。

この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
