ミリ波人感センサー
ミリ波人感センサー、FMCWを使用して指定エリア内の人を検知します。レーダー信号処理と正確な人体検出アルゴリズムを組み合わせることで、移動および静止している人体ターゲットを検出できる高感度の人体検出を実現できます。検知範囲内に呼吸や心拍などの特徴を持つ生体（主に人体）の存在を検知するため、寝ている人も含め体動を伴わずに人体を検知できます。
モデル:PD-MV1022
お問い合わせを送信
ミリ波人感センサー

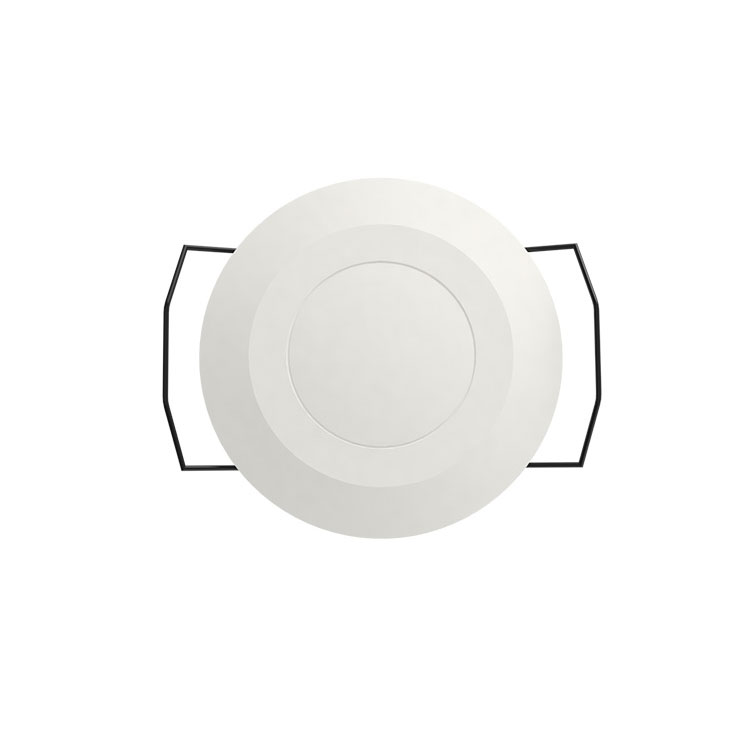

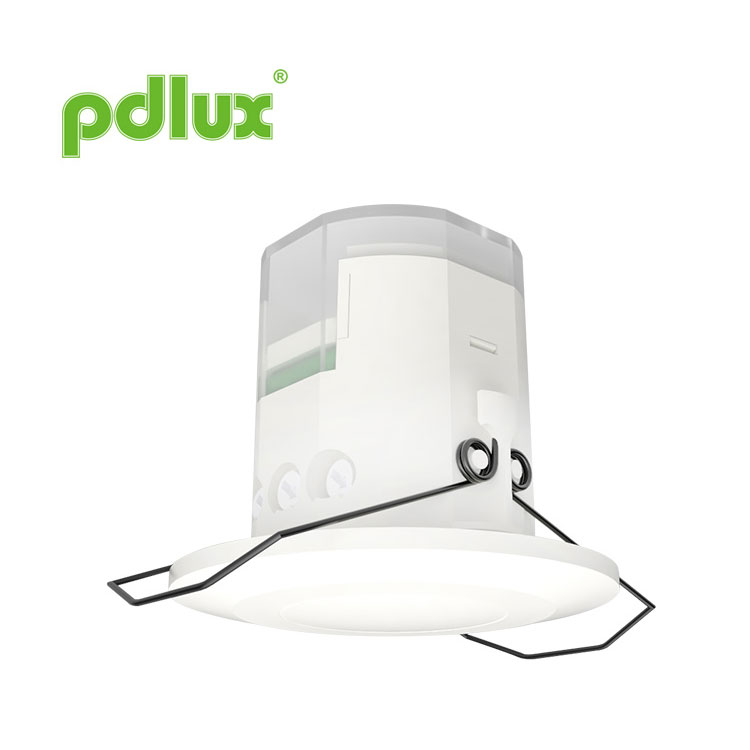

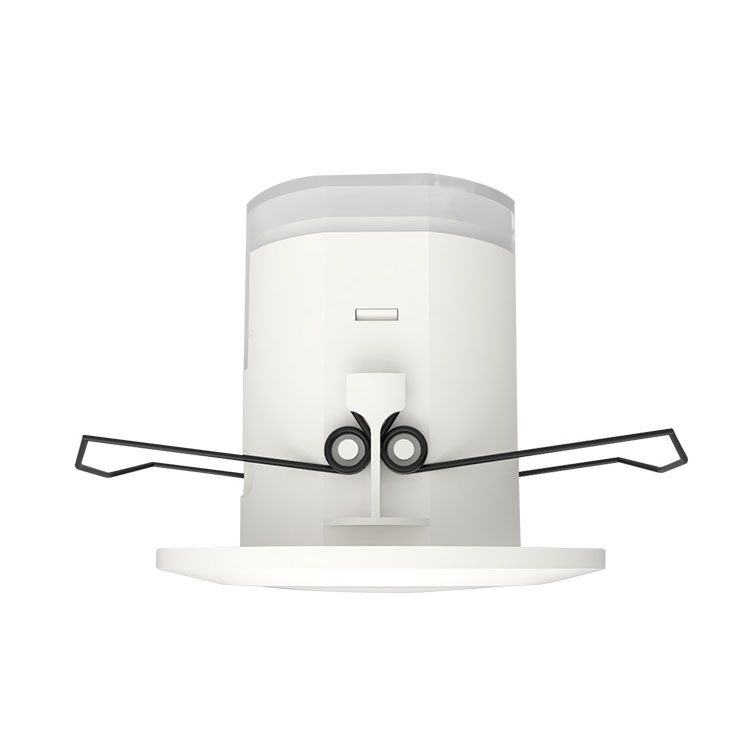

人命検知ミリ波センサー PD-MV1022
まとめ
FMCW を使用して、指定したエリアにいる人を検出します。レーダー信号処理と正確な人体検出アルゴリズムを組み合わせることで、移動および静止している人体ターゲットを検出できる高感度の人体検出を実現できます。検知範囲内に呼吸や心拍などの特徴を持つ生体（主に人体）の存在を検知するため、寝ている人も含め体動を伴わずに人体を検知できます。
特徴
生命存在検出: 動かずに座ったり横たわったりしている人体を検出します。柔軟に構成可能: 各レンジ ゲートのパラメーターを構成します。
妨害回避: 範囲内のターゲットを正確に検出し、外部干渉を回避します。
規制準拠: 国内および国際規制に従って、迅速な設置をサポートします。
仕様
| 電源電圧 | AC100-240V |
| 電源周波数 | 50/60Hz |
| 送信電力 | <0.2mW |
| 定格荷重 | 800W最大タングステン(220-240VAC) |
| 最大 200W 蛍光灯および LED (220-240VAC) | |
| 最大 400W タングステン (100-130VAC) | |
| 100W Max.fluorescent & LED (100-130VAC) | |
| 保護レベル | IP20、クラス2 |
| 設置座り | 屋内、天井、壁 |
| HFシステム | 24GHz FMCW波、ISM帯 |
| 検出角度 | 360° |
| 検出距離 | 1.5～4m（プローブとプローブ間の直線距離） 人体) (調整可能) |
| ディレイ設定 | 5秒～3分（調整可能） |
| 調光照明 | 2-2000LUX、(調整可能) |
| 消費電力 | <0.3W |
| 動作温度 | -15℃～+70℃ |
センサー情報
アプリケーション
マイクロ波はガラス、プラスチック、木材を透過することができるため、マイクロ波センサーは一定の厚さのガラス、プラスチック、木材で作られたシェードの内側に取り付けることができます。例えば照明用途の場合、下図のように接続するだけで、一般的な照明を自動検知照明に変更することができます。
N、Lを電源に接続します。
N、L’を負荷に接続します。
天井または床の内側に 1 つまたは複数設置して、通路全体を制御できます。
注意: 2 台以上の電子レンジを一緒に設置する場合は、互いに 4 メートル離す必要があります。そうしないと、電子レンジ間の干渉によりエラー反応が発生します。
設定方法:ポテンショメータ
（1）調光設定
2~2000LUXの範囲で定義できます。ノブを反時計回りにいっぱいに回すと約 2 ルクス、時計回りにいっぱいに回すと約 2000 ルクスになります。検知ゾーンを調整して日中の歩行テストを実行する場合は、ノブを時計回りにいっぱいに回す必要があります。
（2） 時刻設定
5 秒 (反時計回りに回しきる) から 3 分 (時計回りに回しきる) まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。
注:ライトが自動オフになる場合、センサーが別の動きを検出する準備ができるまでに 1 秒かかります。つまり、1 秒後に信号が検出された場合のみライトが自動オンになります。
遅延調整の正しい使用方法: センサーがセンサーの存在を検出した後、ライトがオンになるまでの遅延時間を調整するために使用されます。
人体と自動消灯。ユーザーは実際のニーズに応じて調整できます。マイクロ波誘導製品には連続誘導機能があるため、つまりセンサーは誘導が終了する前に遅延時間内にシステムがリタイムし、検出範囲内に人がいる限りライトは消えません。 。
（3）検出範囲（感度）の設定
検出距離は反時計回りに下に回すと最小となり、時計回りに下に回すと最大となります。レーダー検知対象の最大範囲は人体とセンサー間の直線距離4m、検知範囲は1.5～4mです。
注: 3 つの機能ノブを過度に調整しないでください。それは、3つの機能ノブがコンポーネントに直接接続されているため、3つのコンポーネントのそれぞれに小さなストッパーがあり、ノブを最初から最後まで調整するときに、過度に回すとストッパーが損傷し、360°回転につながります。ノンストップで振り向く。調整範囲の制限は 270° です。これには注意してください。
インストール
電源を切ります。 ネジ付きチューブを電源コードと制御線にセットします。結線図に従って電源と負荷をセンサに接続してください。
ノブを回して理想的な状態にします (上記の「設定方法 1」の部分に従って設定を定義してください)。
以下の状況ではエラー反応が発生します。
1、揺動体上に設置するとエラー反応を起こします。
2、風で揺れるカーテンはエラー反応を引き起こします。
設置場所に合わせてお選びください。
3、交通量の多い場所に設置するとエラー反応が発生します。
4、近くの機器から発生する火花はエラー反応を引き起こす可能性があります。
以下の状況ではエラー反応が発生します。
故障と解決策
| 故障 | 故障原因 | 解決 |
| ロードが機能しません。 | ライト照明の設定が間違っている。 | 負荷の設定を調整します。 |
| 負荷が壊れています。 | 負荷を変更してください。 | |
| 電源がオフになっています。 | 電源を入れます。 | |
| 負荷は常に動作します。 | 検出領域に連続信号があります。 | 検知エリアの設定を確認してください。 |
| The load works when there is no motion signal detected. | ランプが適切に取り付けられていないため、センサーが信頼できる信号を検出できません。 | 設置場所を再調整してください。 |
| センサーが移動信号を検知（壁裏の動き、小物の動きなど） | 検知エリアの設定を確認してください。 | |
| 寿命はあるが負荷が動作しない | 定義された検出エリアが小さすぎます。 | 検知エリアの設定を確認してください。 |
●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じたいかなる損害についても、メーカーは一切の責任を負いません。
このマニュアルはこの製品の現在の内容プログラミングに関するものであり、メーカーによる予告なしに変更や修正が行われる場合があります。 取扱説明書の内容を当社の許可なく他の目的で複製することは固く禁止されています。
