狭い階段吹き抜けおよび廊下用の新しいスクエアヘッド 5.8GHz マイクロ波センサー

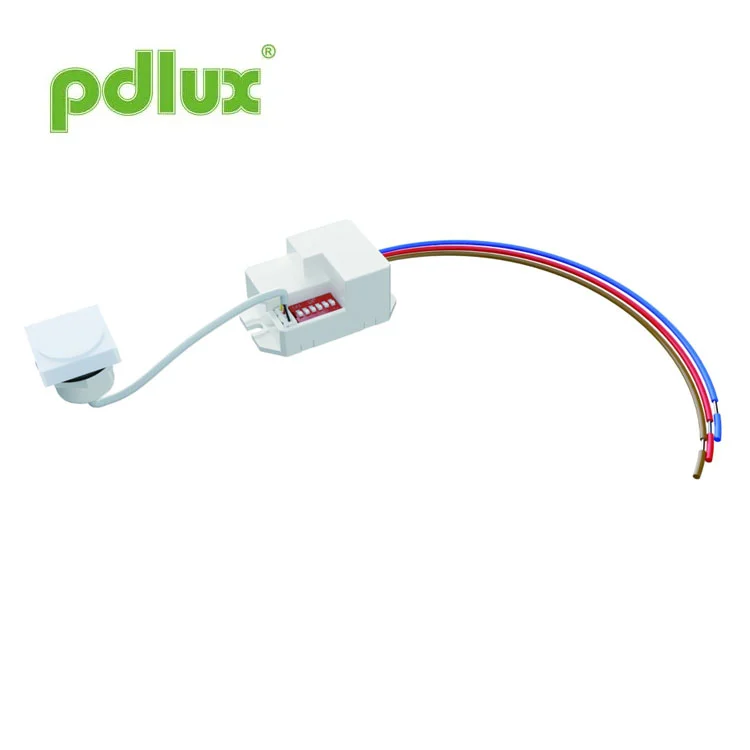

Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
モデル:PD-MB15Y
お問い合わせを送信

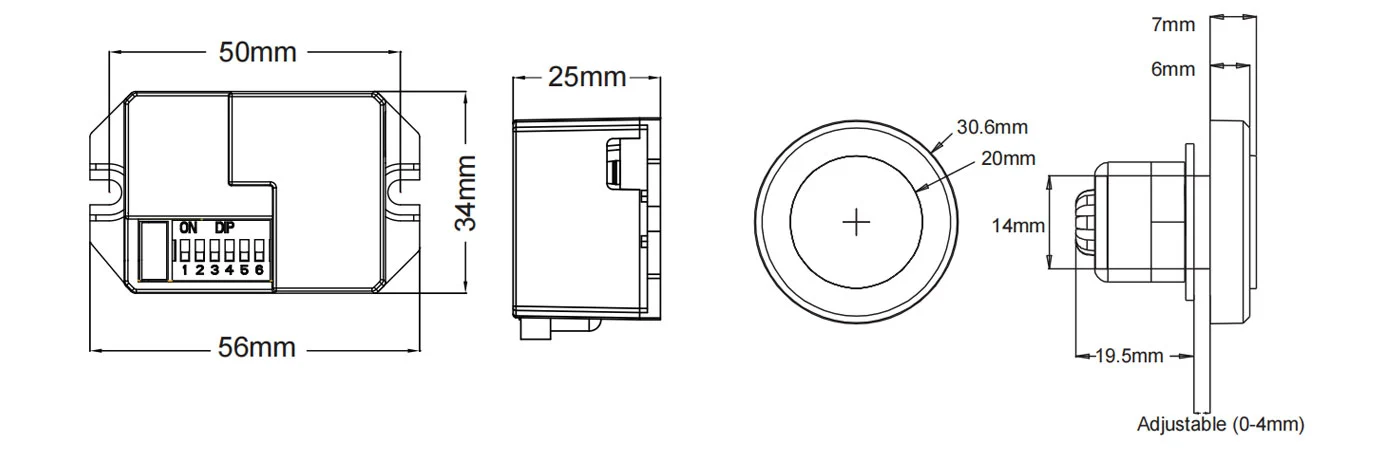

製品サイズ
まとめ
検出範囲360°、動作周波数5.8GHzの高精度デジタルマイクロ波センサーです。発信と受信を統合するドップラー原理に基づいています。 MCU (Micro Control Unit) を採用し、精度を大幅に向上させ、故障率を低減します。見た目は繊細で、構造はコンパクトです。独立して負荷に接続したり、ランプシェード付きの照明内に簡単に設置したりできます。 ガラスまたはプラスチックでできています。安全保護や省エネを目的として、通路、洗面所、エレベーター、家庭やその他の公共エリアに広く適用されています。
特徴
1.非放射線害: 送信出力は0.2mW未満であり、人体に害はありません。
2.強力な抗干渉能力、-15℃〜+70℃の温度範囲で動作できます。
3.周波数は一定であり、周波数範囲内で周波数ドリフトは発生しません。
センサー情報

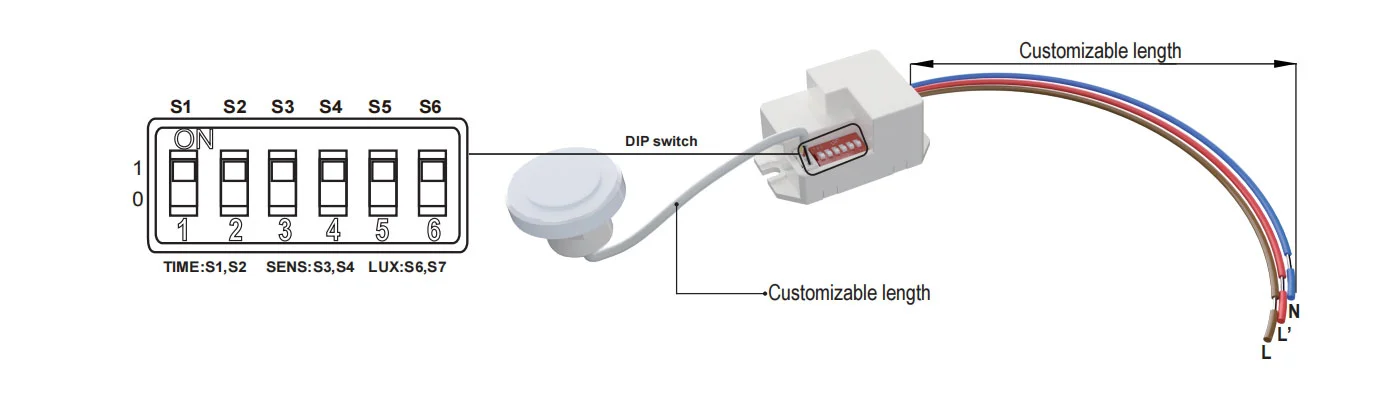

設定方法：DIPスイッチ
仕様
=| 電源 | AC220-240V |
| 電源周波数 | 50Hz |
| HFシステム | 5.8GHz（中心周波数）CW電波、ISM帯 |
| 定格荷重 | 800W最大タングステン 最大200Wの蛍光灯とLED |
| 保護レベル | IP20、クラスII |
| 設置座り | 屋内、天井取り付け |
| 送信電力 | <0.2mW |
| 検出角度 | 360° |
| 検知範囲 | 1m-2m-4m-5m（半径）（調整可能） |
| 時刻設定 | 8秒-3分-10分-15分、(調整可能) |
| 調光 | 10LUX-50LUX->2000LUX、(調整可能) |
| 消費電力 | 約0.5W |
| 使用温度 | -15℃～+70℃ |
時刻設定 S1 S2
8 秒から 15 分まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。スイッチをONにすると「1」、OFFにすると「0」になります。
主に信号を感知して自動点灯してから自動消灯するまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、省エネのために遅延時間を短くした方がよいでしょう。つまり、遅延時間が経過する前に動きが検出されるとタイマーが再スタートし、検知範囲内に人がいる場合にのみライトが点灯し続けます。

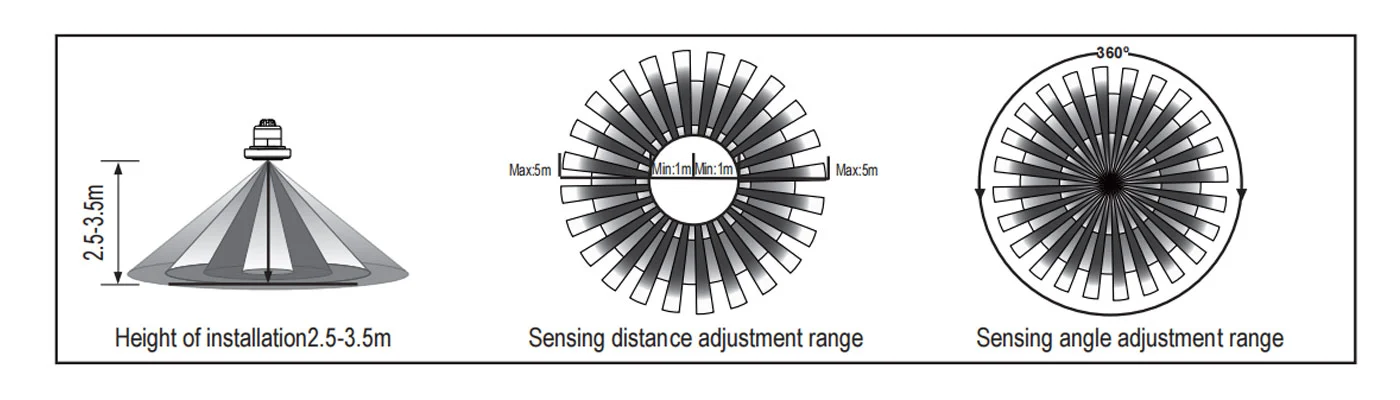

検出範囲設定（感度） S3 S4
検知範囲とは、高さ 3 m に設置した場合に、地面に投影されるほぼ円の半径を表すために使用される用語です。スイッチをONにすると「1」、OFFにすると「0」になります。
注意：本製品を使用するときは、落ち葉やカーテンの吹き飛ばし、小動物、送電網や電気機器の干渉などによる誤った動きの容易な検出による異常反応を避けるため、感度（検出範囲）を適切な値に調整してください。上記のすべてはエラー反応につながります。 正常に動作しない場合は、感度を適度に下げてテストしてください。人の動きはセンサーの誘導を引き起こすため、機能テスト中はセンサーの継続的な動作を防ぐために誘導領域を離れ、移動しないでください。
調光設定 S5 S6
10~>2000 LUX の範囲で定義できます。スイッチをONにすると「1」、OFFにすると「0」になります。
このマニュアルはこの製品の現在の内容プログラミングに関するものであり、メーカーによる予告なく変更や修正が行われる場合があります。
取扱説明書の内容を当社の許可なく転用、その他の目的で使用することは固く禁止されています。
| 故障 | 故障原因 | 解決 |
| ロードが機能しません。 | ライト照明の設定が間違っている。 | 負荷の設定を調整します。 |
| 負荷が壊れています。 | 負荷を変更してください。 | |
| 電源がオフになっています。 | 電源を入れます。 | |
| 負荷は常に動作します。 | 検出領域には連続信号があります。 | の設定を確認してください 検知エリア。 |
| がある場合に負荷が機能します。 モーション信号が検出されませんでした。 | ランプがしっかりと取り付けられていないため、センサーが作動しません 信頼性の高い信号を検出します。 | 設置場所を再調整してください。 |
| センサーが移動信号を検知（移動） 壁の後ろ、小さな物の動きなど） | 検知エリアの設定を確認してください。 | |
| モーション信号が検出されると、負荷は動作しません。 | 動作速度が速すぎるか、定義された検出エリアが小さすぎます。 | 検知エリアの設定を確認してください。 |
警告！以下の状況ではエラー反応が発生します。
1. 揺動体上に設置するとエラー反応を起こします。
2. 風によりカーテンが揺れるとエラー反応が発生します。設置場所に合わせてお選びください。
3. 交通量の多い場所に設置するとエラー反応が発生する場合があります。
4. 近くの機器から発生する火花は、エラー反応を引き起こす可能性があります。
●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じた損害につきましては、メーカーは一切の責任を負いません。
