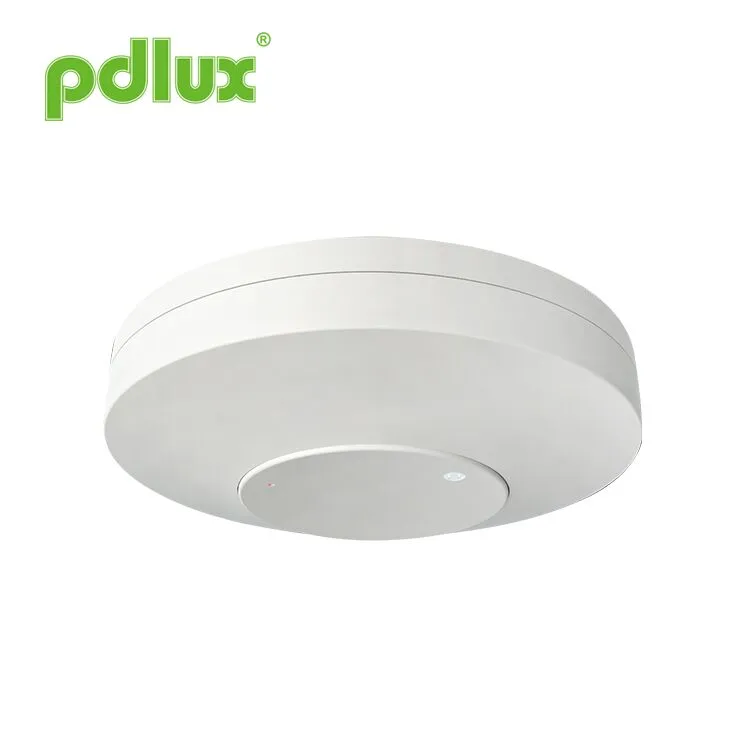

PDLUX PD-M330-C 5.8GHz MMWaveヒト存在検出器

まとめ

FMCWを使用して、指定されたエリアの人々を検出します。レーダー信号処理と正確なヒト検出アルゴリズムと組み合わせることにより、高感度のヒト検出を達成でき、動いている人間のターゲットを検出できます。生物学的存在（主に人体）は、検出範囲の呼吸や鼓動などの特性を備えたものであるため、人体は眠っている人を含む体の動きなしで感知できます。

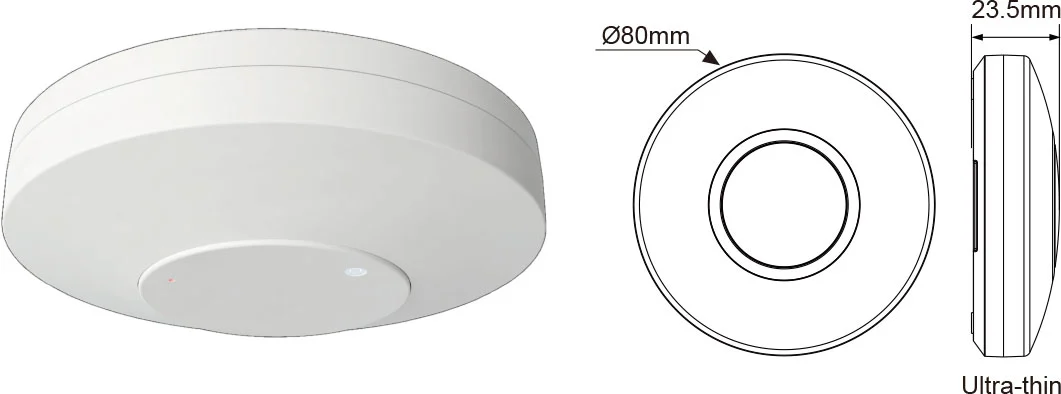

仕様

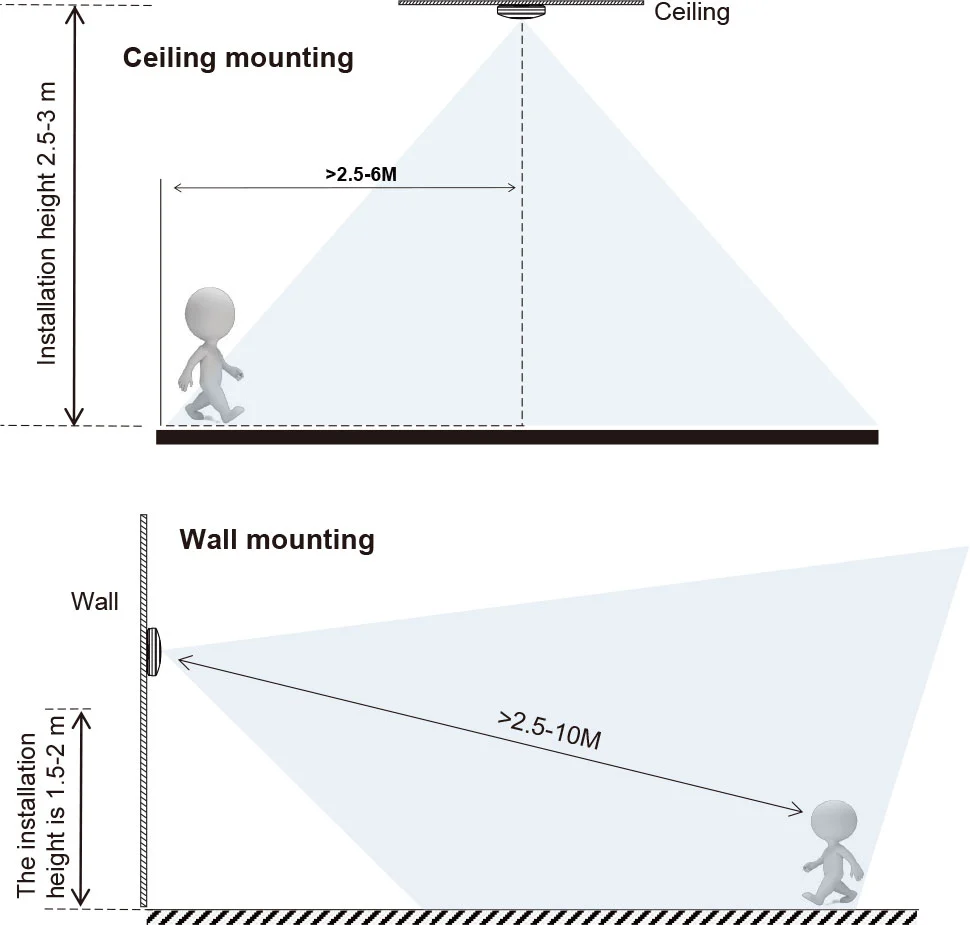

検出面積分布の概略図

関数

昼と夜を自動的に識別します。あなたの欲求に応じて周囲の光を調整できます：太陽にターンすると、昼間と夜に動作します。月（最小）に変わると、10lux未満の状況でのみ動作します。調整については、テスト方法を参照してください。

時間遅延は継続的に追加されます。最初のインダクタの後に2番目の誘導信号を受信すると、最初の時間遅延の基本の残りの部分でもう一度計算されます。 （設定時間）

遅延調整：必要に応じて設定できます。最小値は10秒で、最大値は8分です

注：ライトがオフになると、センサーが別の動きを検出する準備が整うまでに1秒かかります。つまり、1秒後に検出された信号のみがライトを自動オンにできます。

これは主に、信号が検出され、ライトオートオフからライトオートオフまでのライトオートオンから、遅延時間を調整するためです。遅延時間を実際のニーズに合わせて定義できます。しかし、赤外線センサーには連続センシングの機能があるため、遅延時間の経過前に検出された動きがタイマーを再起動し、検出範囲に人間がいる場合にのみ光が続くため、省エネのために遅延時間を短縮する方が良いでしょう。

テスト

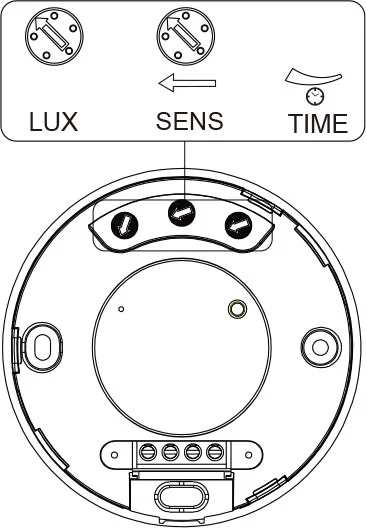

1.ルクスノブを時計回りに最大（太陽）に回します。タイムノブを最小限に逆列に回します。ターンセンサーノブは時計回りに最大になります。

2。電源をオンにした後、連続信号が検出されない場合、10秒から8分後に制御された負荷が機能しなくなります。

3.検出されると、負荷が機能し、インジケータライトが点灯します。 10秒から8分後、連続信号が検出されないと、インジケータライトが機能しなくなります。 10秒後に信号が検出された場合、負荷は機能し始め、インジケータライトが点灯し、5秒から8分後に動作を停止します。現時点では、連続信号は検出されません。

4.ラックスノブを反時計回りに最小限に回転させます。テストが10lux以上で実行される場合、誘導負荷が機能する停止後、負荷は機能しないはずです。ただし、検出ウィンドウを不透明なオブジェクト（タオルなど）でカバーすると、負荷が機能します。センシング信号がない場合、負荷は10秒から8分以内に動作を停止するはずです。

このマニュアルは、この製品の現在のコンテンツプログラミングに関するもので、予告なしにメーカーに変更や変更があります。

会社の許可なしに、他の目的のために取扱説明書の内容をコピーすることは厳密に禁じられています。
