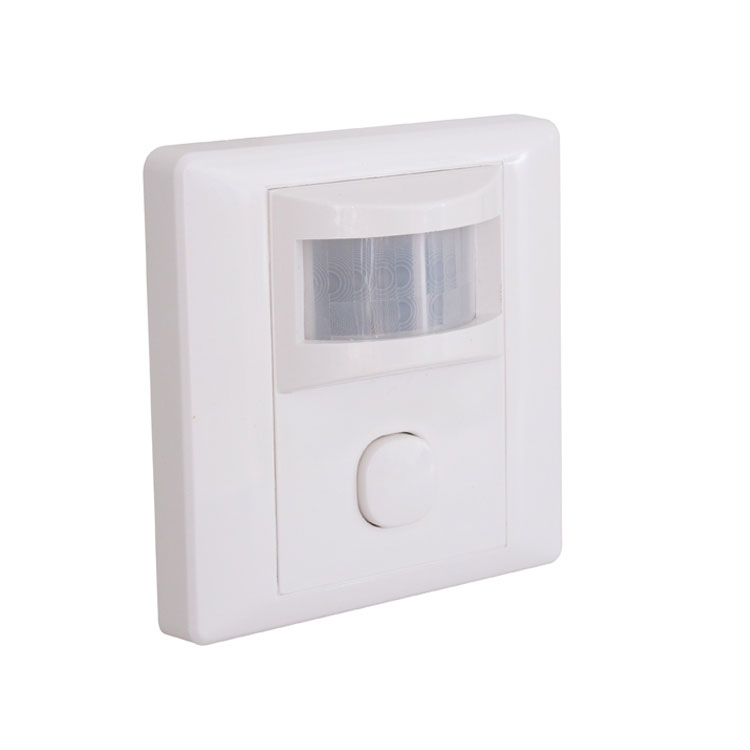

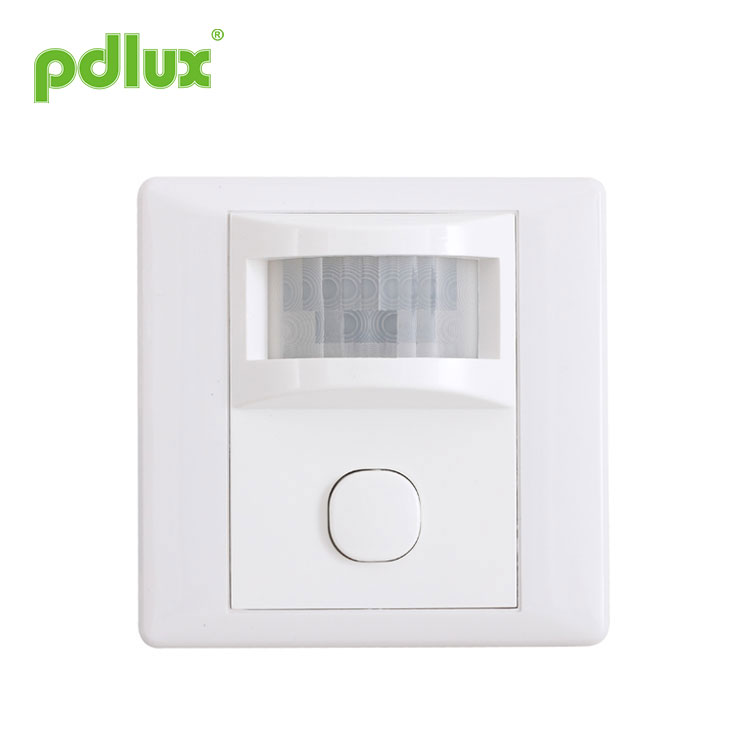

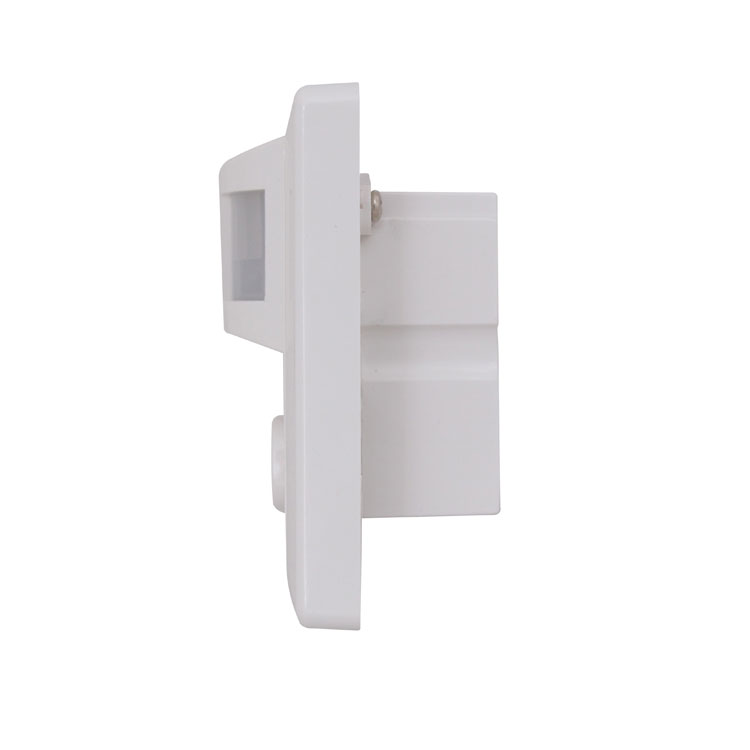

120度検出PIRモーションセンサー
当社の工場から120度検出PIRモーションセンサーを安心してご購入いただけます。最高のアフターサービスとタイムリーな納品を提供します。
モデル:PD-PIR134B / PD-PIR134C
お問い合わせを送信
赤外線センサー PD-PIR134B / PD-PIR134C 説明書
まとめ
120度検出PIRモーションセンサーは新しい省エネスイッチで、集積回路と優れた感度検出器（SMTを採用）を採用しています。自動化、利便性、安全性、省エネ性、実用性を兼ね備えた機能を集約しています。上下左右のサービスフィールドからなる広い検出範囲を実現します。人の動きによる赤外線を受信して動作します。検知フィールドに入ると即座に制御負荷を起動することができます。昼と夜を自動的に識別できます。使用範囲が広く、電力表示と検出表示の機能を備えています。
仕様
センサー情報
関数
検出フィールド: 検出フィールドは上下左右のサービス フィールドで構成されます。 （次の図を参照してください）。しかし、移動方向は感度と大きな関係があります。
昼と夜を識別できます。調光は消費者の希望に応じて調整できます。「月」の位置（分）に調整すると、10LUX未満の調光でのみ機能します。 「太陽」の位置（最大）に調整すると、日中も夜間も動作します。調整パターンについては、テストパターンを参照してください。
時間設定は継続的に追加されます。最初の誘導後に2回目の誘導信号を受信すると、最初の時間設定の基本の残りの時間をもう一度計算します。(設定時間)
時間設定は調整可能：消費者の希望に応じて設定できます。最小時間は8秒±3秒です。最大は7分±2分です。
スイッチ：押し込むと「自動」状態、押し出すと「OFF」状態になります。
PD-PIR134C は 2 線式入力パターンを使用するため、元の手動スイッチを直接置き換えて設置する方が便利です。スイッチを交換して新しい回線を設置する必要がある場合、多くの問題を解決できます。
インストール
電源を切ります。
センサー基板面と爪を外します。
接続配線図に従って、電源および負荷線をセンサーに接続します。
センサーは選択した位置に固定されます。
基板面を覆った後、電源を入れてテストすることができます。
テスト
コントロールライトノブを反時計回りに回して最大（「太陽」の位置）にし、時間ノブを反時計回りに回して最小にします。
電源をオンにすると、制御された負荷は 5 ～ 10 秒後に動作します。インダクタ信号がない状態では、負荷は 5 ～ 30 秒以内に動作を停止します。
最初が出た後、5〜10秒後に再び感知させます。負荷は動作するはずですが、5 ～ 15 秒以内に動作しなくなります。
調光ノブを時計回りに最小にすると、10LUX以上の周囲光で負荷が停止した後、インダクタ負荷は動作しません。検出窓を不透明な物体(タオルなど)で覆うと、負荷は動作します。インダクタ信号がない状態では、負荷が 5 ～ 15 秒以内に動作を停止するのが通常です。
何らかの問題と解決方法
1. 負荷が機能しない:
ａ．電力と負荷を確認してください。
b.ファンクションスイッチが「自動」状態の場合。
c.負荷が良ければ。
d.作業灯が調光に対応しているかご確認ください。
2.感度が悪い：
ａ．検出窓の前面に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度をご確認ください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.取り付け高さをご確認ください。
e.移動方向が正しい場合。
3. センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的なセンサー信号がある場合。
b.時間設定の場合は最長に設定してください。
c.パワーが指示に対応している場合。
d.センサー付近の温度が変化した場合。 (エアコン、セントラルヒーティングなど)
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計や安全割当てなどに留意し、トラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
まとめ
120度検出PIRモーションセンサーは新しい省エネスイッチで、集積回路と優れた感度検出器（SMTを採用）を採用しています。自動化、利便性、安全性、省エネ性、実用性を兼ね備えた機能を集約しています。上下左右のサービスフィールドからなる広い検出範囲を実現します。人の動きによる赤外線を受信して動作します。検知フィールドに入ると即座に制御負荷を起動することができます。昼と夜を自動的に識別できます。使用範囲が広く、電力表示と検出表示の機能を備えています。
仕様
|
電源:100-130V/AC 220-240V/AC 電源周波数：50/60Hz 定格荷重： PD-PIR134B：最大400Wタングステン(100-130V/AC) 最大100W蛍光灯(100-130V/AC) 最大600Wタングステン(220-240V/AC) 150W Max.蛍光灯(220-240V/AC) PD-PIR134C：最大100Wタングステン(100-130V/AC) 最大200Wタングステン(220-240V/AC) |
光制御: <10LUX~2000LUX(調整可能) 時間設定：分：8秒±3秒 最大:7分±2分(調整可能) 検出角度: 120° 検知角度：最大9m (24℃未満) 使用温度：-10℃〜+40℃ 動作湿度: <93%RH 設置高さ：1m～1.6m 消費電力: 0.45W(静的0.1W) |
センサー情報
関数
検出フィールド: 検出フィールドは上下左右のサービス フィールドで構成されます。 （次の図を参照してください）。しかし、移動方向は感度と大きな関係があります。
昼と夜を識別できます。調光は消費者の希望に応じて調整できます。「月」の位置（分）に調整すると、10LUX未満の調光でのみ機能します。 「太陽」の位置（最大）に調整すると、日中も夜間も動作します。調整パターンについては、テストパターンを参照してください。
時間設定は継続的に追加されます。最初の誘導後に2回目の誘導信号を受信すると、最初の時間設定の基本の残りの時間をもう一度計算します。(設定時間)
時間設定は調整可能：消費者の希望に応じて設定できます。最小時間は8秒±3秒です。最大は7分±2分です。
スイッチ：押し込むと「自動」状態、押し出すと「OFF」状態になります。
PD-PIR134C は 2 線式入力パターンを使用するため、元の手動スイッチを直接置き換えて設置する方が便利です。スイッチを交換して新しい回線を設置する必要がある場合、多くの問題を解決できます。
インストール
電源を切ります。
センサー基板面と爪を外します。
接続配線図に従って、電源および負荷線をセンサーに接続します。
センサーは選択した位置に固定されます。
基板面を覆った後、電源を入れてテストすることができます。
テスト
コントロールライトノブを反時計回りに回して最大（「太陽」の位置）にし、時間ノブを反時計回りに回して最小にします。
電源をオンにすると、制御された負荷は 5 ～ 10 秒後に動作します。インダクタ信号がない状態では、負荷は 5 ～ 30 秒以内に動作を停止します。
最初が出た後、5〜10秒後に再び感知させます。負荷は動作するはずですが、5 ～ 15 秒以内に動作しなくなります。
調光ノブを時計回りに最小にすると、10LUX以上の周囲光で負荷が停止した後、インダクタ負荷は動作しません。検出窓を不透明な物体(タオルなど)で覆うと、負荷は動作します。インダクタ信号がない状態では、負荷が 5 ～ 15 秒以内に動作を停止するのが通常です。
|
ノート 電気技師または経験豊富な方が設置できます。 不安の対象をインスタレーションの基本面と見なすことはできません。 検出ウィンドウの前には、検出に影響を与える障害物や不安物体がありません。 エアコン、セントラルヒーティングなどの温度変化ゾーンの近くに設置しないでください。 取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。 |
 |
何らかの問題と解決方法
1. 負荷が機能しない:
ａ．電力と負荷を確認してください。
b.ファンクションスイッチが「自動」状態の場合。
c.負荷が良ければ。
d.作業灯が調光に対応しているかご確認ください。
2.感度が悪い：
ａ．検出窓の前面に信号の受信に影響を与える障害物がないか確認してください。
b.周囲温度をご確認ください。
c.信号源が検出フィールド内にあるかどうかを確認してください。
d.取り付け高さをご確認ください。
e.移動方向が正しい場合。
3. センサーは負荷を自動的に遮断できません。
ａ．検出フィールドに継続的なセンサー信号がある場合。
b.時間設定の場合は最長に設定してください。
c.パワーが指示に対応している場合。
d.センサー付近の温度が変化した場合。 (エアコン、セントラルヒーティングなど)
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失については、メーカーは一切の責任を負いません。
当社では、製品の品質と信頼性の向上に努めておりますが、電子部品には一定の確率で故障が発生し、トラブルが発生することがあります。設計にあたっては、冗長設計や安全割当てなどに留意し、トラブルを回避しております。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
