360°検出赤外線センサー

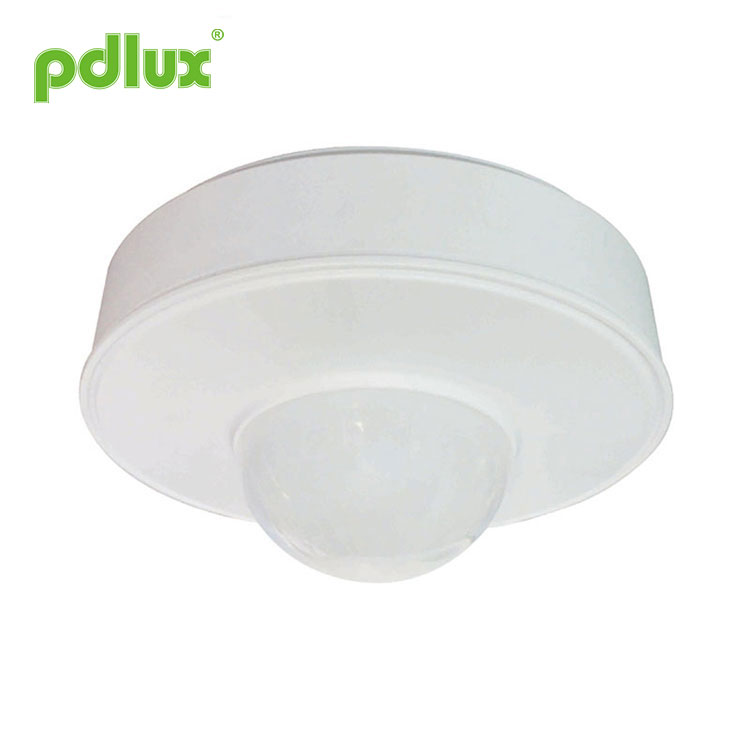

赤外線センサー30N2

商品のサイズ

概要

360°検出赤外線センサーは、出力制御セクションがセンサーセクションから完全に分離されたまったく新しいコンセプトの設計です。ボックスの底は配線することができます。従来の配線接続の問題を完全に克服します。センサーコンポーネントと制御コンポーネントは、ワイヤレス接続テクノロジーを使用しています。センサーセクションは出力制御セクションから完全に分離されており、非常に簡単です。操作が簡単で、インストールも簡単です。固定製品は2本のネジでセンサーの取り付けが簡単になります。 360°検出赤外線センサーは完全に革新的な設計です。これは当社の特許製品です。

360°検出赤外線センサーは、デジタル情報処理システムを使用しています。設計の開始時に30N2を検討する最も簡単な方法は、センサーのフロントフレームを取り外し、交換する各機能の適切な場所を選択することです。

360°検出赤外線センサーは、100V〜277Vの広い電圧に耐えることができ、世界のどの国でも使用できます。スタンバイ消費電力<0.5W、パワフル、デュアル制御出力、高電力出力は2300Wの負荷を制御でき、2番目の出力は1000Wの負荷を制御できます。調光ライトの明るさを制御するための0〜10Vの明るさ制御ポートもあります。スタンバイ輝度のパーセンテージを設定できます。 30N2さまざまなユーザーのニーズを考慮して、さらに拡張するためのスペースを確保しました。ユーザーはあなたのニーズについて質問することを歓迎します。私たちはいつでもあなたが必要とする機能を追加する準備ができています。

インストールと操作については、このマニュアルの次のセクションを注意深くお読みください。

360°検出赤外線センサーの仕様

電源電圧：100-277V、50 / 60Hz
メインコントロール：
電源：2300W / 230V最大3000W / 230V
補助制御：
電力：1000W / 230V最大1200W / 230V
調光制御：0-10V 50mA
遅延：10秒-20分（調整可能）
検出距離：2-16m（半径）/ 22°C（調整可能）
待機時間：オフ/ 10分/ 20分/常時点灯
スタンバイ輝度：5％、10％、20％、30％
光学制御照明：<10LUX〜2000LUX（調整可能）
検出角度：360°
取り付け高さ：2.5m-4.5m
動作温度：-10- + 40°C
プローブ移動速度：0.6-1.5m / s
相対湿度：<93％RH
静電気消費電力：＜0.5W

機能設定の説明

1.感度調整ノブ：
感度調整ノブは、システムの検出感度を管理する役割を果たします。ユーザーは必要に応じてノブの位置を選択して、必要な検出範囲に調整できます。一般に、感度は高すぎず、検出範囲内でセンサーを検出するのに十分です。高すぎると誤動作しやすいためです。周囲温度を考慮して感度を調整してください。周囲温度が高いほど、検出感度は低くなります。感度調整つまみの位置を選択する際の基準として、周囲温度22℃〜24℃を使用することをお勧めします。

2.遅延調整ノブ：
遅延調整ノブは、センサーが作業をトリガーした後のロード時間を管理します。
ノブは時計回りに10秒から20分の遅延時間に設定できます。ユーザーは必要に応じてノブの適切な位置を選択します。

3.LUX調整ノブ：
LUX設定ノブは、システムが周囲の照明を検出するために使用します。これは、ユーザーが感知する必要のある周囲の明るさを選択する状況下でのセンサーの条件選択です。ノブが反時計回りに下に行くと、センサーは取り付け位置の明るさが10LUX未満の場合にのみ誘導に入ることができます。つまり、センサーは夜間の暗い時間帯にのみ機能します。 LUX値が高いほど、周囲の明るさが明るくなります。ユーザーは自分のニーズに応じて適切な場所を設定できます。

4. D-TIME調整ノブ：
D-TIMEノブは、センサーのスタンバイ輝度の調整を管理します。ノブ時計回りの方向は、4つのギア時間を設定できます。ユーザーは自分のニーズに応じて適切な場所を設定できます。

5.DIM設定ノブ：
DIMノブは、スタンバイ輝度設定の管理を担当します。ノブの時計回りの方向は、4つのレベルの明るさを設定できます。ユーザーは自分のニーズに応じて適切な場所を設定できます。

誘導情報

製品テスト

作業待ち時間、感度、光制御値、D-TIME、DIMを手動で調整できます（詳細：ノブの設定）;非常に便利ですセンサー吸引上部取り付け高さ2.5〜4.5 m（取り付けの詳細：取り付け手順）、配線図に従って配線します。センサーが安定した動作状態になってから約1分後に電源をオンにします。ここで、遅延時間を最小に調整し、テストのために太陽への光制御値を調整します。すべてのテストが終了し、必要に応じて時間遅延、光制御値、感度設定を行うことができ、インストールが完了します。

パラメータ設定方法：ポテンショメータ

次の設定では、要件を満たすために複数の調整が必要になる場合があります。

（1）調光設定 作業照明値は<10-2000LUXの範囲で調整できます。 4つのグレードの光学制御値は次のとおりです：1：<10LUX 2：<200LUX 3：<400LUX 4：昼間 反時計回りの回転が終了したときの作動照明値は約10LUXであり、時計回りの回転が終了したときの作動照明値は約日です。

（2）遅延設定 4つのギアの遅延時間は次のとおりです：1：10秒2：1分3：6分4：20分 時計回りの回転は増加し、反時計回りの回転は減少します。最大に調整すると、遅延時間は20分になります。最小に調整すると、遅延時間は10秒になります。それは提案されています検出範囲や歩行テストを調整するときは、最短時間を選択する必要があります。

注：ライトが消えてから、再び感知するまでに4秒近くかかります。ライトは、この時間の終わりに信号が検出された場合にのみ点灯します。

遅延調整の正しい使い方：センサーの遅延時間を調整して、体が動いた後の光を検出し、自動消火ランプまで点灯します。ユーザーは実際の要件に応じて調整できます。赤外線誘導製品は継続的な検知機能を備えているため機能、要するに、誘導が終了する前の遅延時間でセンサーは、活動の検出範囲内の人がランプを消さない限り、システムのタイミングが変更されます。したがって、推奨されますユーザーがエネルギー節約を達成するために遅延時間を調整しようとすること。

（3）検出距離設定（感度） 4つの検出範囲は次のとおりです：1：2m 2：8m 3：10m 4：16m つまみを時計回りに調整すると、検出距離が長くなり、検出距離が短くなります。 ノブは反時計回りに調整されます。反時計回りの回転が終了すると、検出距離は最小（半径約2メートル）になり、最大検出距離（半径約16メートル）になります。

注意：製品を使用するときは、製品の感度を適切な位置に調整してください。風の開始カーテンによって引き起こされる不適切な操作を避けるために、製品の感度を最大に調整しないでください。
葉、小動物、電力網、電気機器。これらにより、製品が正常に動作しなくなる可能性があります。製品が正常に動作しないことが判明した場合、ユーザーはテストを実行する前に感度を適切に下げることを試みることができます。製品の設置前または設置中に機能テストを実施する場合、人の動きによるセンサーの継続的な作業を防ぐために、担当者は製品センサー領域を離れて歩き回らないようにする必要があります。

（4）D-TIME設定 4つのギアの待機時間は次のとおりです。1：オフ2：10分3：20分4.夜間の自動セミブライト ノブを時計回りに調整すると、待機時間が長くなります。ノブを反時計回りに調整して、スタンバイ時間を短縮します。

注：調光値が200LUXを超えると、製品は半輝度モードを終了します。

（5）DIM設定 スタンバイギア4の明るさは次のとおりです。1：5％明るさ2：10％明るさ3：20％明るさ4：30％明るさ ノブを時計回りに調整すると、スタンバイの明るさが増します。ノブを反時計回りに調整すると、スタンバイの明るさが低下します。

15キーリモコンを選択する場合コントローラー、お読みください以下の手順で、詳細を確認できます関数。 関数： ON-ONモード、ONモードでは、センサーのLEDインジケーターが1秒に1回点滅し、接続されている負荷が6時間動作し続けた後、自動的にAUTOモードになります。

自動自動検知モード：信号が検出されると、センサーのLEDインジケーターが1回点滅します。

UNLOCK –UNLOCKを押して設定を開始します。何も設定しないと、2分でシステムがロックされます。つまり、設定を変更することはできません。設定を行うと、最後の設定から5秒後にシステムがロックされます。つまり、設定を変更することはできません。

SENS--設定された感度、MIN、6m、8m、MAXを選択できます。
時間---時間遅延を設定し、10â€、2’、6’、20’を選択できます。
LUX ----セットワーキングライト、10,50,150,2000（LUX）を選択できます。

上記をすべて選択したら、[OK]または[送信]を押して設定を開始すると、センサーがコントローラー設定として機能します。

注：コントローラーは、すべての有効な設定を記憶できるCMOSで内部にあります！

接続

インストールは、提供された配線図に基づいています。

Rポート制御： L / Nの任意のポイントに一度触れると、メインコントロールリレーがオンになり、遅延時間内に閉じることができます。 インストール （1）設置前に電源を遮断してください。 （2）上カバーを反時計回りに回して外します。 （3）下部カバーとネジ（•など）を取り付けます。 （4）配線図に従って、電力線と負荷線を電源端子に接続します。 （5）下カバーの位置を合わせ、時計回りに回して上カバー（â ‘£など）を締めれば、取り付けは完了です。

インストール Attention

電気技師または関連する経験のある人にインストールを依頼してください。
揮発性の物体を取り付け基板として使用しないでください。
検出に影響を与える障害物、検出ウィンドウの前のノンストップの移動オブジェクトがあってはなりません。
空気の流れが大幅に変化した場所には設置しないでください。例：空調、暖房ファンï¼›
取り付け後にセンサーが故障していることが判明した場合は、安全のため、センサーハウジングを許可なく開けないでください。

備考

設置時に人がよく通過する場所にプローブを設置します。
より正確な照明設定のために、プローブを周囲光源の方向に動かします。
誘導遅延時間内に信号を再度検出すると、遅延時間が重ね合わされます。

光制御LUXノブ：作業環境の照明を指します;ノブが最後まで時計回りの場合、一日中誘導状態です;ノブが最後まで反時計回りの場合、照明<10LUXで誘導状態に入ります。
遅延時間ノブ：ライトの後に誘導信号を受信し、後続の誘導信号を受信しないランプを指します。ランプの作業段階の値です。

いくつかの問題と解決方法

負荷が機能しない
a。電源、負荷の接続が正しいことを確認してください。
b。負荷は無傷ですï¼›
c。センサーによって設定された作業照明が周囲照明と一致していることを確認してください。

低感度
a。プローブウィンドウの前に、センサーの受信信号に影響を与える障害物がないかどうかを確認します。
b。センサーが使用する周囲温度が高すぎるかどうかを確認します。›
c。誘導信号源がセンサーの検出領域にあるかどうかを確認します。ï¼›
d。設置高さがこのマニュアルで指定されている制限内にあるかどうかを確認してください。

センサーは自動的に負荷をオフにしません
a。検出エリアに連続検知信号がありますか？
b。センサーの作業遅延を最大に設定するかどうか›
c。使用する電源が取扱説明書の要件に対応しているかどうか
d。エアコン、ヒーター、その他の機器など、センサーの近くの温度に大きな変化がある場合。
e。移動方向が正しいかどうか。

現時点でのこの製品プログラミングの内容に関するこのマニュアルは、更新があるかどうかは通知されません。
取扱説明書の内容は、会社の許可なく他者に複製することを固く禁じます。
