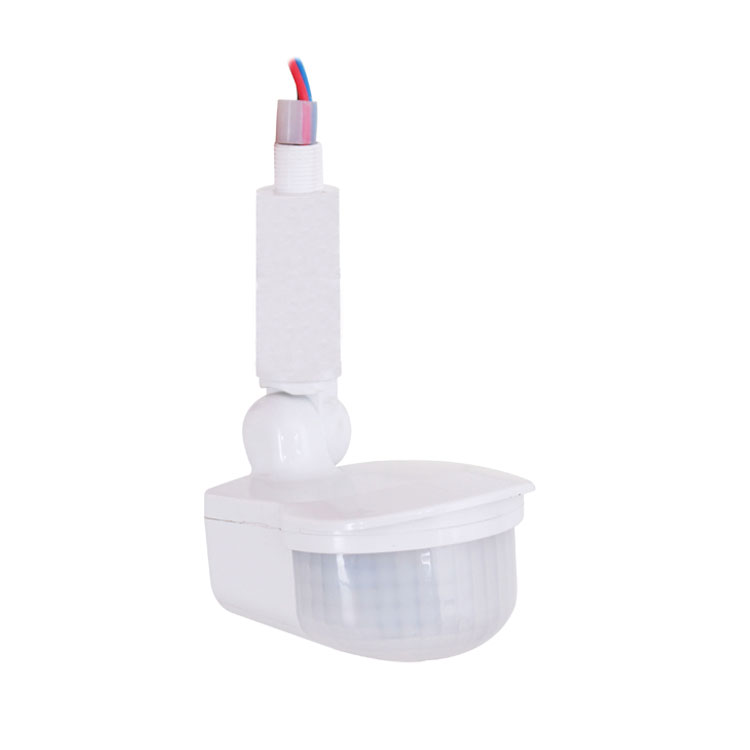

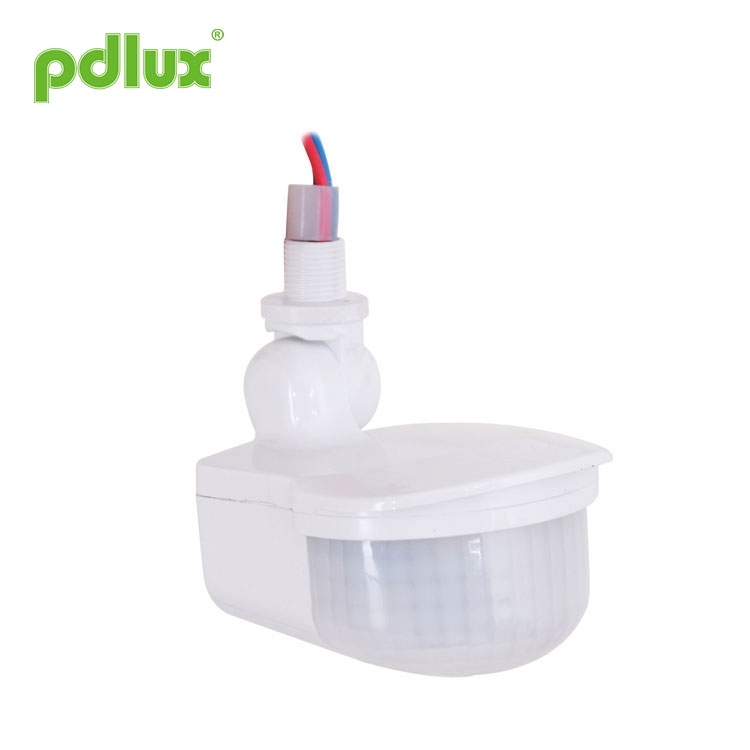

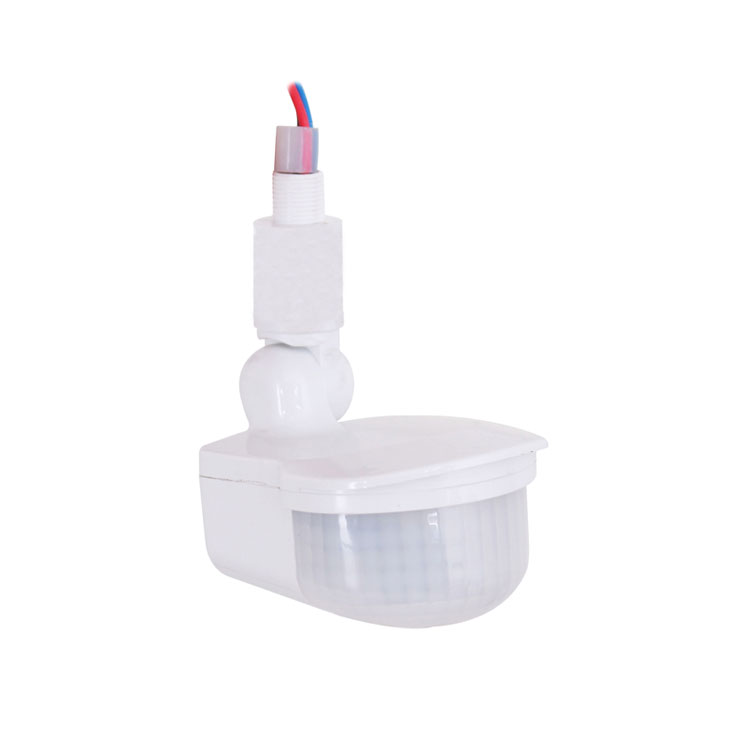

IP65防水赤外線センサー

PD-PIR152赤外線センサーの説明

概要

IP65防水赤外線センサーはPIRセンサースイッチであり、人間からの赤外線エネルギーを制御信号源として利用し、光が機能するかどうかを判断し、光のオンとオフを自動的に制御します。検出フィールドに入ると、センサーが機能すると、ライトが点灯します。検出フィールドを離れて設定時間が経過すると、ライトが消灯します。 IP65防水赤外線センサーは、周囲光の照明を自動的に検出し、事実の必要に応じて値を設定および調整できます。たとえば、周囲光の照明が設定値を下回ると、ライトがオンになり、機能します。IP65防水赤外線センサーが設定値を超えると、ライトは機能しなくなります。センサーが時間遅延になるまで、ライトはオンになります。トリガーされます。一定の信号が検出されると、時間がオーバーレイされ、ライトが常に点灯します。屋内、廊下、公共の建物に設置できます。

仕様

検出エンジェルは通常品が長く、検出距離が広いです。

カラムにランプが付いている

関数
>昼と夜を識別できます：ライトコントロールは、動作時に自由に調整できます。 「太陽」の位置（最大）で調整すると、昼間と夜間で機能しますが、「月」の位置（最小）で調整すると、10ルクス未満のライトコントロールでのみ機能します。 。調整パターンについては、テストパターンを参照してください。
>時間遅延は継続的に追加できます：最初の後に2番目の誘導信号を受信すると、基本的な最初の時間遅延の残りの部分でもう一度時間を計算します。（時間の設定）
>光制御ポテンショメータ（LUX）：ノブを時計回りに回して値を下げます。ノブを反時計回りに回すと、その値が増加します。
>時間ポテンショメータ（TIME）：ノブを時計回りに回して値を増やします。最大遅延時間は9分です。ノブを反時計回りに回して値を下げると、最小遅延時間は5秒になります。
>フラッシュ機能：センサーが有用な信号を検出すると、インジケーターライトが点滅します。有用な信号が検出されない場合、インジケーターは点滅しません。

設定方法：ポテンショメータ
必要を満たす前に値を調整するのに時間がかかる場合があります。

（1）時間設定

5秒（完全に反時計回りに回す）から9分（完全に時計回りに回す）まで定義できます。この時間が経過する前に検出された動きは、タイマーを再開します。検出範囲の調整と歩行テストの実行には、最短時間を選択することをお勧めします。

IP65防水赤外線センサーは、主に信号が検出されてライトが自動オンになってからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには連続検知機能があるため、省エネのために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に検出された動きはタイマーを再起動し、ライトは点灯し続けます。検出範囲内に人間がいる場合のみ。

（2）調光設定

<10 ^ 2000LUXの範囲で定義できます。ノブを時計回りに完全に回すと約10ルクス、反時計回りに完全に回すと約2000ルクスになります。検出ゾーンを調整して日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

インストール I.右図に従ってラインを接続します。 N-青 L-ブラウン L'-赤（赤外線センサーからのもの） 青と茶色を力でつなぐ 青と赤を負荷で接続します。
II。 1.ランプジャンクションボックスのカバーネジを緩めます。 2.センサーはランプに取り付けられています。 3.配線の配線図によると; 4.ランプジャンクションボックスカバーを閉じ、ネジを締めます。
テスト 1.取り付け後、電源を入れる前にタイムノブ（1）を反時計回りに最後まで回し、ライトコントロールノブ（2）を反時計回りに最大値まで回してください。 2.電源を入れます。30秒後にライトが点灯します。オフになったら、5秒後にもう一度意味をなします。 3.すべてが良好な状態であれば、時間調整ノブを使用して、必要に応じて光の周期を調整できます。また、光制御ノブを使用して、周囲光を調整できます。

ノート
>電気技師または経験豊富な人間がインストールできます。
>不安なオブジェクトは、インストールの基本と見なすことはできません-顔。
>検出ウィンドウの前に、検出に影響を与える障害物や不安なオブジェクトがあってはなりません。
>たとえば、エアコン、セントラルヒーティングなどの気温変化ゾーンの近くに設置することは避けてください。
>取り付け後に問題が発生した場合は、安全のためにケースを開けないでください。

リマーク
1.センサー面を人が通常動く場所に向けてください。
2.より正確な照度設定を行うために、センサー面を周囲光の位置に保ちます。
3.時間遅延内に信号を再度検出すると、時間遅延が無効になります。
4.LUXノブ：動作条件の輝度。ノブが「+」に切り替わると、終日検出できることを意味します。ノブが「に切り替わると、輝度<10LUX未満でのみ動作します。
5.TIMEノブ：ライトがゆっくりと点灯し、信号がまったくなくなるまで、作業が終了するまでの期間です。

いくつかの問題と解決方法
>ロードが機能しない：
a：電力と負荷を確認してください。
b：負荷が良好な場合。
c：作業灯が周囲光に対応しているか確認してください。

>感度が悪い：
a：検出ウィンドウの前で信号を受信する効果が妨げられていないかどうかを確認してください。b：周囲温度が高すぎるかどうかを確認してください。
c：信号源が検出フィールドにあるかどうかを確認してください。
d：移動方向が正しい場合。

>センサーは負荷を自動的にシャットダウンできません：
a：検出フィールドに継続的な信号がある場合。
b：時間遅延が最長に設定されている場合。
c：電力が命令に対応している場合。
d：センサーの近くで気温が変化した場合、たとえば、エアコンやセントラルヒーティングなど。



•専門家による設置で確認してください。
•安全上の理由から、取り付けおよび取り外し操作の前に電源を切ってください。
•不適切な操作によって生じた損失については、メーカーは一切の責任を負いません。

当社は常に高品質の製品の製造に注力しています。いくつかの不適切な操作またはいくつかのコンポーネントの障害により、製品が機能しなくなる場合があります。製品が無効になったら、plsは製造業者または小売業者に連絡します。この指示は、現状に応じて遵守されます。変更がある場合、メーカーは通知を行います。製造者の許可なしに内容を複製またはコピーすることはできません。
